09/2012
3
TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94 / 9 88 11 88
Technische Änderungen vorbehalten.
Fax: 0 41 94 / 9 88 129 • E-Mail: [email protected]
PI_AMI10700 1A

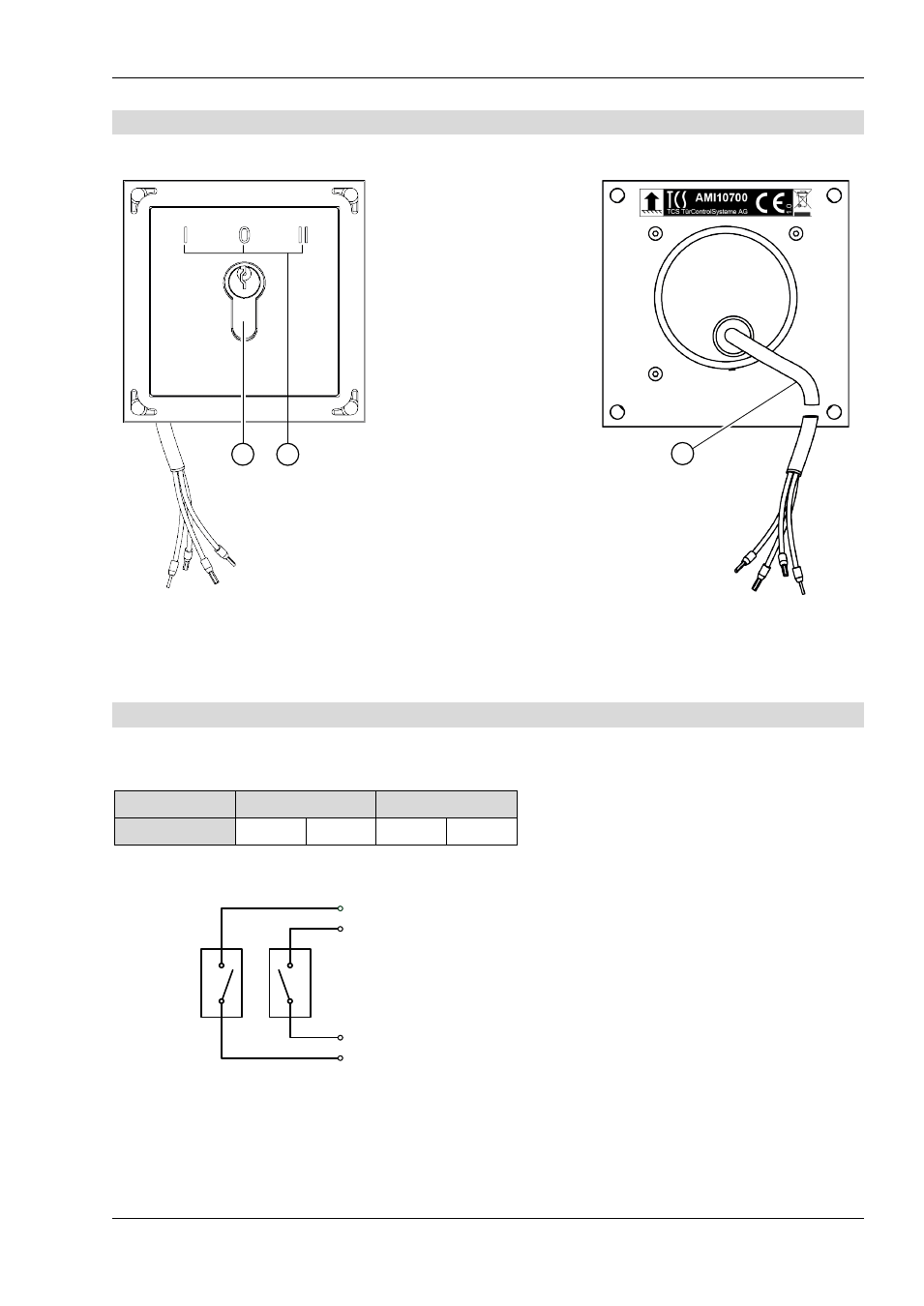

Übersicht
1 Schlüsselschalter
mit
Profil-Halbzylinder
2 Tastschalter
0: Ruhestellung,
I und II: Tastkontakte
3 Kabel (Anschluss an
Schließer)
Anschließen der Leitungen
Schließen Sie die Tastkontakte I und II wie folgt z. B. an einen Schließer an:
Tastkontakt I
II
Farbe
grün
gelb
braun weiß
grün
braun
weiß
gelb
Kontakt II
Kontakt I
1
3
2
