2
Inhaltsverzeichnis
Bestimmungsgemäßer Gebrauch ........................................................................................ 2
Verwendung ..................................................................................................................... 2
Funktionsbeschreibung .................................................................................................... 2
Geräteübersicht ................................................................................................................... 2
Montage und Installation ...................................................................................................... 3
Gewährleistung .................................................................................................................... 4
Bestimmungsgemäßer Gebrauch
Verwendung

Montagemodul zur Verwendung an bauseitigen Fronten

Zur rückseitigen Klebemontage hinter bauseitigem Ausschnitt

zur Montage der TKM Einbaumodule Video TK EB MV 67
Funktionsbeschreibung

Öffnungsmaß 26,60mm x26,60mm; Radius Rmax 0,70mm
(Empfehlung Fräserdurchmesser 1,20mm)

Verwendbare Materialstärke 1mm - 3mm

Klebemontage an bauseitiger Front mit Montagehilfe

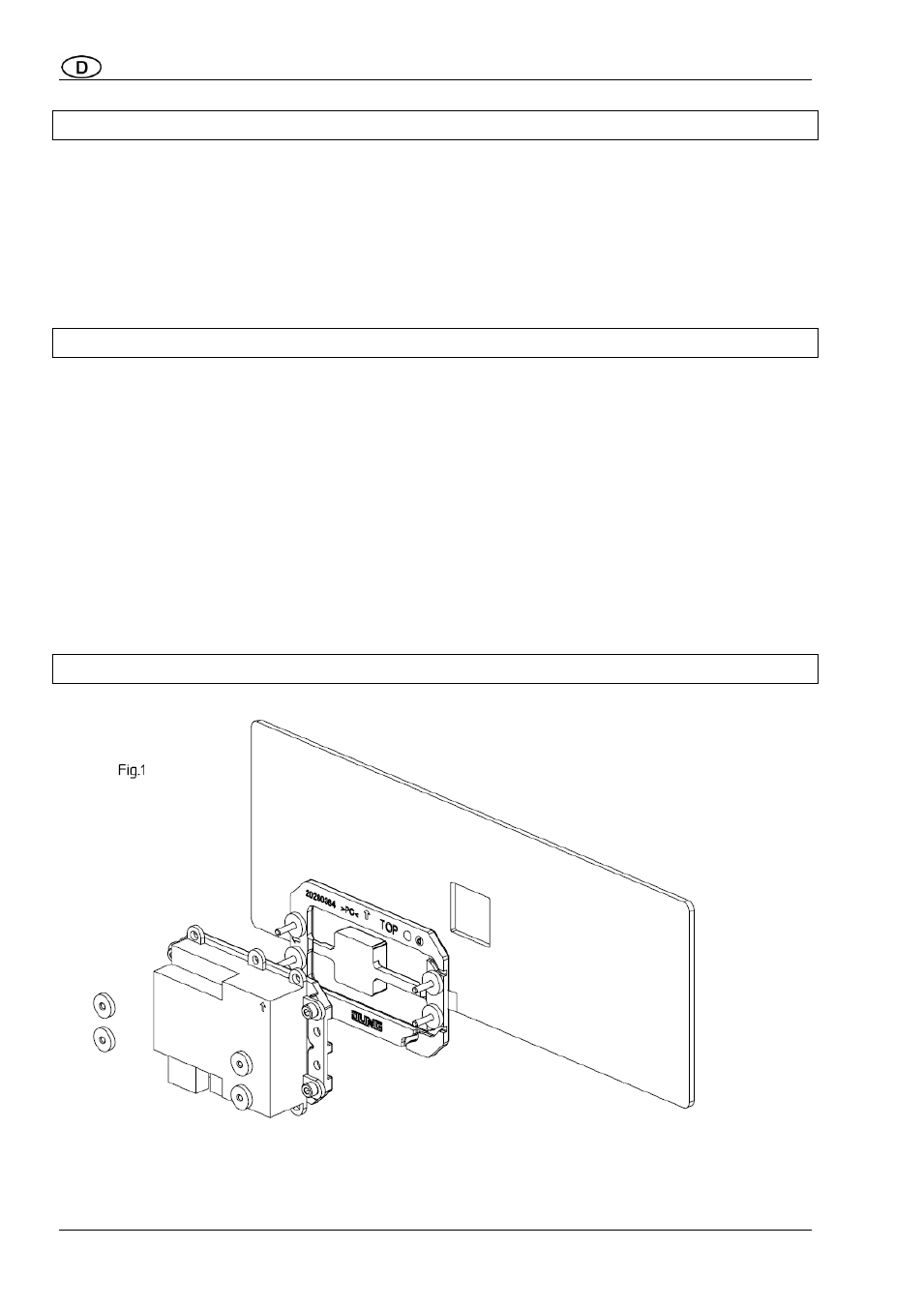

Geräteübersicht
Rückansicht
