3
Kurzbeschreibung
Grund-Funktionen
Videoeingänge 1
Videoausgänge 2, aktiv, voneinander unabhängig
Ausgangspegel 0 dB bis 12 dB, manuell einstellbar
Zusatz-Funktionen
Verstärkung Helligkeit einstellbar
werksseitige Voreinstellung: Verstärkung 1 (Minimum)
Spannungsverstärkung unabhängig von Ausgangsbelastung
Durchschleifungen von bis zu 25 Videoverteilern möglich
Minimale Verstärkung 0 dB (1 Vpp)*
Maximale Verstärkung 12 dB (4 Vpp)*
* bei 1 Vpp am Eingang und 100 Ohm, abgeschlossen.

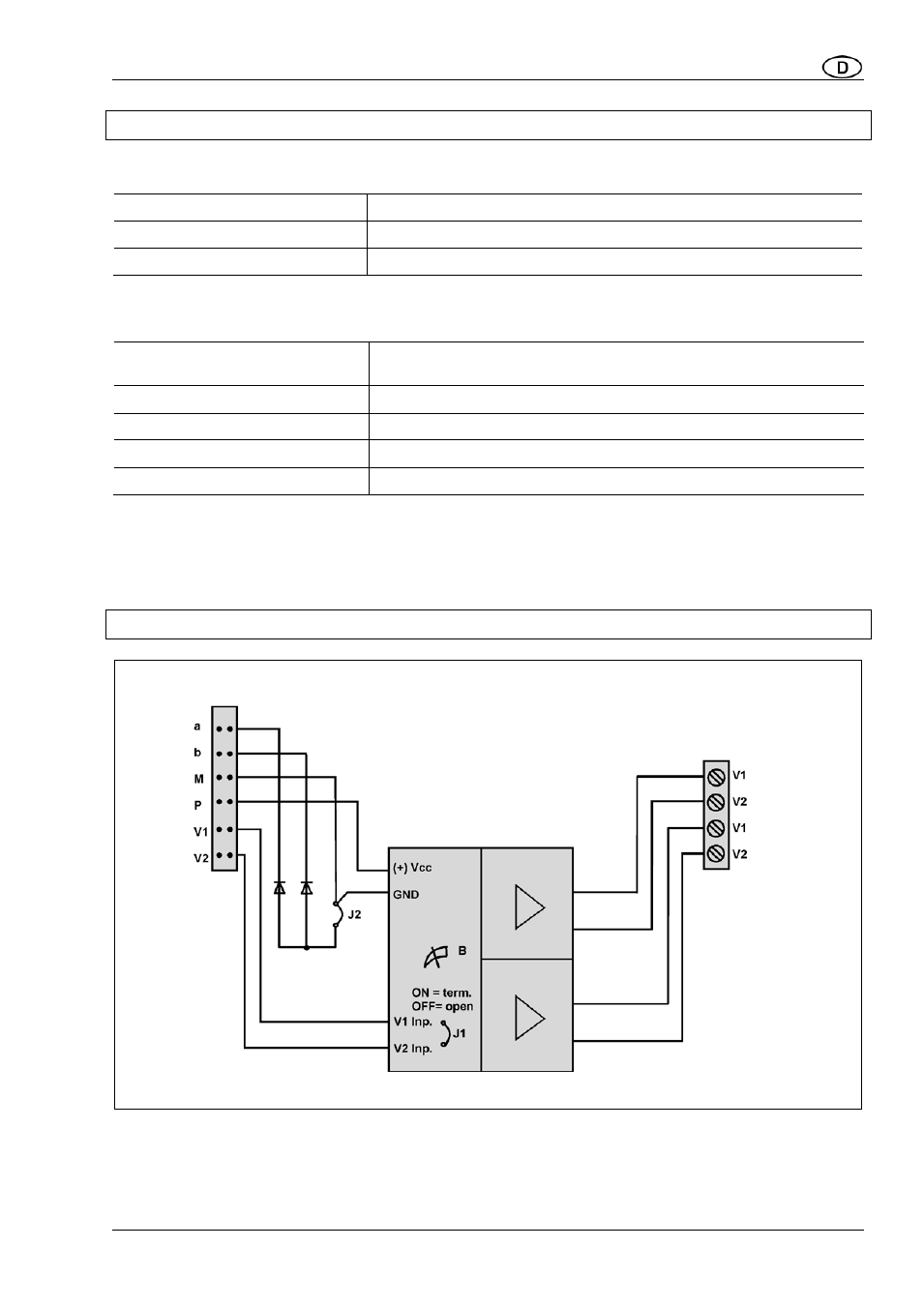

Blockschaltbild
Einstellen Videopegel für
beide Kanäle
2 Video-Ausgänge
Video-Eingang
OFF = 6-Draht
