Funk-Management Funk-Repeater Steckgehäuse
Art.-Nr.: 100 FRSG

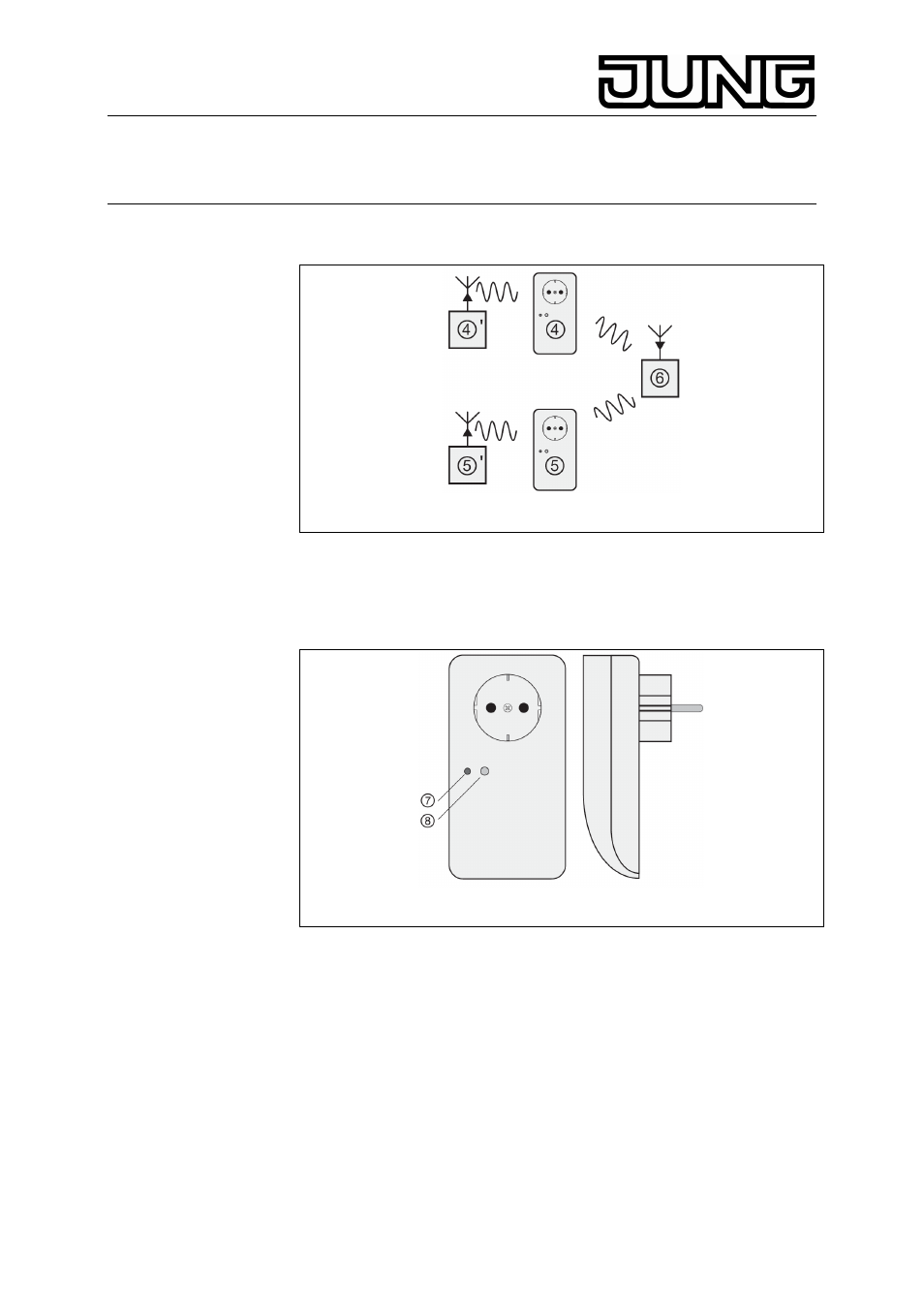

Es können mehrere Repeater in einer Anlage installiert werden, z.B. zwei
Repeater (
f
+
g
) senden zu einem Funk-Aktor
h
(Bild C).
Bild C
Es können bis zu 60 Funk-Sender in einem Repeater eingelernt werden.
Auf dem Repeater befinden sich (Bild D):
i
2-farbige (rot, grün) LED
j
Programmiertaste
Bild D
2. LED-Betriebsanzeige
Der Betriebszustand wird durch eine 2 farbige (rot, grün) LED dargestellt.
• Ein kurzzeitiges Leuchten der roten LED signalisiert den Empfang
eines Funk-Telegramms.
• Ein kurzzeitiges Leuchten der grünen und roten LED zeigt an, dass
ein gelerntes Funk-Telegramm weitergeleitet wird.
• Ein dauerhaftes Blinken der roten LED für 1 min zeigt die
Programmierbereitschaft (Lernen bzw. Löschen von Sendern) an.
