5.2 Inbetriebnahme
Betriebsart einstellen
Die 8 Betriebarten werden über den 5-fach Mikroschalter eingestellt. Für die weitere Darstellung
in der Anleitung entspricht:
ON = 1 und
OFF = 0.

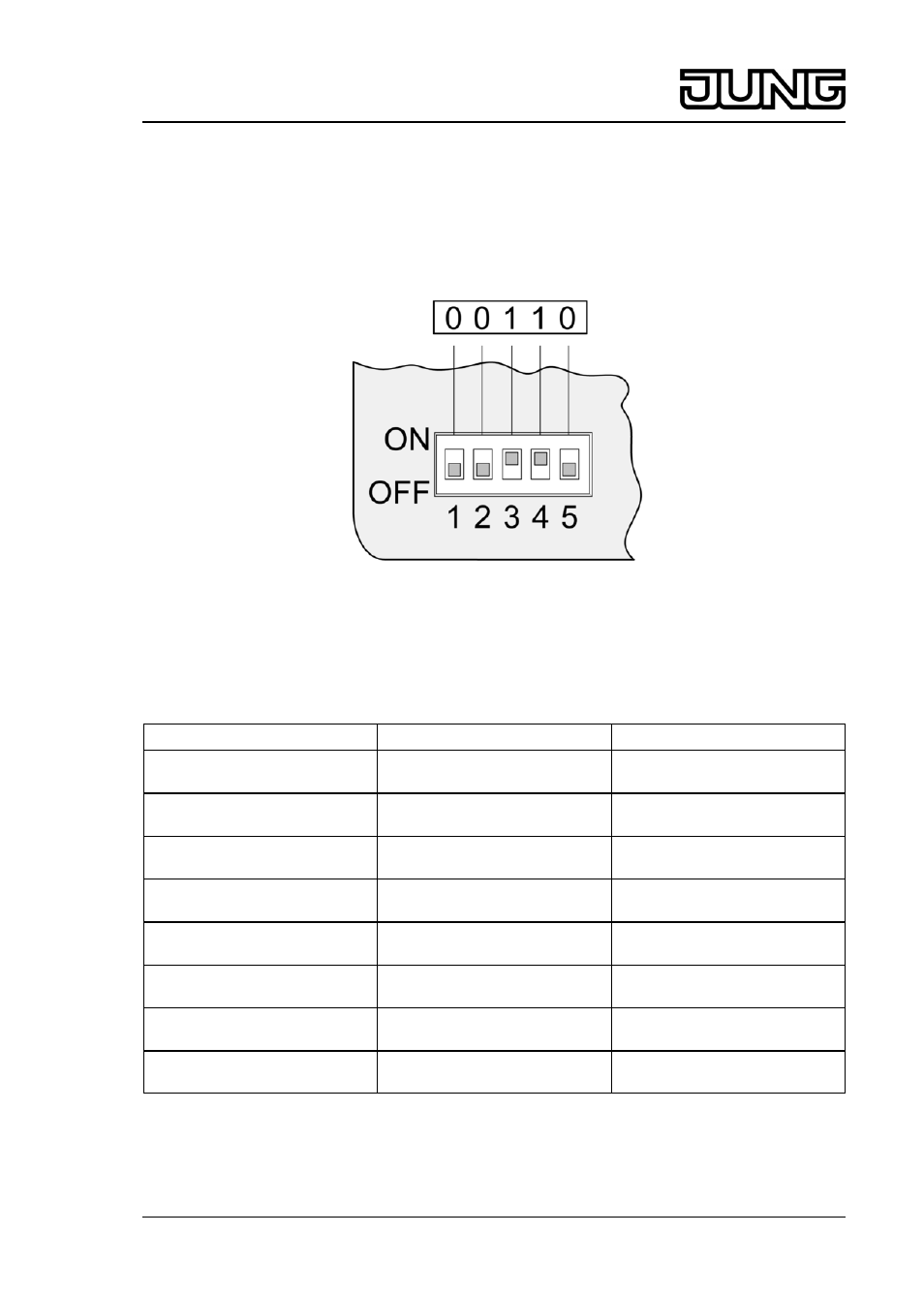

Bild 9
Bei der im Bild dargestellten Mikroschalter-Stellung 00110 ist die Betriebsart 4 eingestellt
(Bild 9).
o Mit einem kleinen Schraubendreher die entsprechende Betriebsart einstellen (siehe
nachfolgende Tabelle).
Betriebsart/Mikroschalter
Funktion
Ansteuerung
1
00000
Schalten/Dimmen
Taster
2
00010
Schalten/Dimmen/Jalousie
Taster
2-flächig
3
00100
Schalten
Schalter, Schließer
4
00110
Schalten
Schalter, Öffner
5
01000
Alles Ein/Aus, Lichtszene 1/2
Taster
6
01001
Alles Aus, Lichtszene 1-3
Taster
7
01010
Alles Aus, Lichtszene 3-5
Taster
8
01011
Lichtszene 1-4
Taster
Anwendungsbeispiel "Klingelbetrieb" realisieren
Im "Klingelbetrieb" wird eine Last, z. B. eine Klingel oder eine Lampe, für die Dauer des
Tastendrucks eingeschaltet.
Mit einem Schaltaktor als Empfänger:
