o Schalt-/Tastaktor (1) gemäß Anschlussplan (Bild 3) mit Leuchtenklemmen (siehe
Leuchtenklemmen verwenden) anschließen.

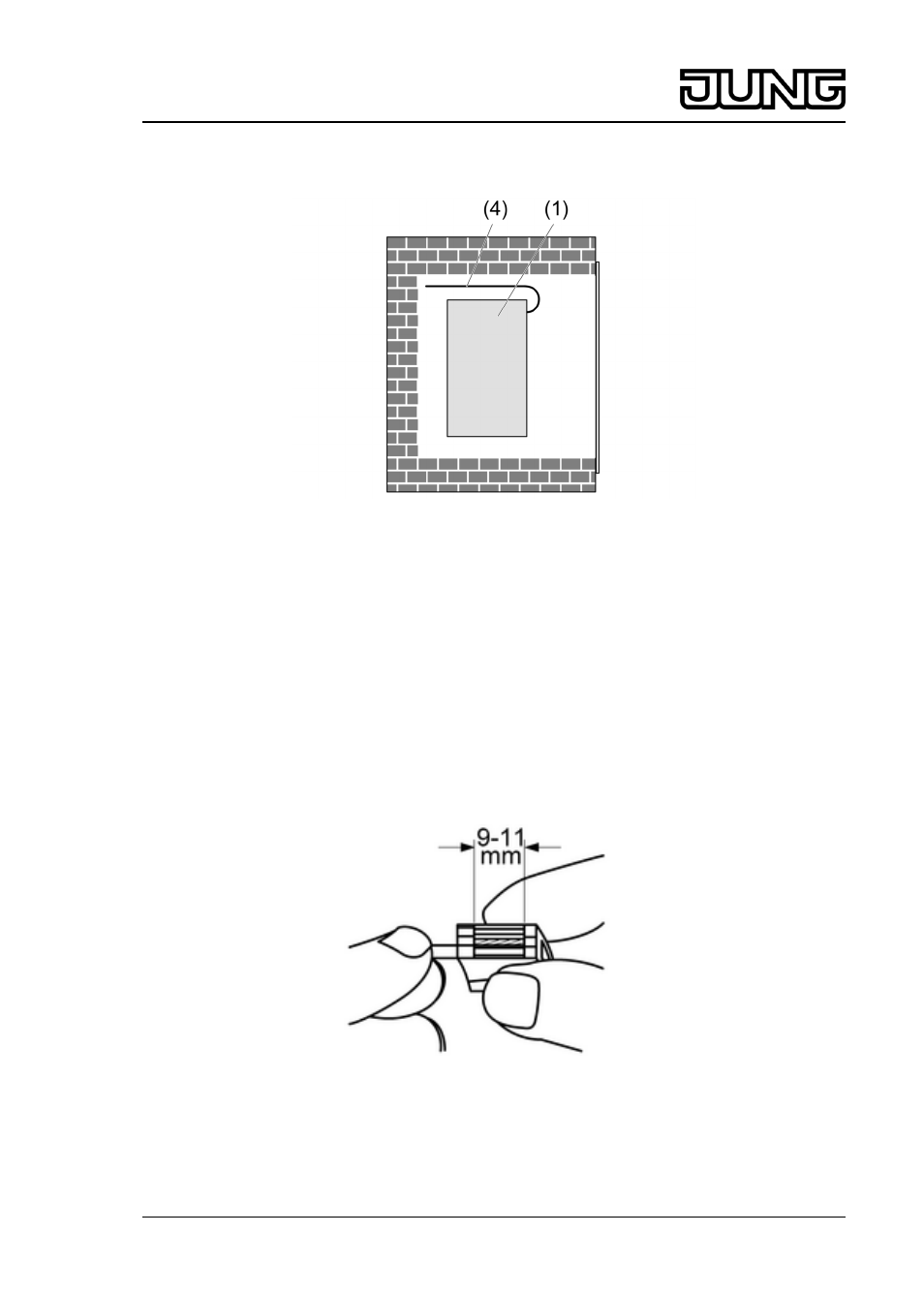

Bild 4
o Schalt-/Tastaktor so in die Gerätedose einsetzen, dass die Programmiertaste und die LED
sichtbar sind.
i Antenne möglichst frei gestreckt verlegen (Bild 4).
i Bei Montage außerhalb der Gerätedose, z. B. Leuchten-Baldachin, auf ausreichende
Berührungssicherheit achten.
o Inbetriebnahme durchführen (siehe Kapitel Inbetriebnahme).
o Blindabdeckung aufschrauben.
o Netzspannung einschalten.
i Durch kurzes Betätigen der Programmiertaste, ca. 1 Sekunde, kann die Last ein- oder
ausgeschaltet werden.
Leuchtenklemmen verwenden
Bild 5: Abisolierlänge
o Leiter 9 - 11 mm abisolieren (Bild 5).
