2 inbetriebnahme – JUNG FA10UP Benutzerhandbuch
Seite 5

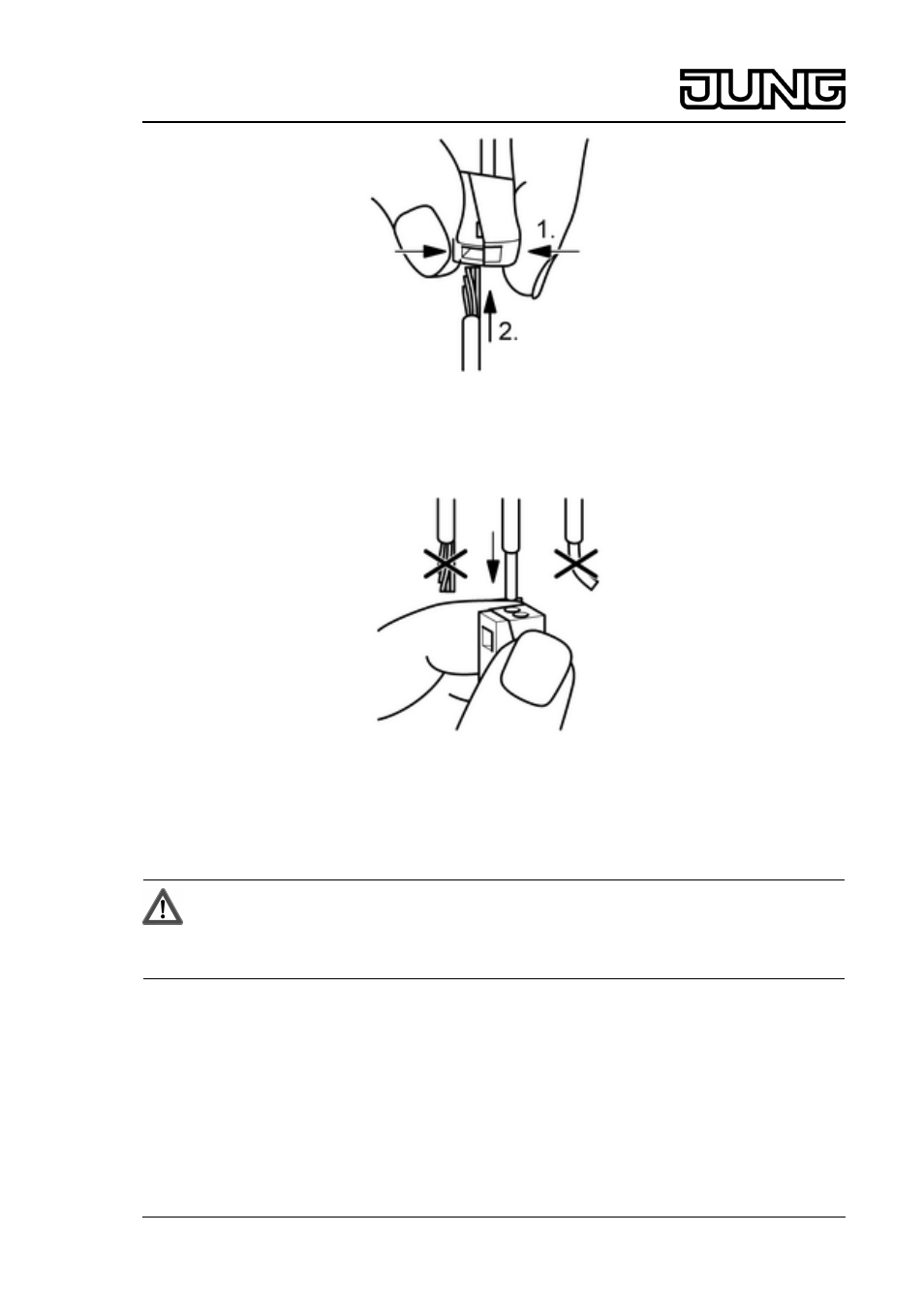

Bild 6: Anschluss des feindrahtigen Leiters
o Klemme auf der Seite mit der eckigen Öffnung zusammendrücken und feindrahtigen Leiter
anschließen (Bild 6).
Bild 7: Anschluss des eindrahtigen Leiters
o Eindrahtigen Leiter bis zum Anschlag in eine runde Öffnung auf der Installationsseite
hineinstecken (Bild 7).
5.2 Inbetriebnahme
GEFAHR!
Elektrischer Schlag beim Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät spannungsführende Teile in der Umgebung abdecken!
i Anleitung des Funksenders beachten.
Funksender einlernen
i Sind alle Speicherplätze belegt, muss erst ein bereits eingelernter Funksender gelöscht
werden. Dazu alle eingelernten Kanäle und Lichtszenen des Funksenders einzeln löschen.
Abstand zwischen Empfänger und Funksender beträgt 0,5 m bis 5 m.
Last ist ausgeschaltet.
o Programmiertaste ca. 4 Sekunden drücken.
LED blinkt. Last wird für 4 Sekunden eingeschaltet, danach befindet sich der Schalt-/
Tastaktor für ca. 1 Minute im Programmiermodus.
o Lerntelegramm am Funksender auslösen (siehe Anleitung Funksender).
5/7
82532043
J:0082532043
24.03.2011
Funk-Management
Funk-Aktor UP 1-kanalig
