4 Informationen für Elektrofachkräfte
4.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter
freischalten. Spannungsführende Teile in der Umgebung abdecken!
Gerät anschließen und montieren
Mindestens 1 m Abstand zwischen Sender und Empfänger einhalten, um eine Übersteuerung
des Empfängers zu vermeiden.

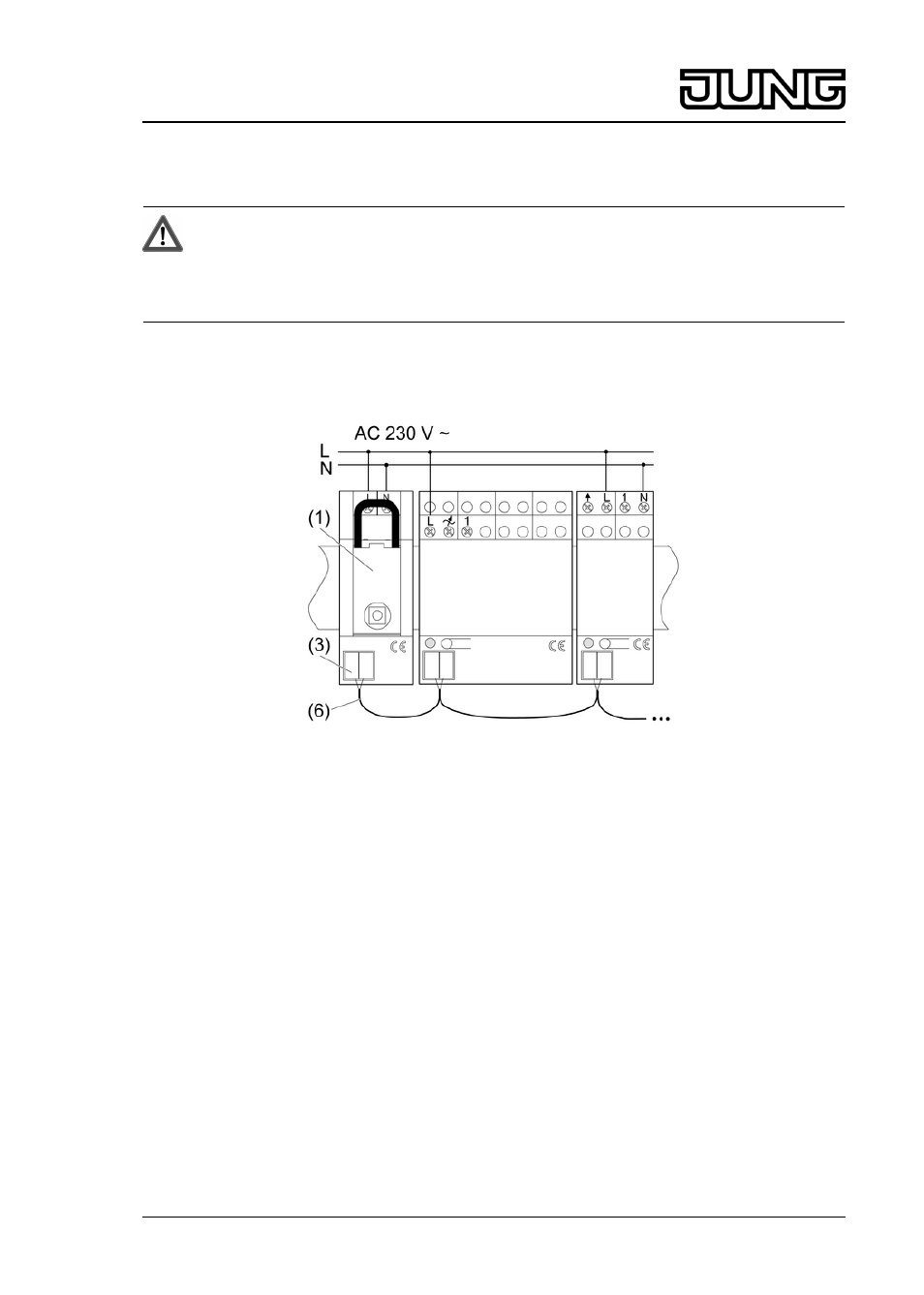

Bild 3
o Funkempfänger (1) auf Hutschiene montieren.
o Funkempfänger gemäß Anschlussplan anschließen (Bild 3).
o Funkempfänger über die Anschlussbuchse (3) mit einer Busleitung (6) mit den Funk-
Aktoren REG verbinden.
o Optionale externe Antenne anschließen (siehe externe Antenne anschließen).
i Die gesamte Länge der Busleitungen zwischen den REG-Geräten darf 3 m nicht
überschreiten.
i Die Busleitungen dürfen nicht verpolt werden.
i Als Busleitung sollte eine geschirmte Leitung mit verdrillten Adern und einem
Leitungsdurchmesser von 0,8 mm verwendet werden, die für eine Prüfspannung von
2,5 kV AC ausgelegt ist. Zulässige Busleitungen sind beispielsweise YCM 2×2×0,8 oder J-
Y(St)Y 2×2×0,8.
o Netzspannung einschalten.
