Externe Antenne anschließen

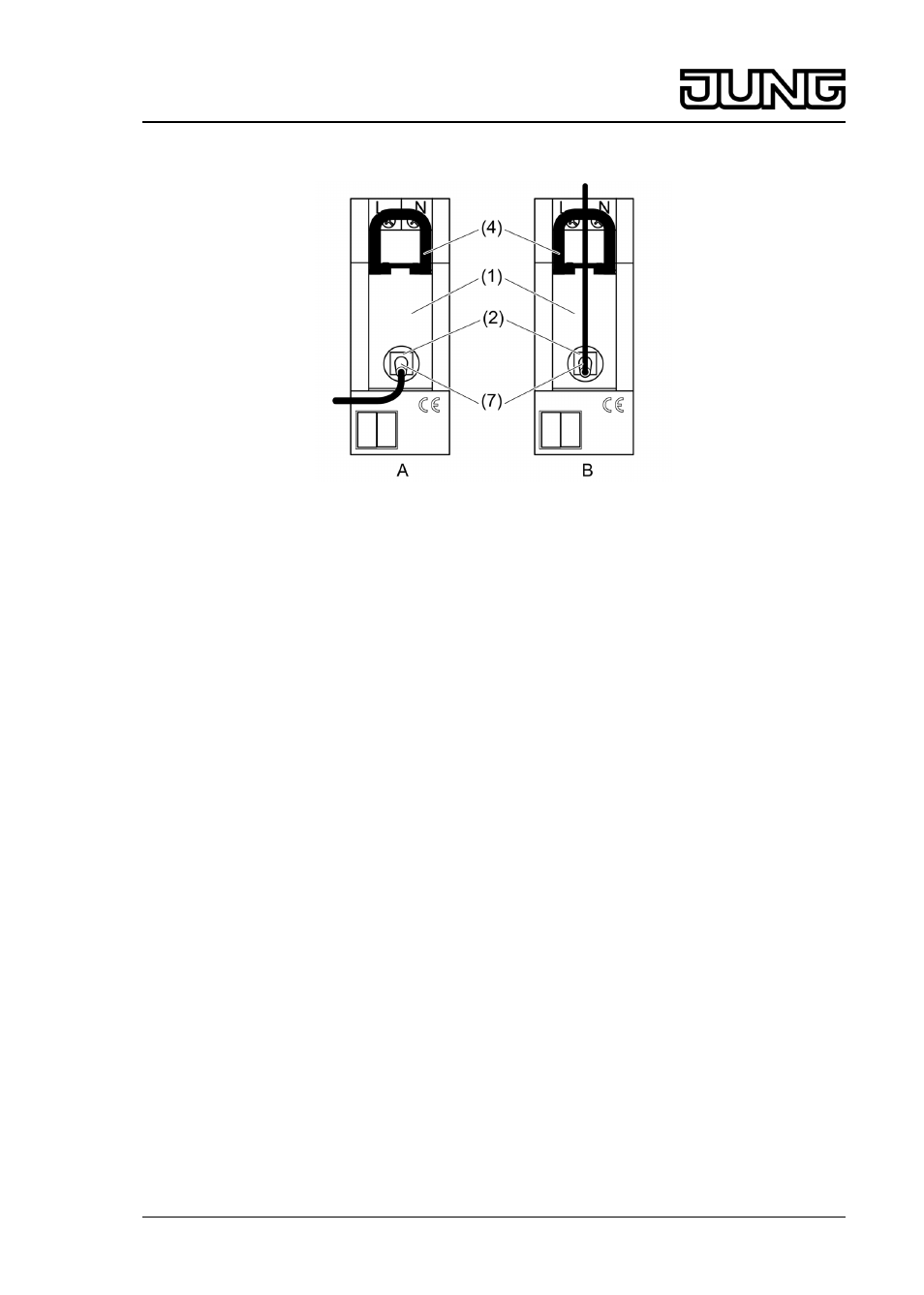

Bild 4
A
Verlegung außerhalb des Verteilers
B
Verlegung innerhalb des Verteilers
o Antennenstecker (7) in die SMB-Buchse (2) des Funkempfängers (1) stecken (Bild 4).
o Antenne sicher getrennt aus dem Verteiler herausführen.
Um das Kabel der externen Antenne im Verteiler zu verlegen, wie folgt vorgehen:
o Schwarzen Schieber (4) entriegeln durch Zug nach oben am Bügelende und Schieber
herausziehen (Bild 4).
o Antennenstecker (7) in die SMB-Buchse (2) stecken.
o Antenne sicher getrennt aus dem Verteiler herausführen.
o Schwarzen Schieber wieder einsetzen, bis er merkbar einrastet.
i Der Schieber fixiert das Kabel und stellt sicher, dass die maximale Einbauhöhe im Verteiler
eingehalten wird.
5 Anhang
5.1 Technische Daten
Nennspannung
AC 230 V ~
Netzfrequenz
50 / 60 Hz
Umgebungstemperatur
0 ... +45 °C
Lager-/Transporttemperatur
-25 ... +70 °C
Anschluss
eindrähtig
1,5 ... 4 mm²
feindrähtig ohne Aderendhülse
0,75 ... 4 mm²
feindrähtig mit Aderendhülse
0,5 ... 2,5 mm²
Einbaubreite
36 mm / 2 TE
Trägerfrequenz
433,42 MHz (ASK)
4/5
32549813
J:0082549813
03.08.2010
Funk-Management
Funkkopf REG
