5.4. Lichtregelung.
Mit diesem Gerät und einem eingelernten Funk-Präsenzmelder kann eine
Lichtregelung durchgeführt werden. Die genaue Vorgehensweise ist in
der Bedienungsanleitung des Funk-Präsenzmelders beschrieben.
Informationen für Elektrofachkräfte
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender
Teile. Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät freischalten
6. Montage und elektrischer Anschluss
6.1. Dimmer anschließen und montieren
Temperaturbereich beachten. Für ausreichend Kühlung sorgen.
Die gesamte Länge der Busleitungen zwischen den REG-Geräten darf 3
m nicht überschreiten
• Aufschnappen auf Hutschiene nach DIN EN 60715.
Ausgangsklemmen müssen oben liegen.
• Gerät mit dem Funk-Empfänger REG (6) bzw. weiteren REG Funk-
Aktoren über die Anschluss-Klemme (3) mit einer Busleitung
verbinden
L Die Busleitungen dürfen nicht verpolt werden, ansonsten keine
Funktion
L Als Busleitung sollte eine geschirmte Leitung mit verdrillten Adern
und einem Leitungsdurchmesser von 0,8 mm, die für eine
Prüfspannung von 2,5 kV AC ausgelegt ist, verwendet werden.
Beispiele zulässiger Busleitungen:
YCM 2x2x0,8 oder J-Y(St)Y 2x2x0,8
Technische Daten beachten.
Technische Anschlussbedingungen TAB der Elektrizitätswerke beachten.

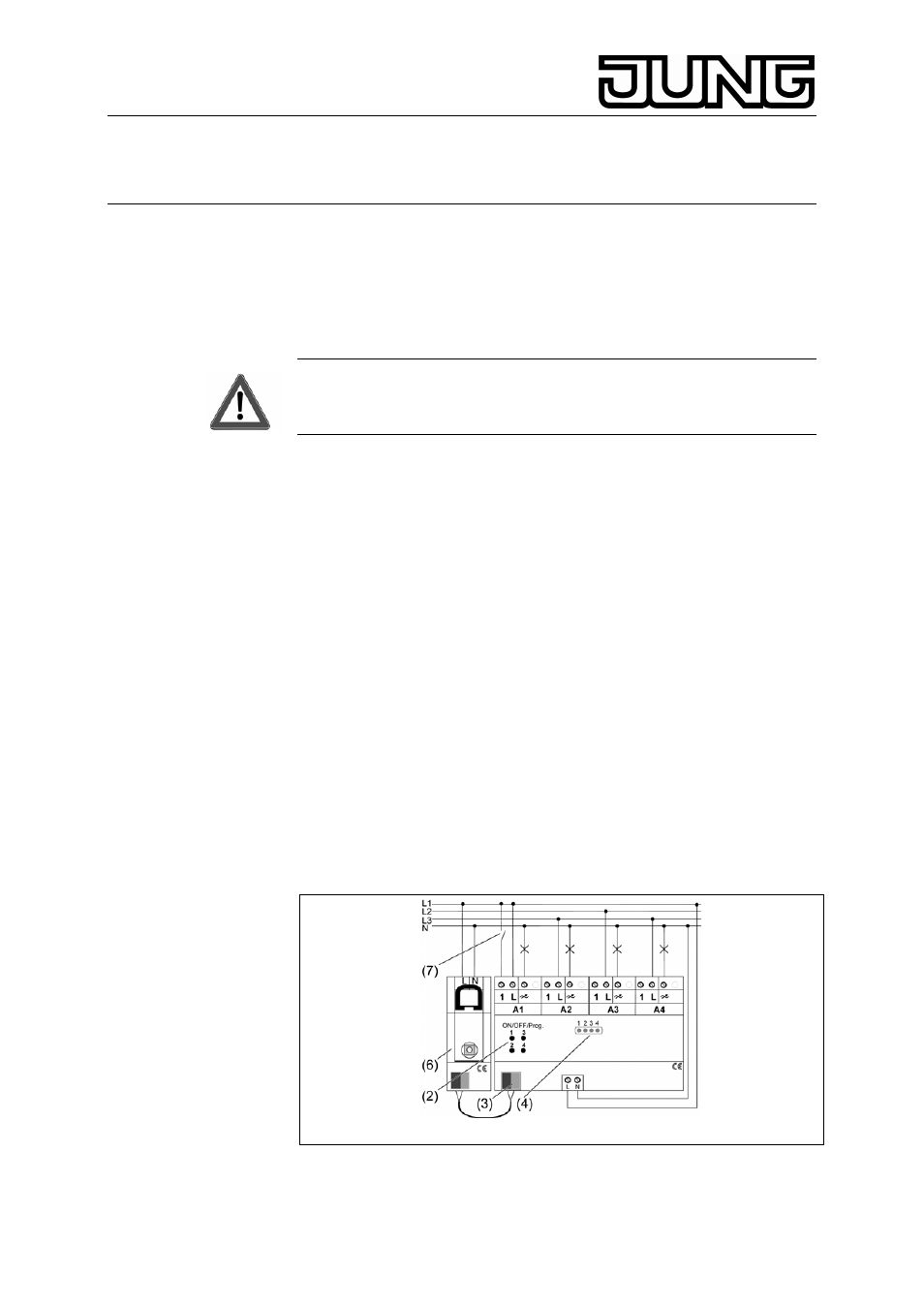

Bild 2
