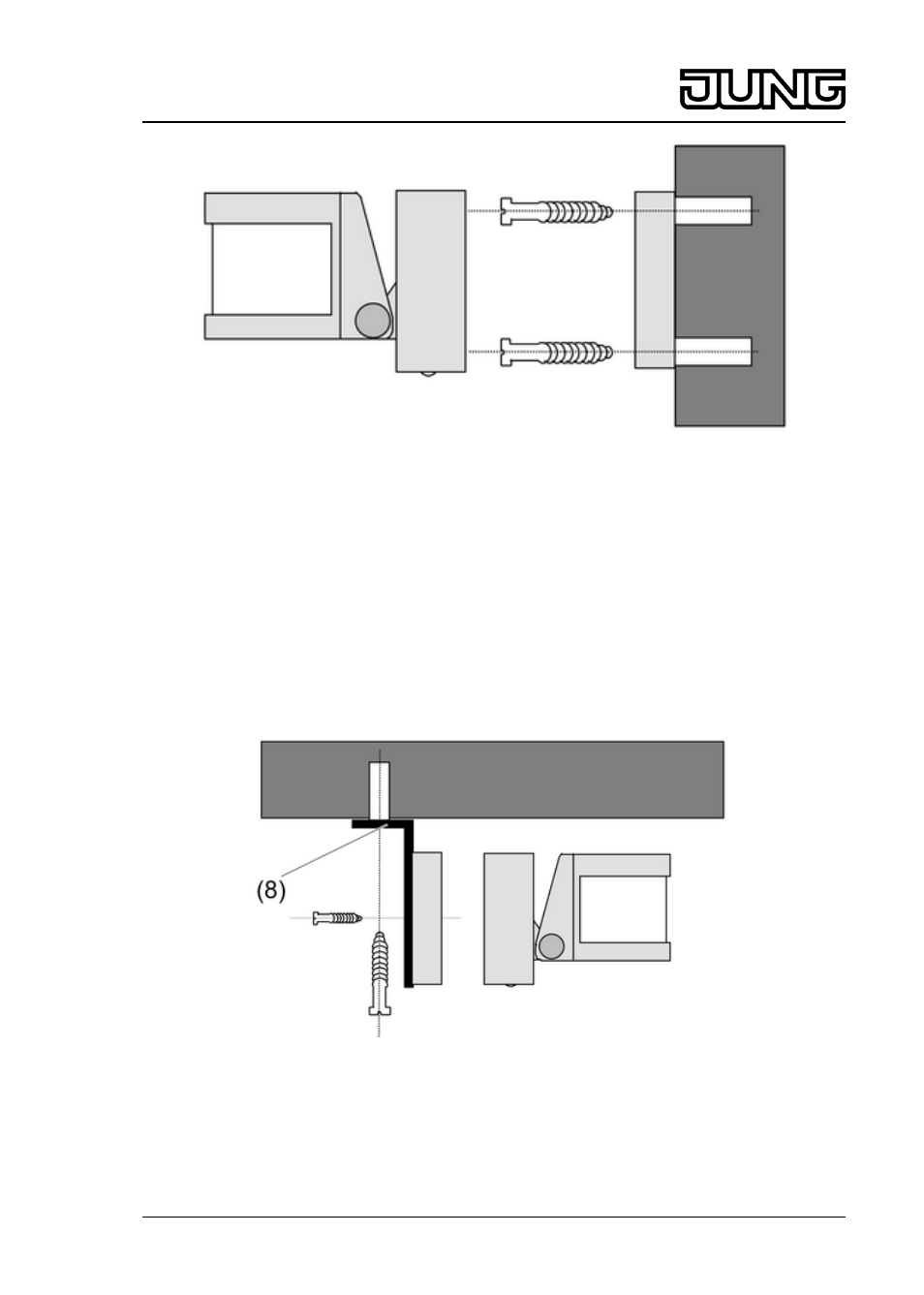

Bild 10
o Bodenplatte (6) mit 2 Schrauben befestigen (Bild 10).
o Batterie anschließen. Dabei auf korrekte Polarität achten.
Wächter befindet sich im Gehtest/Einlernbetrieb (siehe Kapitel Wächter in Funkempfänger
einlernen).
o Batteriekabel (10) um den Schraubendom (11) verlegen (siehe Kapitel Batterie wechseln).
Darauf achten, dass Kabel nicht gequetscht werden.
o Anschlussdose (5) auf die Bodenplatte setzen und festschrauben.
o Nach der Montage die aufgesteckte Blende entfernen. Sie dient als Transprort- und
Montageschutz und zur Einschränkung des Erfassungsbereiches.
Wächter unter der Decke montieren
Bild 11
Zur Montage unter Decken separates Zubehörteil "Montagewinkel" verwenden.
o Montagewinkel (8) mit 2 Schrauben an der Decke befestigen (Bild 11).
o Weitere Montage wie oben beschrieben durchführen.
