Seite 3
Licht-Management
NV-Triac Schalteinsatz
Art.-Nr.: 1244 NVSE
3
6. Anschluss

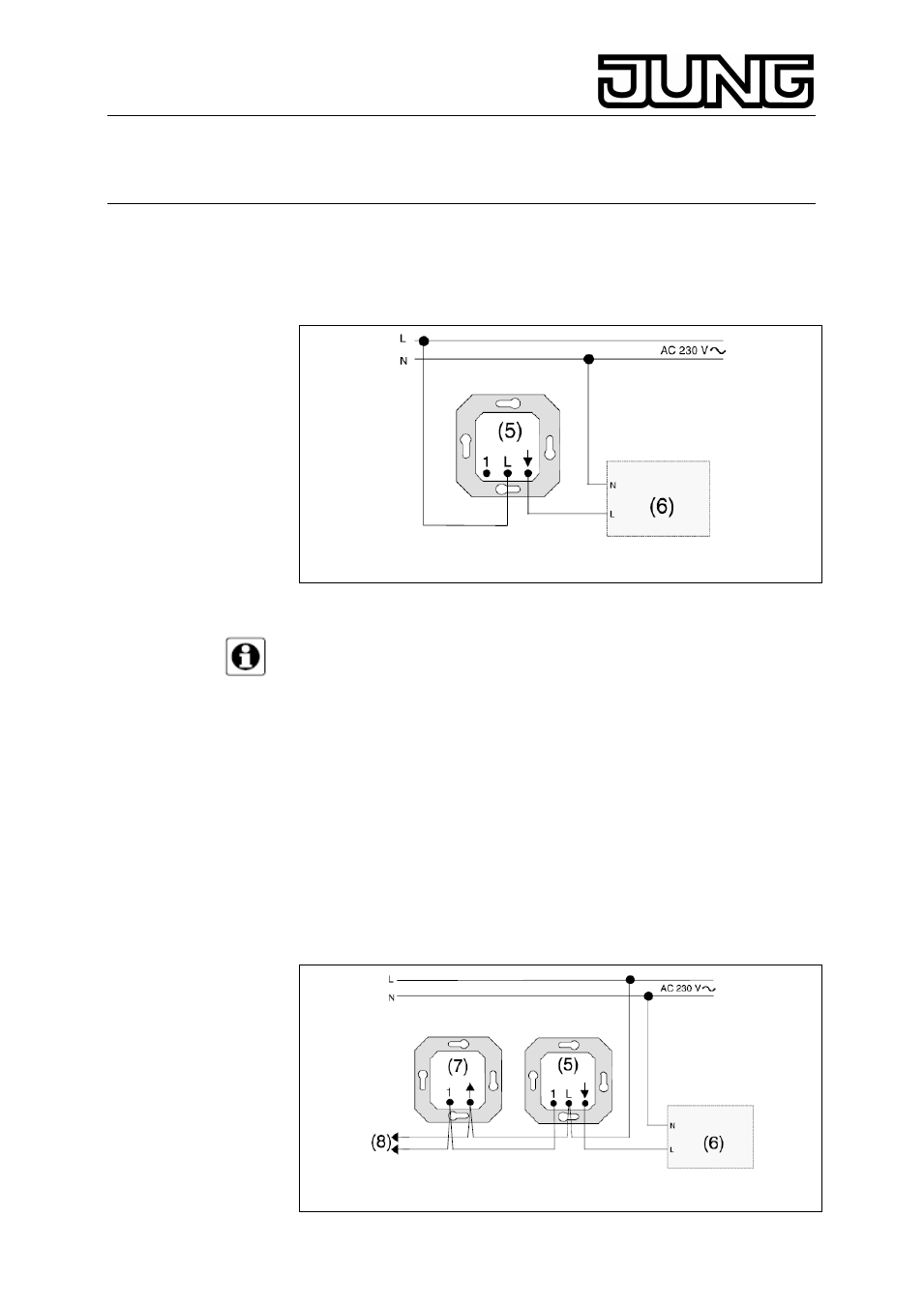

Anschluss gemäß Bild B.
NV-Triac Schalteinsatz (5) Last (6)
Bild B
Hinweis:
Max. Anschlussleistung und Lastspezifikation entsprechend technischer
Daten beachten.
Technische Anschlussbedingungen (TAB) der Elektrizitätswerke
beachten.
7. Verwendung von Nebenstellen
Schalten von mehreren Stellen bei Verwendung der Nebenstelle, siehe
Bild C bzw. bei Verwendung der Nebenstellen-Einsatz „3-Draht“ siehe
Bild D.
Nebenstellenbedienung ist nur möglich, wenn auf der Hauptstelle ein
Aufsatz steckt.
NV-Triac Schalteinsatz (5)
Nebenstelle „2-Draht“ (7) (Art.-Nr. 1220 NE)
Nebenstellen Einsatz „3-Draht“ (9) (Art.-Nr. 1223 NE)
Anschluss weiterer Nebenstellen (8)
Last (6)
Bild C
