5 Informationen für Elektrofachkräfte
5.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter
freischalten. Spannungsführende Teile in der Umgebung abdecken!
VORSICHT!
Ausgänge nicht zusammenschalten.
Durch den Betrieb beider Ausgänge an einer gemeinsamen Last wird das Gerät
zerstört.
Zur Leistungserweiterung Leistungszusätze verwenden.
VORSICHT!
Elektronischer Übertemperaturschutz nur bei betriebsbereitem Ausgang a1.
Durch den Betrieb ohne elektronischen Übertemperaturschutz kann das Gerät
zerstört werden.
Nie Ausgang a2 alleine betreiben.
Dimmer anschließen und montieren

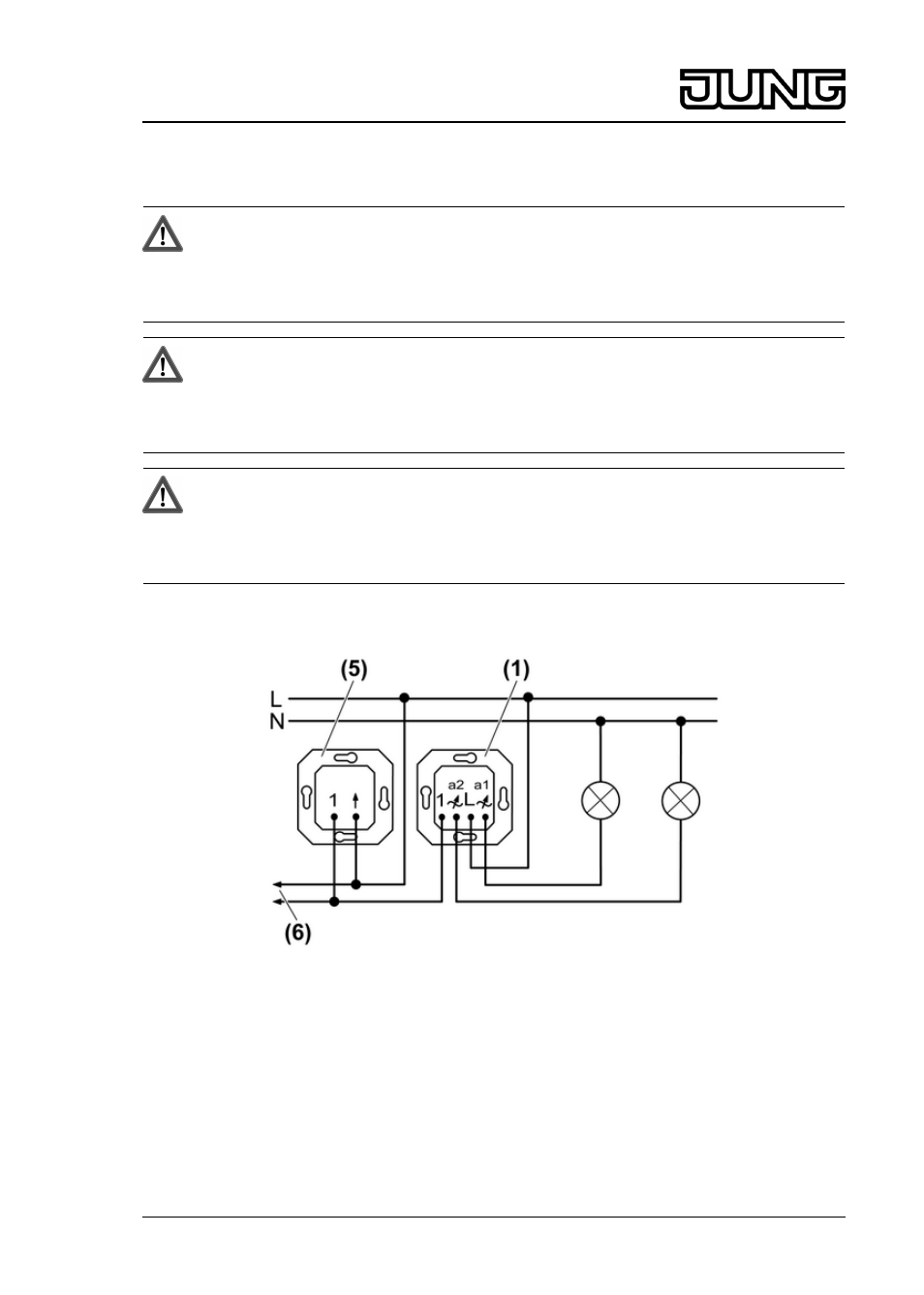

Bild 3: Anschlussplan
(1) Dimmer
(5) Nebenstelle 2-Draht
(6) zu weiteren Nebenstellen
i Ausgang a1 darf auch alleine betrieben werden.
i Bei Belastung eines Ausgangs mit mehr als 260 W/VA Lastverteilung beachten (siehe
Kapitel 6.1. Technische Daten). Zwischenwerte durch Interpolation bestimmen.
o Dimmer gemäß Anschlussplan anschließen (Bild 3).
