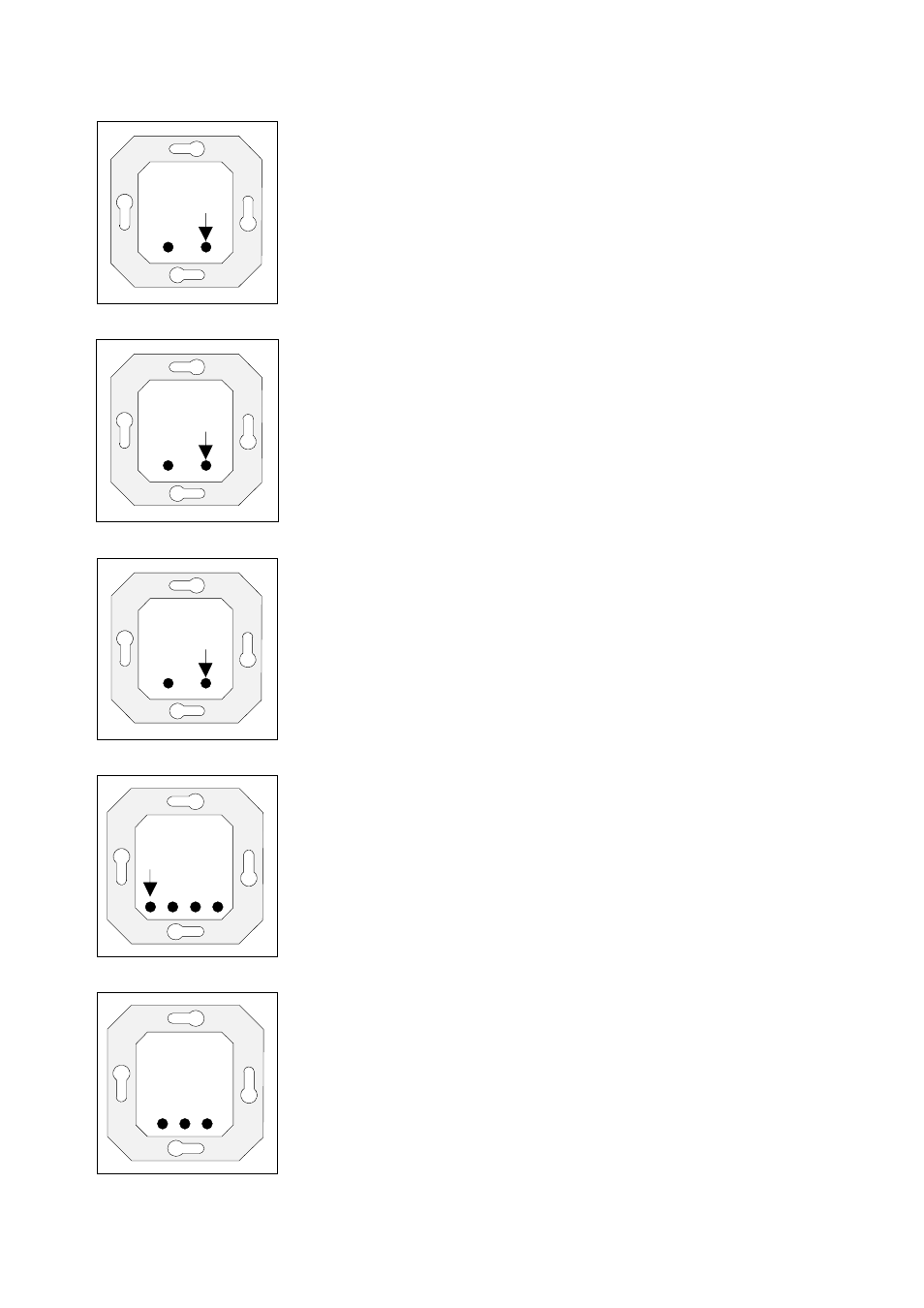

Verwendung der Einsätze
Der Einsatz mit Triac, der NV-Einsatz oder der TRONIC-Einsatz werden verwendet, wenn
mechanische Schalter durch eine Automatik-Komfortschaltung ersetzt werden sollen und der
Neutralleiter in der Installation nicht verfügbar ist.
Einsatz mit Triac
Für Glüh- und HV-Halogenlampen.
(Anschlußleistung siehe techn. Daten)
Nicht geeignet zum Betrieb mit Nebenstellen-Einsatz.
Dieses Gerät ist mit rotem Punkt markiert.
NV-Einsatz
Für Glühlampen, HV-Halogenlampen und NV-Halogenlampen mit induktiven Trafos.
Zur Leistungserweiterung können bis zu
10 NV-Leistungszusätze angeschlossen werden.
(Anschlußleistung siehe techn. Daten)
Nicht geeignet zum Betrieb mit Nebenstellen-Einsatz.
Dieses Gerät ist mit rotem Punkt markiert.
TRONIC-Einsatz
Für Glühlampen, HV-Halogenlampen und NV-Halogenlampen mit TRONIC-Trafos.
Zur Leistungserweiterung können bis zu
10 TRONIC-Leistungszusätze angeschlossen werden.
(Anschlußleistung siehe techn. Daten)
Nicht geeignet zum Betrieb mit Nebenstellen-Einsatz.
Dieses Gerät ist mit rotem Punkt markiert.
Einsatz mit Relaiskontakt
Zum Schalten höherer Leistung und zum Betrieb mit Nebenstellen findet der Einsatz mit
Relaiskontakt Verwendung.
Für Glüh-, HV-Halogen-, NV-Halogen- und Leuchtstofflampen.
(Anschlußleistung siehe techn. Daten)
Dieses Gerät ist mit rotem Punkt markiert.
Nebenstellen-Einsatz
Der ‘Nebenstellen-Einsatz’ bildet eine aktive Nebenstelle zum ‘Einsatz mit Relaiskontakt’. Das
Gerät gibt bei Erkennung einer Bewegung einen Schaltbefehl zur Auswertung an den Einsatz
mit Relaiskontakt.
Nicht zum direkten Schalten von Verbrauchern geeignet.
Nur in Verbindung mit ‘Einsatz mit Relaiskontakt’ verwendbar.
Dieses Gerät ist mit blauem Punkt markiert.
