Licht-Management
Tastsensor-Modul
Art.-Nr.: 2224 TSM,
2236 TSM, 2248 TSM
2fach
2224 TSM
2 x FD..902 TSA..
3fach
2236 TSM
1 x FD..902 TSA.. und
2 x FD..904 TSA..
4fach
2248 TSM
4 x FD..904 TSA..
3. Anschluss
Tasterausgänge und LED-Eingänge
Zuordnung zu den Wippen
Taster-
Klemme
4fach
3fach
2fach
LED-
Klemme
1
1 oben
1 oben
1
2
1 unten
1 unten
1 oben
2
3
2 oben
2 oben
3
4
2 unten
2 unten
1 unten
4
5
3 oben
5
6
3 unten
3 oben
2 oben
6
7
4 oben
7
8
4 unten
3 unten
2 unten
8

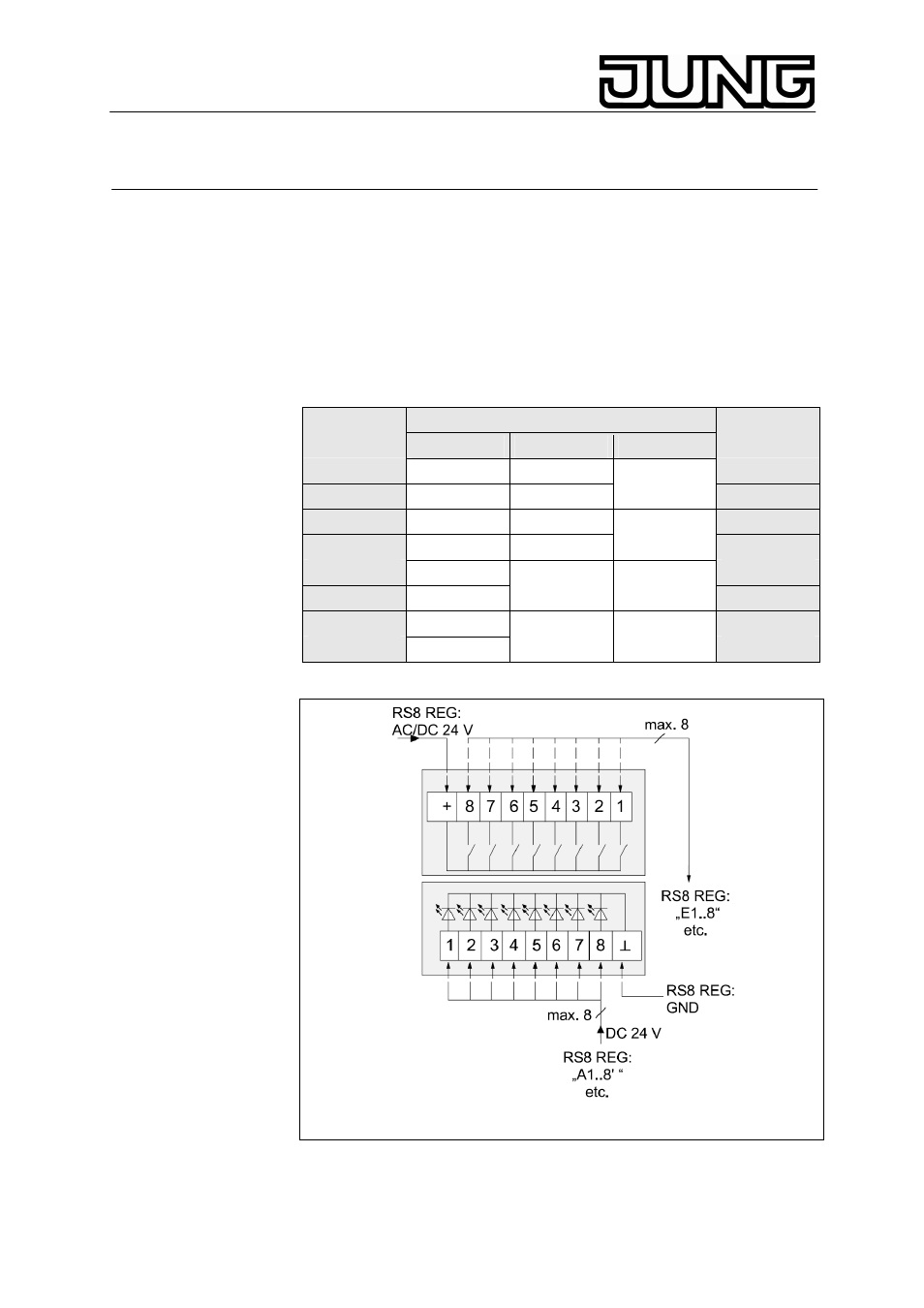

Bild B
2
