Seite 3: 5 anhang 5.1 technische daten

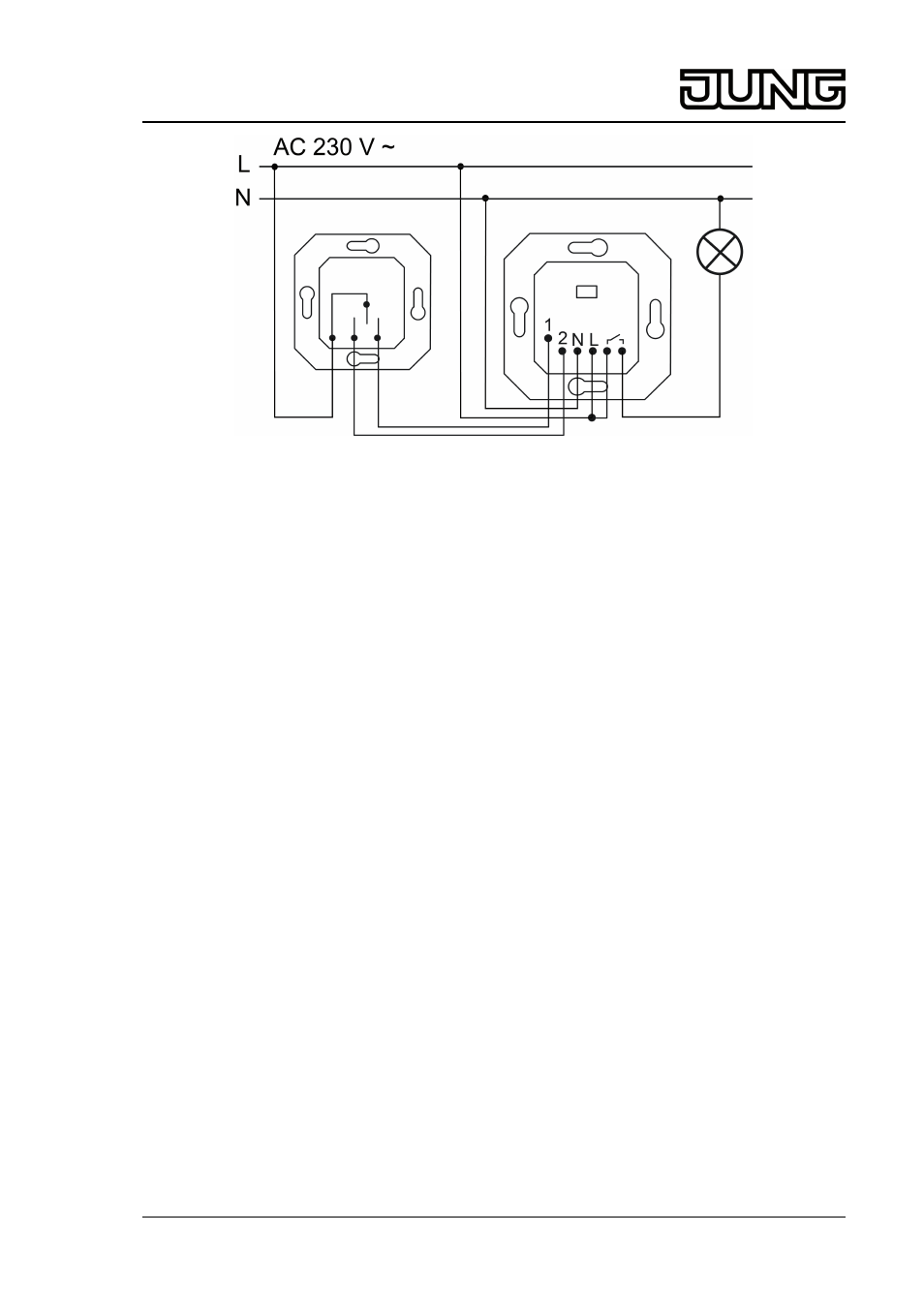

Bild 4: Anschlussbeispiel mit mechanischer Nebenstelle
o
Optional die Nebenstellen an die Klemmen 1 (OFF) und 2 (ON) anschließen (Bild 4).
o
Einsatz in Gerätedose montieren, Anschlussklemmen müssen unten liegen.
Empfehlung: Tiefe Gerätedose verwenden.
o
Rahmen und Aufsatz aufstecken.
5 Anhang
5.1 Technische Daten
Nennspannung
AC 230 V ~
Netzfrequenz
50 Hz
Umgebungstemperatur
0 ... +55 °C
Kontaktart
µ-Kontakt, potentialfreier Schließer
Schaltstrom bei AC 230 V ~
Ohmsch
8 A
Einschaltstrom max. 4 s bei 10% ED
15 A
Mindestschaltstrom AC
100 mA
Anschlussleistung bei AC 230 V~ und 25 °C
Glühlampen
1000 W
HV-Halogenlampen
1000 W
Tronic-Trafos
750 W
Induktive Trafos
750 VA
Leuchtstofflampen unkompensiert
500 VA
EVG
typabhängig
Anschluss
eindrähtig
max. 2,5 mm²
Angaben nach DIN EN 60730-1
Wirkungsweise
1.B
Verschmutzungsgrad
2
Bemessungsstoßspannung
4000 V
SELV-Grenzwert
DC 12 V
5.2 Gewährleistung
Technische und formale Änderungen am Produkt, soweit sie dem technischen Fortschritt
dienen, behalten wir uns vor.
Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen.
Bitte schicken Sie das Gerät mit einer Fehlerbeschreibung an unser Service Center.
3/4
32504933
J:0082504933
28.02.2014
Licht-Management
Zeitschaltuhr-Einsatz
