Seite 3
Steuergerät anschließen und montieren

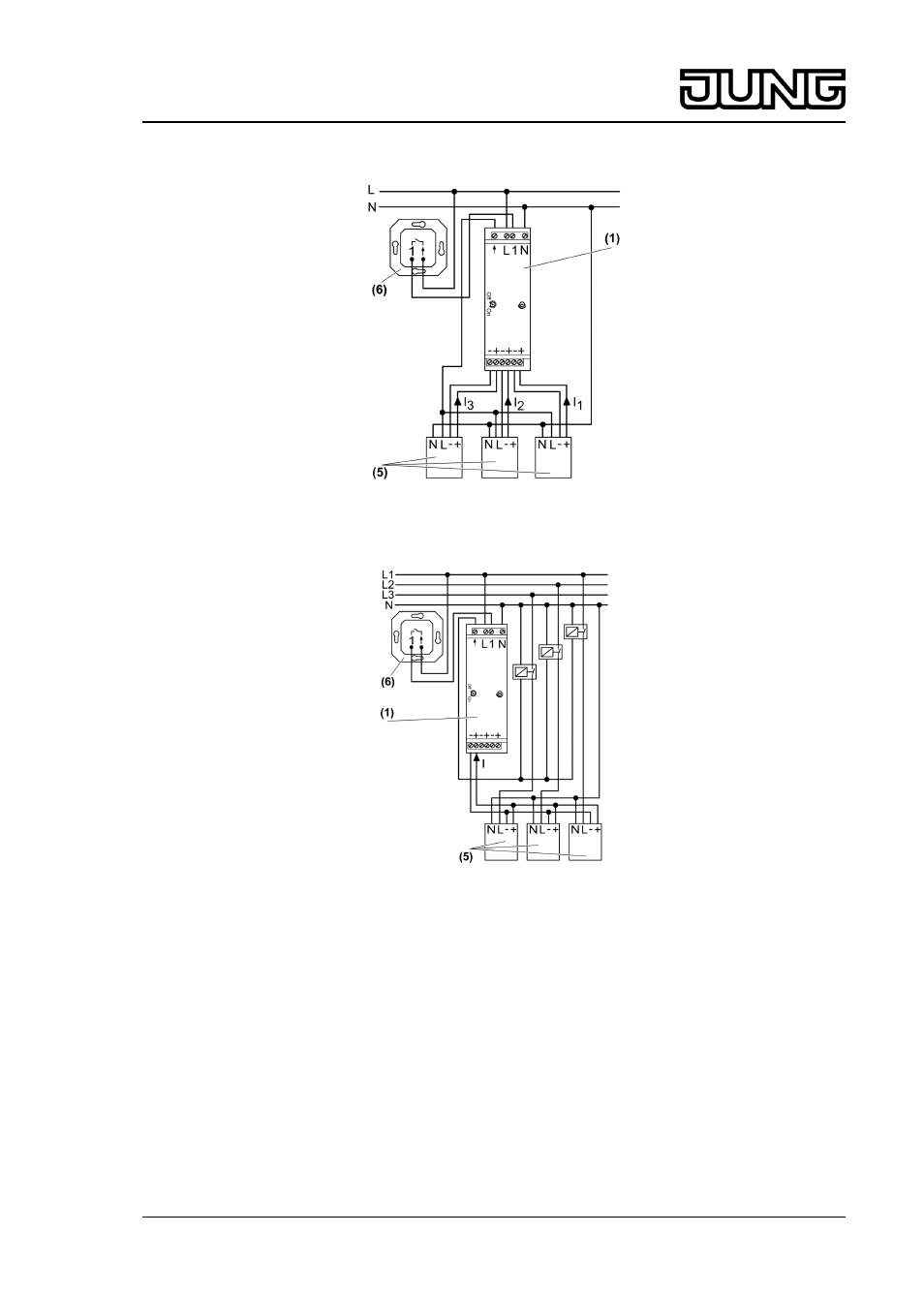

Bild 2: Anschlussplan einphasig
Bild 3: Anschlussplan dreiphasig
(1) Steuergerät
(5) Lampen-Betriebsgerät mit 1-10 V Schnittstelle, EVG
(6) Installationstaster, Schließerkontakt
i Der Lastausgang ist intern nicht abgesichert. Zum Geräteschutz Leitungsschutzschalter
10 A vorschalten.
i Steuerleitung: Typ, Querschnitt und Verlegung gemäß VDE-Bestimmungen für 250 V
Leitungen, Steuerspannung basisisoliert. Steuerleitung und Lastleitung dürfen in einer
gemeinsamen Leitung verlegt werden, z. B. NYM J 5 x 1,5. Lampen-Betriebsgerät, EVG,
gemäß Herstellerangaben mit Schutzleiter verschalten.
i Die maximale Anzahl Lampen-Betriebsgeräte, die von dem Steuergerät gesteuert werden
können, errechnet sich aus der Summe der Steuerströme I
1
+ I
2
+ I
3
(Bild 2) bzw. I (Bild 3)
(siehe Kapitel 6.1. Technische Daten). Für den Steuerstrom der Lampen-Betriebsgeräte,
siehe Angaben der Hersteller.
3/5
82515713
J:0082515713
13.08.2010
Licht-Management
Tast-Steuergerät EB
