Seite 3
Gerät anschließen und montieren

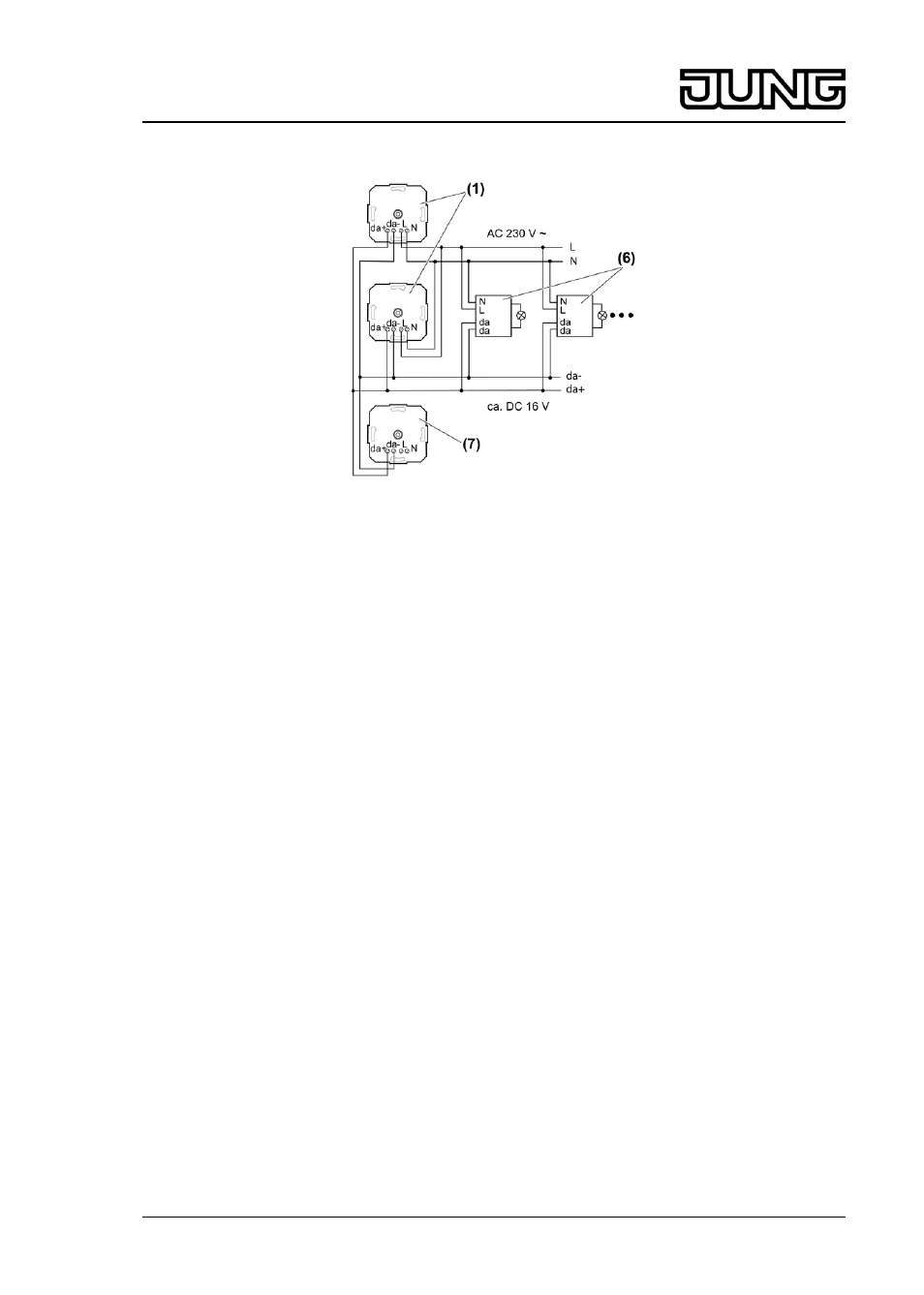

Bild 2
(1) DALI-Potentiometer "aktiver Betrieb"
(6) DALI-Teilnehmer z. B. DALI-EVG
(7) DALI-Potentiometer ohne Anschluss der Netzspannung "passiver Betrieb"
o DALI-Potentiometer und DALI-EVG gemäß Anschlussbeispiel anschließen (Bild 2). Dabei
die Angaben des EVG-Herstellers beachten.
o Beim Parallelschalten von mehreren DALI-Potentiometern auf korrekte Polung achten.
o Liefern mehrere Leitungsschutzschalter gefährliche Spannungen an Gerät oder Last, die
Leitungsschutzschalter koppeln oder mit einem Warnhinweis so beschriften, dass ein
Freischalten sichergestellt ist.
i Steuerleitung hinsichtlich Typ, Querschnitt und Verlegung gemäß VDE-Bestimmungen für
250 V-Leitungen ausführen, Steuerspannung basisisoliert.
i Steuerleitung und Lastleitung dürfen in einer gemeinsamen Leitung verlegt werden,
z. B.NYM J 5×1,5.
i Die angeschlossenen DALI-Teilnehmer dürfen an unterschiedlichen Phasen betrieben
werden.
5.2 Inbetriebnahme
Speichern einer Grundhelligkeit
Die Grundhelligkeit sollte eingestellt werden, wenn ein Drehen des DALI-Potentiometers nicht
direkt zu einer Helligkeitserhöhung führt.
o Beleuchtung auf minimaler Helligkeit einschalten.
o DALI-Potentiometer bis zu der Stelle drehen, an der die erste Helligkeitserhöhung eintritt.
o Bedienknopf länger als 10 Sekunden drücken.
Beleuchtung schaltet kurz aus und wieder ein. Die Grundhelligkeit ist gespeichert.
i Es kann eine beliebige Grundhelligkeit gespeichert werden, ab der heller gedimmt werden
kann.
Löschen der Grundhelligkeit
o Beleuchtung ausschalten.
o Bedienknopf länger als 10 Sekunden drücken.
Beleuchtung schaltet kurz auf maximale Helligkeit und dann wieder aus. Die
Grundhelligkeit ist gelöscht.
3/4
82563213
J:0082563213
06.05.2010
Licht-Management
Power Dali Potentiometer
