Seite 2
i
Beim Anschluss von nicht Ledotron-Lampen ist nur eine eingeschränkte oder keine
Funktion gegeben. Es treten keine Gerätedefekte oder Gefährdungen auf.
4 Bedienung
Licht schalten
o
Einstellknopf drücken.
Helligkeit einstellen
Licht ist eingeschaltet.
o
Einstellknopf im Uhrzeigersinn drehen.
Licht wird heller bis Maximalhelligkeit.
o
Einstellknopf gegen den Uhrzeigersinn drehen.
Licht wird dunkler bis Minimalhelligkeit.
5 Informationen für Elektrofachkräfte
5.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter
freischalten. Spannungsführende Teile in der Umgebung abdecken!
Steuergerät anschließen und montieren

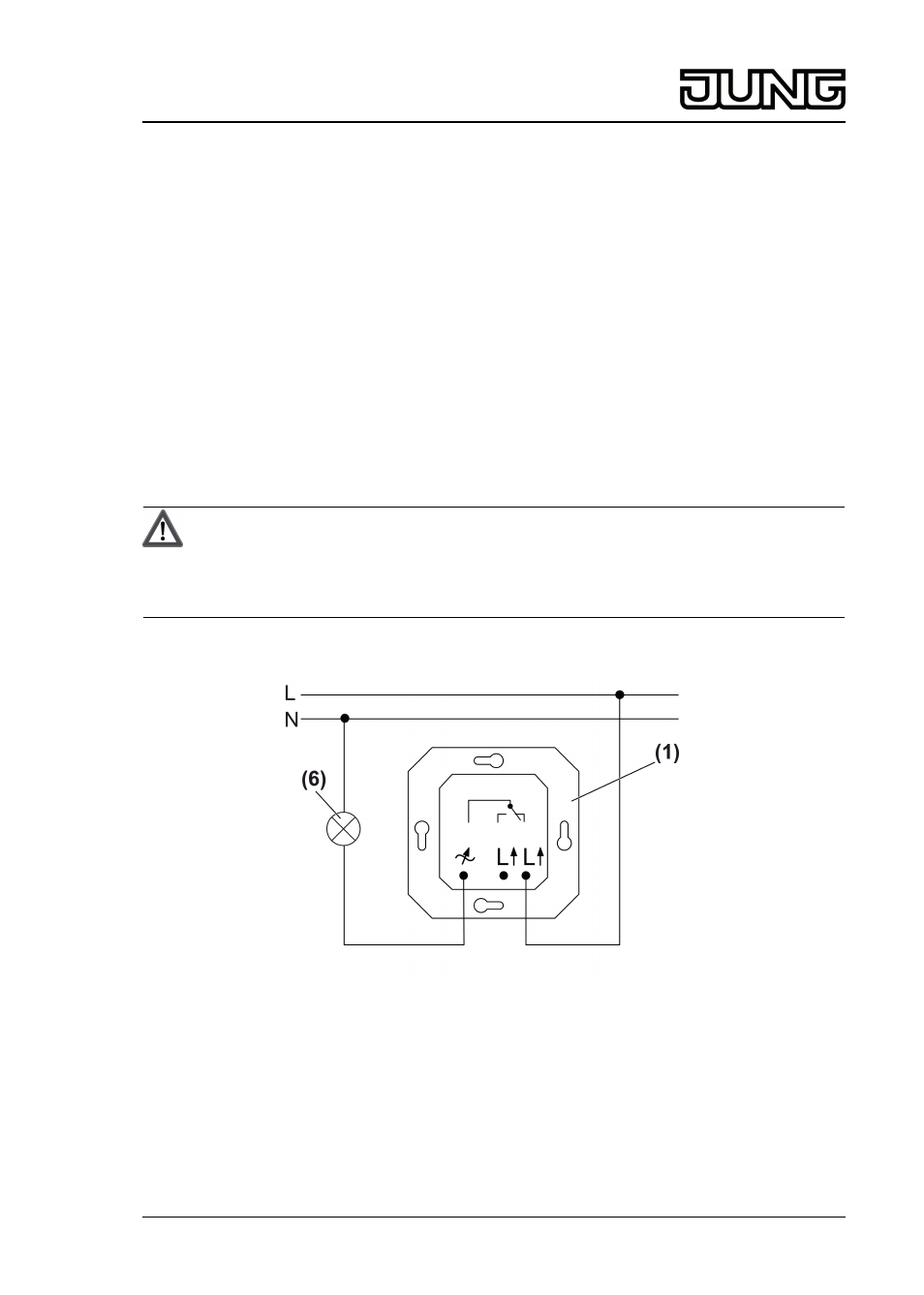

Bild 2: Anschlussplan
i
Pro Leitungsschutzschalter 16 A maximal 600 W HV-LED- oder Kompaktleuchtstofflampen
anschließen.
o
Steuergerät (1) und Lampe (6) gemäß Anschlussplan anschließen (Bild 2).
o
Steuergerät in Gerätedose montieren.
o
Rahmen und Zentralplatte aufstecken.
o
Einstellknopf aufstecken.
2/4
82577823
J:0082577823
14.07.2014
Licht-Management
Ledotron-Steuergerät
