Dimmer anschließen

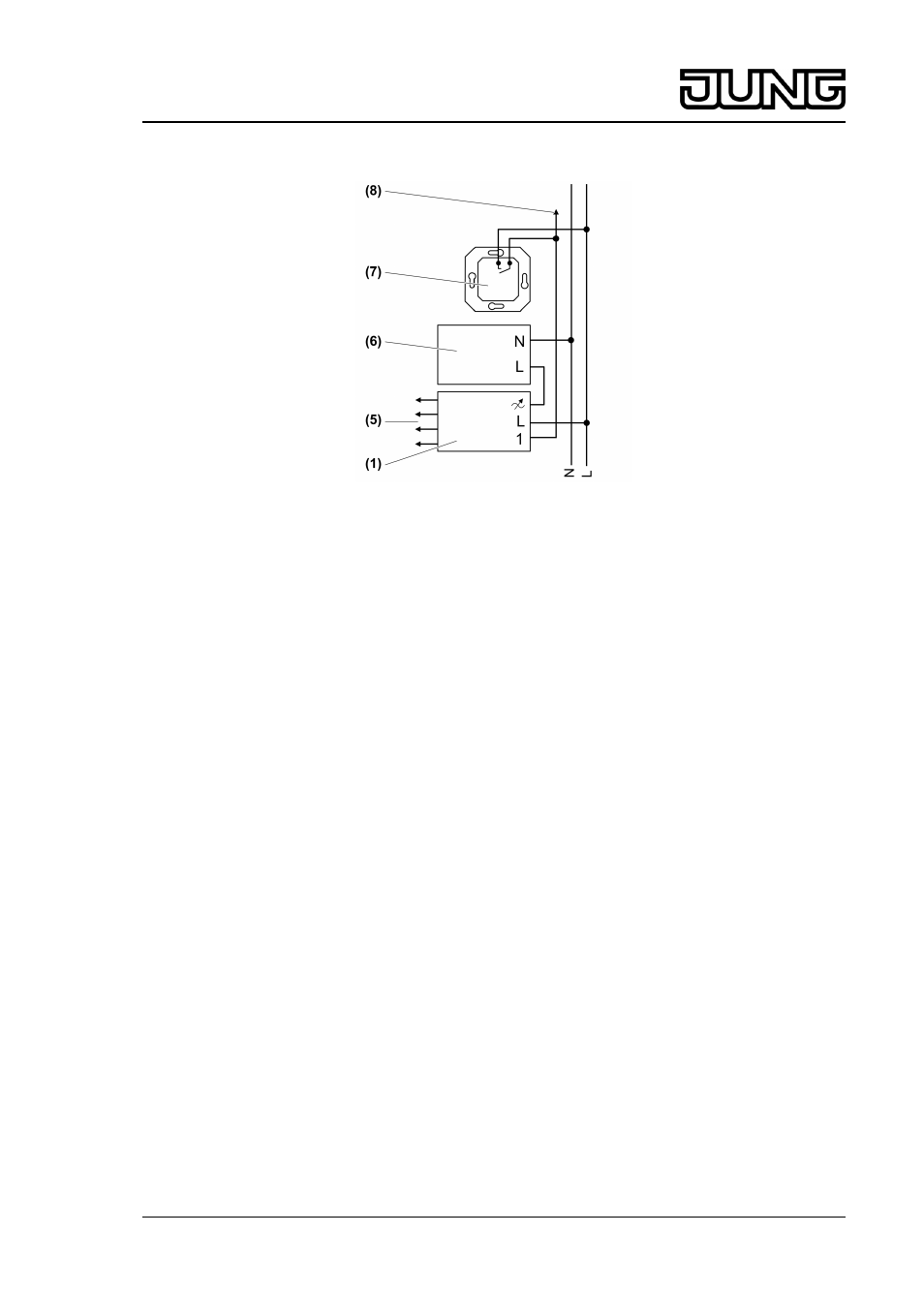

Bild 2: Anschlussplan
(1) Dimmer
(5) Steuerleitung zu Leistungszusätzen
(6) Last
(7) Installationstaster, Schließerkontakt
(8) Anschluss weiterer Installationstaster
i Beim Einsatz von Leistungszusätzen, Dimmer stets auch mit Tronic-Trafos bzw.
Glühlampen direkt belasten.
i Mindestdurchmesser Deckenöffnung beim Einbau in Zwischendecken: 63 mm.
i Beleuchtete Installationstaster dürfen angeschlossen werden, wenn diese über eine
separate N-Klemme verfügen.
o Dimmer und Installationstaster gemäß Anschlussplan anschließen (Bild 2).
o Liefern mehrere Leitungsschutzschalter gefährliche Spannungen an Gerät oder Last, die
Leitungsschutzschalter koppeln oder mit einem Warnhinweis so beschriften, dass ein
Freischalten sichergestellt ist.
o Gegebenenfalls Memory-Schalter umstellen.
6 Anhang
6.1 Technische Daten
Nennspannung AC 230 V ~
Netzfrequenz 50 Hz
Gehäusetemperatur 70 °C (tc)
Anschlussleistung bei 25 °C
i Leistungsangaben einschließlich Trafoverlustleistung.
Glühlampen
50 ... 700 W
HV-Halogenlampen 50 ... 700 W
Tronic-Trafos 50 ... 700 W
ohmsch-kapazitiv 50 ... 700 W
Anschluss
eindrähtig
max. 4 mm²
feindrähtig mit Aderendhülse max. 1,5 mm²
feindrähtig max. 2,5 mm²
Anzahl Bedienstellen
unbeleuchtete Installationstaster
unbegrenzt
3/4 82540153
