Licht-Management Tastsensor-Modul
Art.-Nr.: 3212 TSM, 3224 TSM
3236 TSM, 3248 TSM

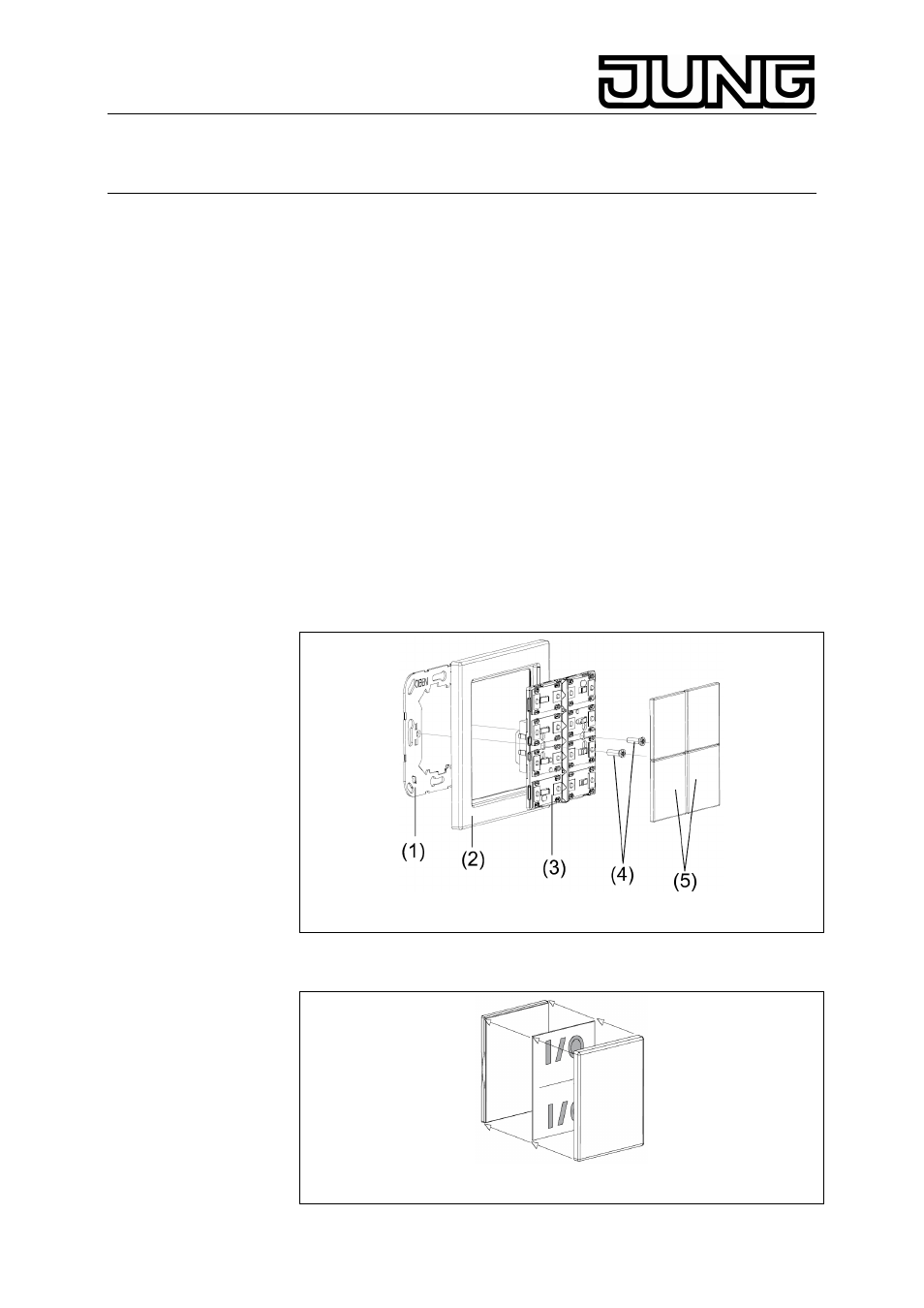

4. Montage (Bild C)
• Tastsensor-Modul für Schalter-Programme FD-Design (Typ A:
Rahmenhöhe 6 mm) oder LS- Design (Typ B: Rahmenhöhe 11
mm). Beschriftung auf Tragring: „Typ A“ oder „Typ B“.
• Montieren Sie den Tragring (1) lagerichtig auf eine UP-Dose
(Kennzeichnung TOP = oben; „Typ A“ oder „Typ B“ vorne).
Beiliegende Dosenschrauben verwenden.
• Stecken Sie den Design-Rahmen (2) auf den Tragring.
• Schließen Sie das Tastsensor-Modul (3) an die Relais-Station
8fach an und stecken Sie es auf den Tragring (siehe Tabelle oben).
• Befestigen Sie das Tastsensor-Modul mit den beiliegenden
Kunststoffschrauben (4) am Tragring. Diese dienen dem Schutz
gegen Demontage oder Diebstahl. Ziehen Sie die
Kunststoffschrauben (4) nur leicht (!) an.
• Montieren Sie die Abdeckungen (5): Setzen Sie die Abdeckungen
einzeln auf das Tastsensor-Modul. Achten Sie darauf, dass die
Abdeckung richtig sitzt (Kennzeichnung TOP = OBEN auf
Innenseite), und rasten Sie sie anschließend mit einem kurzen
Druck ein.
Bild C
4.1. Beschriftbare Abdeckungen
Bild D
