JUNG A(AL,CD,ES,LS)2212... - Handbuch (Seite 2)

Licht-Management Tastsensor 24 V AC/DC
Art.-Nr.: ..2212..,
..2224.., ..2248..
2

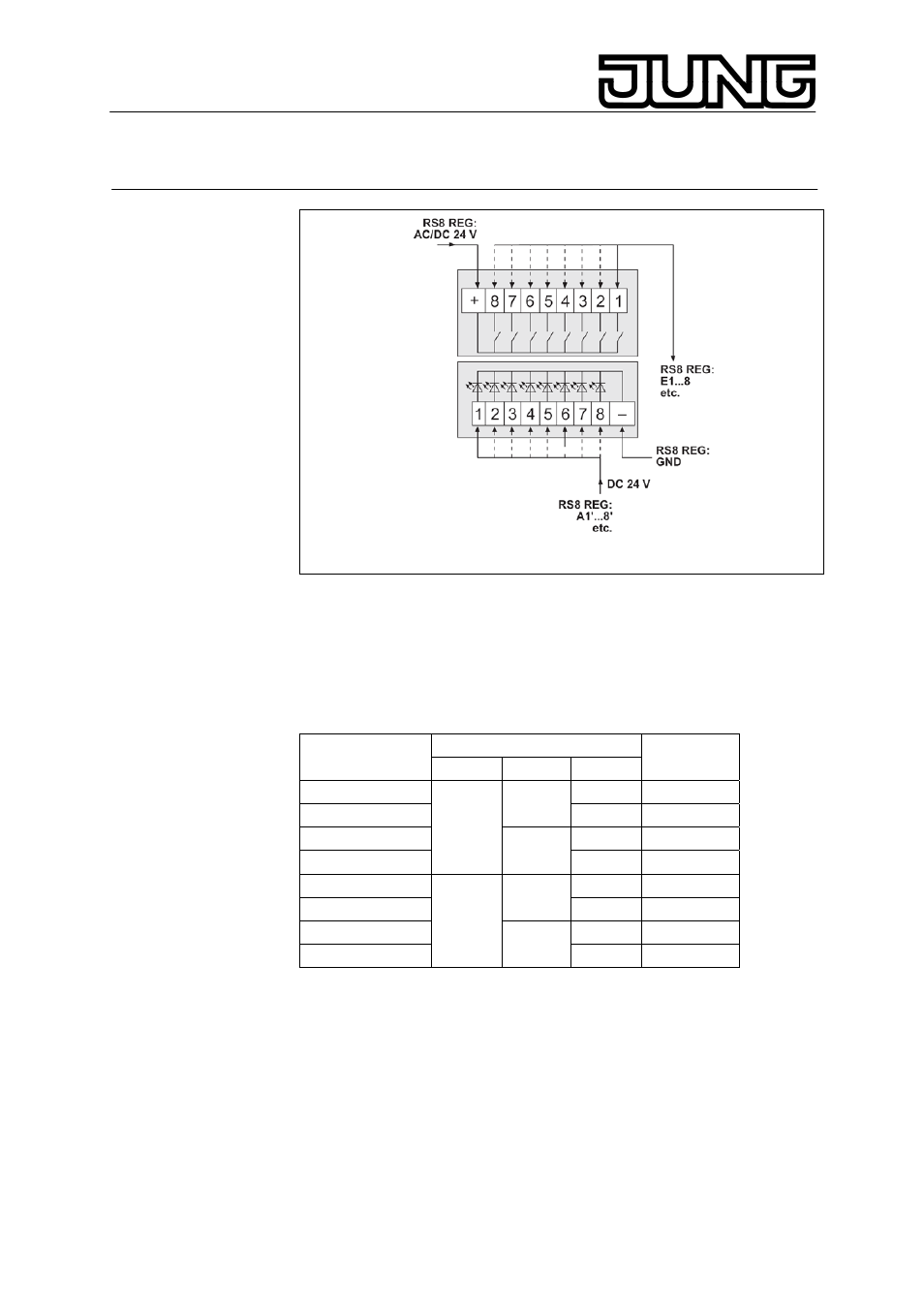

Bild B
3. Anschluss
Tasterausgänge und LED-Eingänge
 Programme CD 500, LS 990, Aluminium, Edelstahl, Anthrazit: siehe
Bild B
 Programm A 500: siehe Bild C
Tasterklemme
Tastenzuordnung LED-
Klemme 1fach 2 fach 4 fach
1
1
1
1 1
2 2 2
3
2
3 3
4 4 4
5
2
3
5 5
6 6 6
7
4
7 7
8 8 8
4. Montage
 Montieren Sie den Tragring lagerichtig auf eine UP-Dose
(Kennzeichnung TOP = OBEN).
 Stecken Sie den Design-Rahmen auf den Tragring.
 Schließen Sie den Tastsensor an die Relais-/ Dimmstation an
(siehe Tabelle oben).
 Stecken Sie den Tastsensor auf den Tragring.
 Verriegelung gegen Demontage möglich.
