i Die Montagespinne ist zur Montage der Tasten nicht erforderlich.
Kennzeichnung TOP = oben beachten.
o
Tasten lagerichtig (Bild 3) auf das Gerät setzen und mit kurzem Druck einrasten.

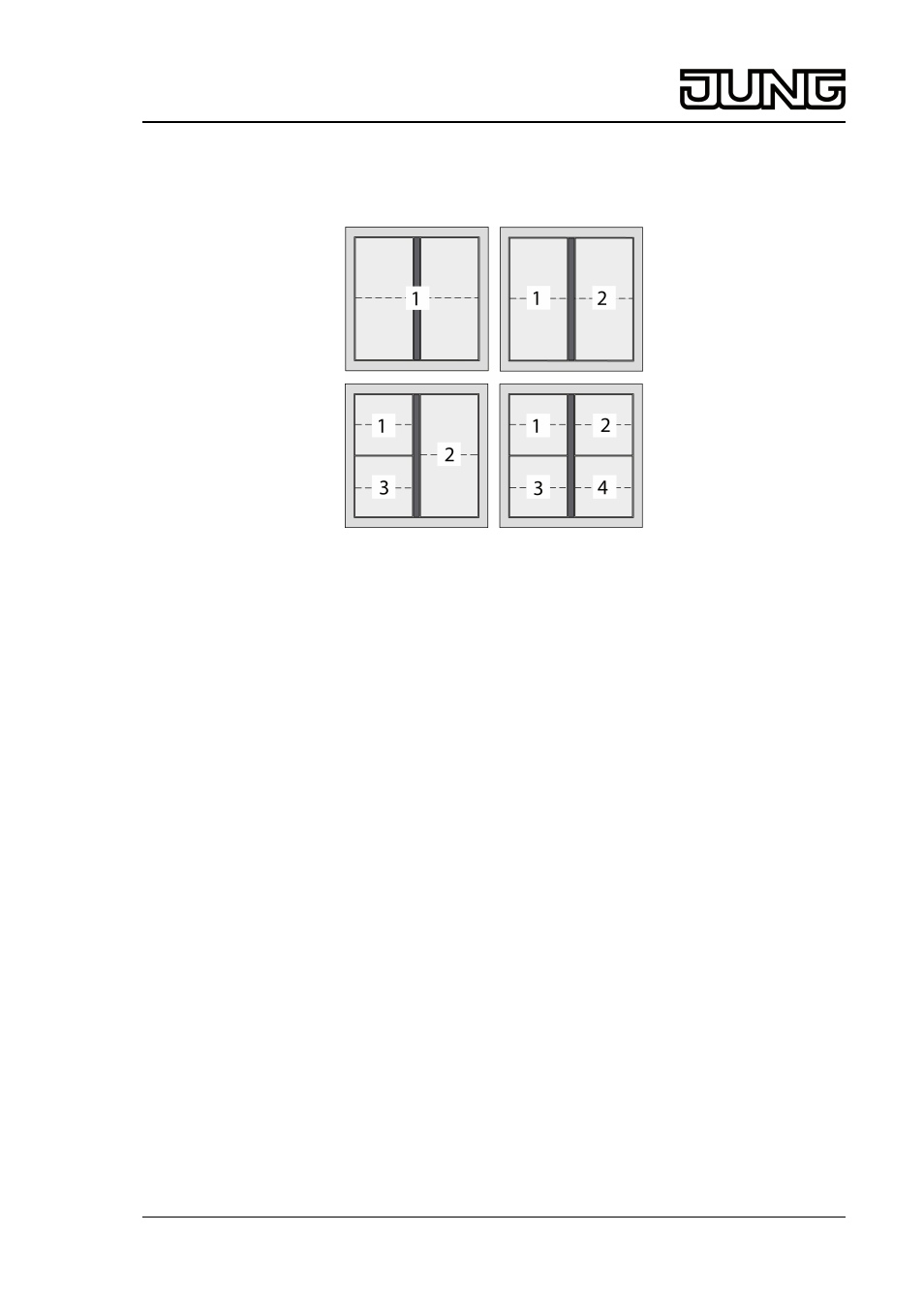

Bild 3: Tastenzuordnung
5 Anhang
5.1 Technische Daten
Taster
Nennspannung
AC/DC 24 V SELV
Schaltstrom max. 20 mA
LEDs
Nennspannung
DC 24 V SELV
Stromaufnahme ca. 1 mA (je LED)
Leistungsaufnahme max. 0,2 W
Anschluss
eindrähtig
0,4 ... 0,8 mm
Umgebungstemperatur -5 ... +45 °C
Lager-/ Transporttemperatur -25 ... +70 °C
Schutzklasse III
5.2 Zubehör
Tastensatz 1fach, komplett Art.-Nr. ..401 TSA..
Tastensatz 2fach, komplett Art.-Nr. ..402 TSA..
Tastensatz 3fach, komplett Art.-Nr. ..403 TSA..
Tastensatz 4fach, komplett Art.-Nr. ..404 TSA..
Taste 1fach m. Symbolen Art.-Nr. ..401 TSAP..
Taste 2fach m. Symbolen Art.-Nr. ..402 TSAP..
Taste 4fach m. Symb. f. Taste 1 oder 4 Art.-Nr. ..404 TSAP..14
Taste 4fach m. Symb. f. Taste 2 oder 3 Art.-Nr. ..404 TSAP..23
Adapterrahmen für CD-Programme Art.-Nr. CD 4 AR
Relaisstation Universal 8fach Art.-Nr. RS 8 REG HE
5.3 Gewährleistung
Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel.
4/5 32568133
J0082538133 29.06.2015
Licht-Management
Tastsensor-Modul 24 V AC/DC
