JUNG CD561.01 - Handbuch (Seite 2)

A B C
b
Installationshinweise
Gerät nicht zum Freischalten geeignet.
Vor Entfernen des Memory-Schalters Installation freischalten (Leitungsschutzschalter aus-
schalten).

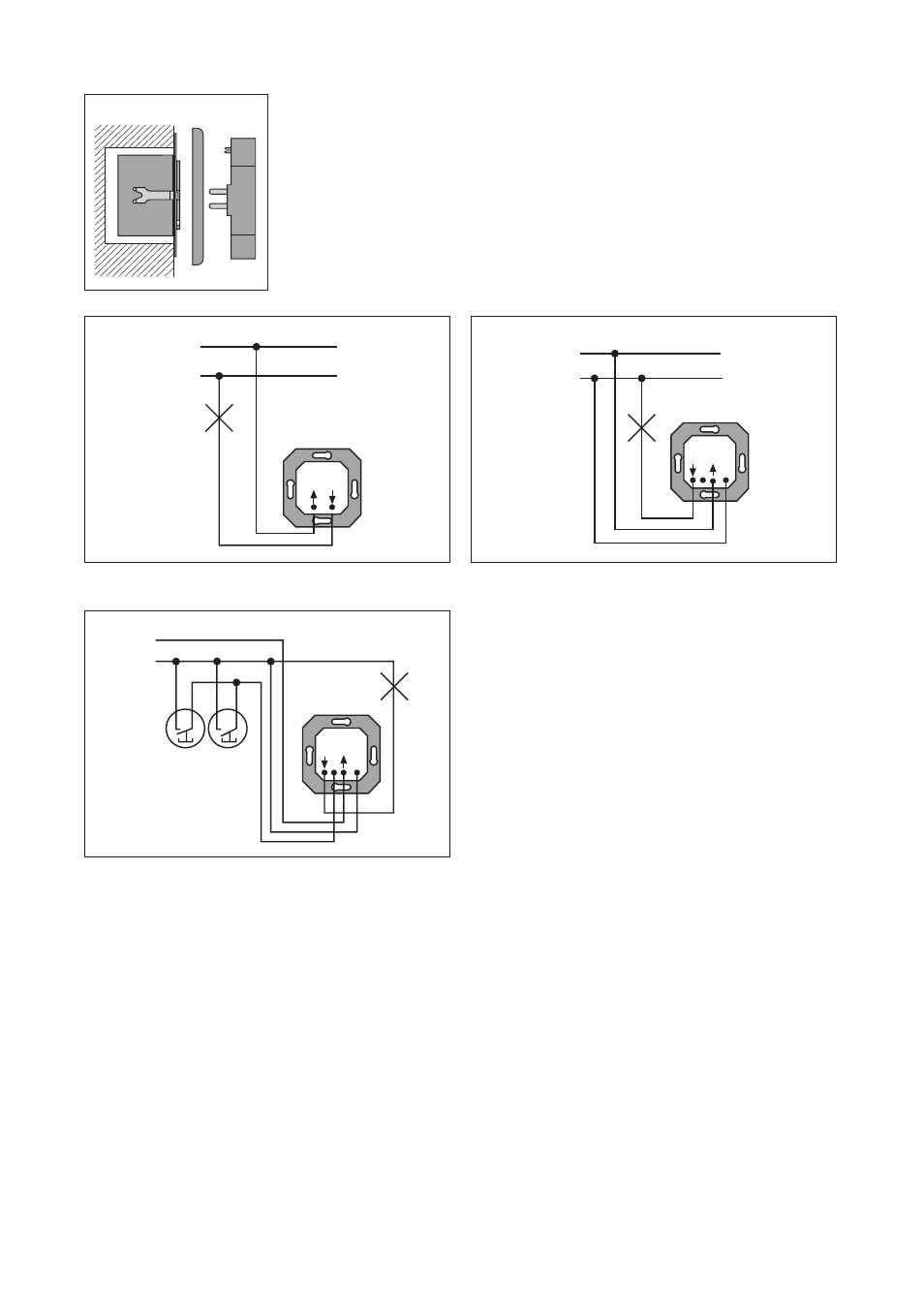

Der Rahmen (b) wird zusammen mit dem Memory-Schalter (c) auf den Einsatz (a) aufgesteckt (Bild b ).
(Beschreibung der Einsätze siehe separate Anleitung)
Bei Kombination ‘Memory-Schalter’ mit ‘Einsatz mit Relaiskontakt’ können Standard-Taster
(Schließer) als Nebenstelle angeschlossen werden. Die Betätigungen der Nebenstelle (nach Loslas-
sen der Bedienfläche) werden auch in das Memory eingetragen, sofern sich der Memory-Schalter
im Taster-Betrieb befindet. Die Betriebsart des Memory-Schalters ist von der Nebenstelle aus nicht
umschaltbar.
L
N
1 N
L
N
T T 1 N
L
N
Nebenstellenanschluß
über Neutralleiter
Anschluß ‘Einsatz mit Triac’. Anschluß ‘Einsatz mit Relaiskontakt’.
Anschluß ‘Einsatz mit Relaiskontakt’ und Nebenstelle.
Hinweise:
Die gespeicherten Schaltungen bleiben bei Netzausfall erhalten.
Netzausfall bei ‘Memory’ Betrieb führt zu Verschiebung der Schaltzeiten um die Dauer des Netzausfalls.
Netzausfall führt evtl. zu Verlust der Schaltzeiten während der letzten 8 Min. (Schaltung und Betriebsart
werden alle 8 Min. gespeichert).
