Licht-Management Netzabkoppler
Art.-Nr.:
NA5, NA7
L Die bei Netzabkopplung vorhandene Überwachungsspannung
versorgt z.B. beleuchtete Taster etc. bis max. 8 mA.
L Bei Netzabkopplung ist die Funktion von im Lastkreis befindlichen
elektronischen Jalousie- oder Funk-Managementsystemen
eingeschränkt.
L Nur 1 Steuermodul pro Dimmer
L Max. Leitungslänge Dimmer-Nebenstelle = 20m
L Max. 2 Universal-Dimmer pro Netzabkoppler (Imax < 8 mA)

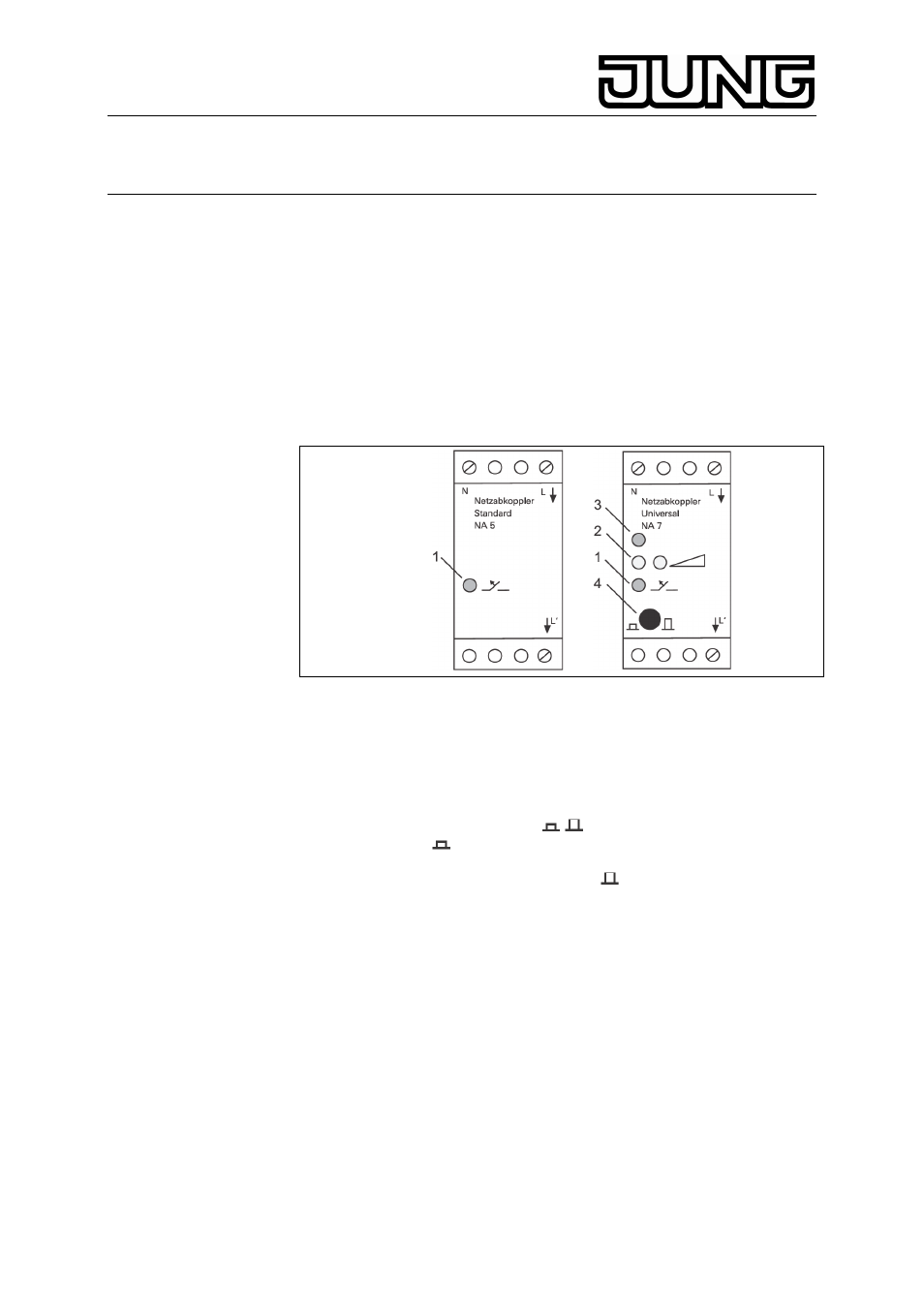

2.1. Anzeige und Bedienelemente (Bild A)
Bild A
(1) LED grün: Netzspannung abgekoppelt nur beim Netzabkoppler
Universal NA7:
(2) 2 gelbe LED als Verbrauchsanzeige. Leuchten beide LED sind noch
größere Verbraucher (> 50 W) eingeschaltet. Zuerst erlischt die
rechte dann die linke LED.
(3) LED grün: betriebsbereit
(4) Taster zum Ein-/Ausschalten ( / ) des Netzabkopplers. In der
Stellung "Ein ( )" trennt der Netzabkoppler den betreffenden
Stromkreis automatisch vom Netz, falls keine Verbraucher mehr
eingeschaltet ist. In der Stellung "Aus (
)" wird der Stromkreis nicht
abgekoppelt.
