Die Einschalthelligkeiten werden gespeichert. Die Dimmer zeigen die Speicherung durch
einen Softstart der Beleuchtung an.
5 Informationen für Elektrofachkräfte
5.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter
freischalten. Spannungsführende Teile in der Umgebung abdecken!
Dimmer anschließen und montieren

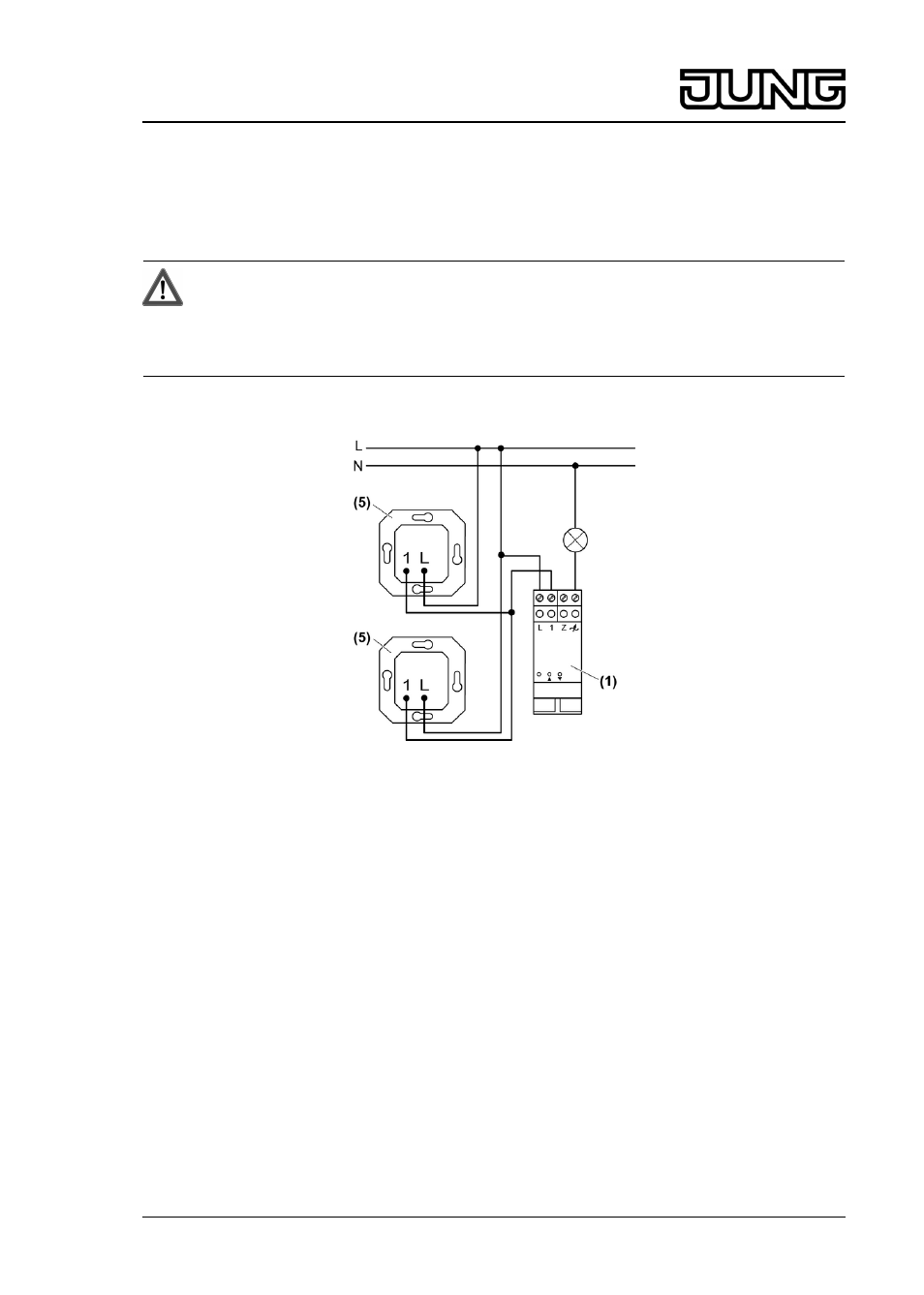

Bild 2: Anschlussplan
i Beim Betrieb von mehreren Dimmern oder Leistungszusätzen in einer Unterverteilung
zwischen den Geräten einen Abstand von 1 TE, ca. 18 mm, einhalten, um eine
Überhitzung zu vermeiden.
Die Anschlussklemmen müssen oben liegen.
o Dimmer (1) auf Hutschiene montieren.
o Dimmer (1) und lokale Nebenstellen (5) gemäß Anschlussplan anschließen (Bild 2).
i Beleuchtete Installationstaster dürfen nur angeschlossen werden, wenn diese über eine
separate N-Klemme verfügen.
