2 Ethernet-Anschluss
5
© Copyright K-Patents 2014. All rights reserved.

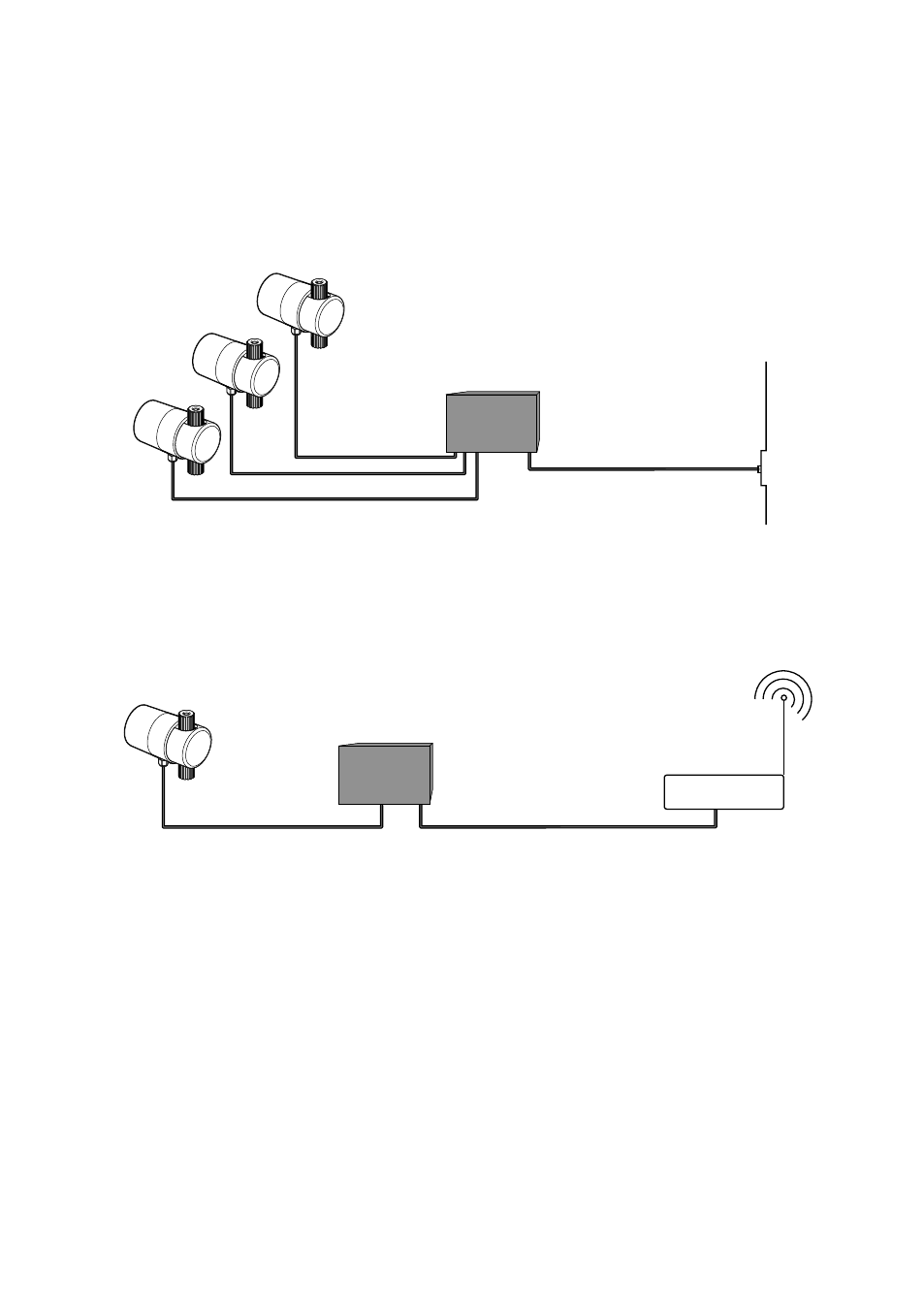

Abbildung 2.2 zeigt ein Beispiel für den Anschluss von drei Sensoren an ein bestehendes
LAN ohne PoE-Funktionalität. In diesem Fall reicht ein einzelner PoE-Switch.
PR-33
PR-33
PR-33
LAN
PoE
switch
Abbildung 2.2
Drei Sensoren im selben Netzwerk.
Ein WLAN-Zugangspunkt kann verwendet werden, um die Kabelanzahl zu verringern
(Abbildung 2.3).
PR-33
PoE
switch
WLAN
Access
point
Abbildung 2.3
Anschluss des/r Sensors/en drahtlos
Die maximale Länge eines einzelnen Ethernet-Anschlusses beträgt 100 m (inkl. eines
Anschlussadapters/-Verbindungsstücks); wenn jedoch größere Längen benötigt wer-
den, kann eine Faserverbindung zur Verlängerung der Reichweite verwendet werden
(siehe Abbildung 2.4).
