Bezeichnung und Funktionen der Teile
Lesen Sie hinsichtlich der hier nicht erklärten Tasten die in Klammern ( ) angegeben Seiten.

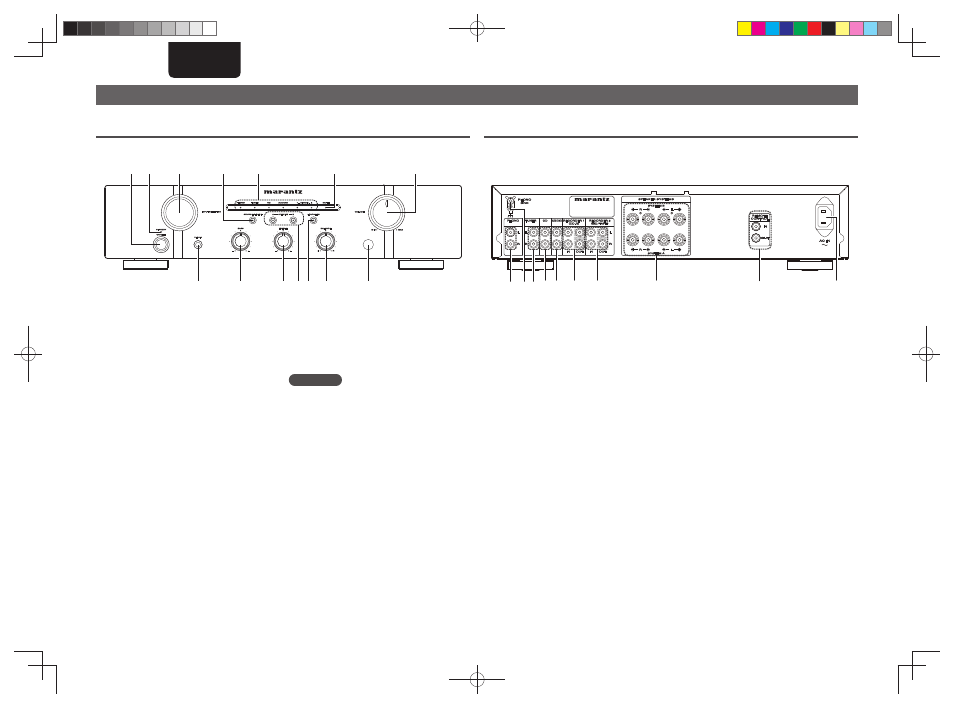

Vorderseite
q
PHONO-Eingänge ········································· (7)
w
PHONO GND-Anschluss ······························ (7)
e
TUNER-Eingänge ·········································· (7)
r
CD-Eingänge ················································· (7)
t
AUX/DVD-Eingänge ····································· (7)
y
RECORDER 1 (CD-R)
Ein-/Ausgangsanschlüsse ··························· (7)
Rückseite
q we r t
y
u
i
o
Q0
u
RECORDER 2 (MD/TAPE)
Ein-/Ausgangsanschlüsse ··························· (7)
i
Lautsprechersystem-Anschlüsse
(SPEAKER SYSTEMS) ······························ (6, 7)
o
REMOTE CONTROL
Ein-/Ausgangsanschlüsse ························· (10)
Q0
AC-Eingang (AC IN) ······································ (8)
