18
Ein HDMI-inkompatibles Gerät anschließen

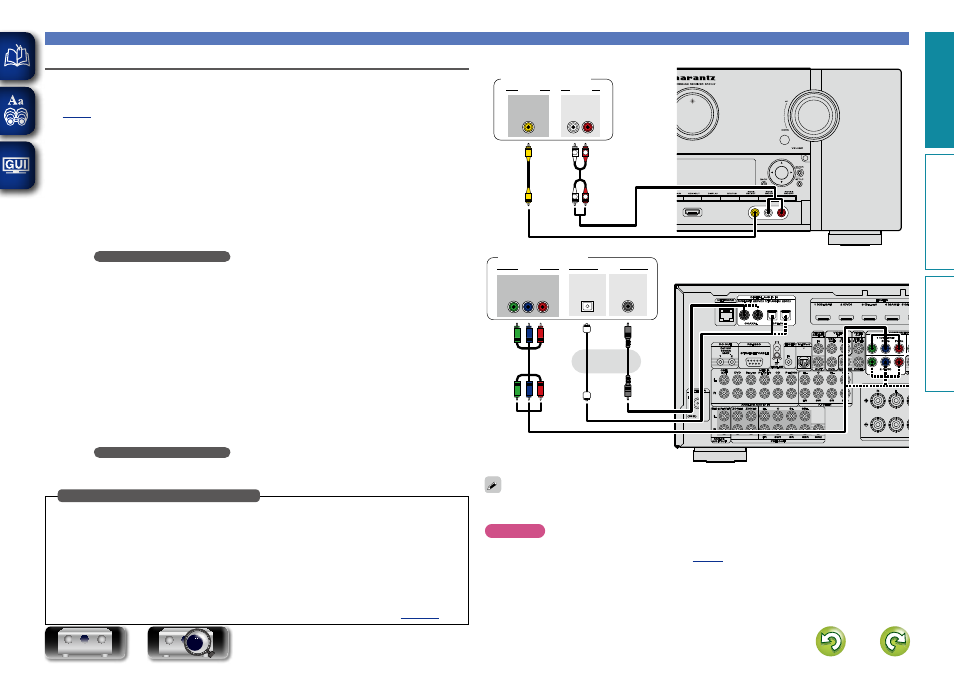

Digitalen Camcorder anschließen
In diesem Abschnitt wird beschrieben, wie Sie ein Digitaler Camcorder-Gerät anschließen, das keine
HDMI-Anschlüsse unterstützt.
Hinweise zu den HDMI-Anschlüssen finden Sie unter “HDMI-kompatible Geräte anschließen”
(
n Audioanschluss
Sie können das Gerät über folgende Verfahren anschließen. Nutzen Sie eines der Verfahren zum
Herstellen einer Verbindung.
Die den Anschlüssen vorangestellten Zahlen geben die empfohlene Reihenfolge an. Umso kleiner die
Zahl ist, desto höher ist die Wiedergabequalität.
a
DIGITAL AUDIO COAXIAL-Anschluss
DIGITAL AUDIO OPTICAL-Anschluss
Bei Eingabe von Mehrkanal-Audioquellen (Digital Bit Stream-Audio) dekodiert das Gerät diese für
die Wiedergabe als Surround-Klang.
Bei dieser Anschlussart müssen Sie die Einstellungen auf dem Gerät ändern.
(
v
Eingangsanschluss einstellen
)
s
AUDIO IN (AUX1)-Anschluss
Damit stellen Sie eine analoge Audioverbindung her. Bei diesem Anschlusstyp wird digitales Audio
zu analogem Audio konvertiert, die Audioqualität kann somit im Vergleich zu den Anschlüssen a
beeinträchtigt sein.
n Videoanschluss
Sie können das Gerät über folgende Verfahren anschließen. Nutzen Sie eines der Verfahren zum
Herstellen einer Verbindung.
Die den Anschlüssen vorangestellten Zahlen geben die empfohlene Reihenfolge an. Umso kleiner die
Zahl ist, desto höher ist die Wiedergabequalität.
a
COMPONENT VIDEO IN-Anschluss
Damit stellen Sie eine analoge Videoverbindung her. Diese Anschlussmethode trennt Videosignale
für die Übertragung entsprechend den Farbkomponenten in 3 Signale, wodurch die bestmögliche
analoge Wiedergabequalität mit einer geringeren Signalbeeinträchtigung erzielt wird.
Bei dieser Anschlussart müssen Sie die Einstellungen auf dem Gerät ändern.
(
v
Eingangsanschluss einstellen
)
s
VIDEO IN (AUX1)-Anschluss
Damit stellen Sie eine analoge Videoverbindung her.
Wenn Sie die folgende Anschlussart verwenden, müssen Sie die Einstellungen für den
Eingangsanschluss ändern.
a
DIGITAL AUDIO COAXIAL-Anschluss
Bei einem Anschluss an mit 1 bezeichnete Anschlüsse ändern Sie “CBL/SAT” zu “AUX2”.
DIGITAL AUDIO OPTICAL-Anschluss
Bei einem Anschluss an mit 1 bezeichnete Anschlüsse ändern Sie “TV AUDIO” zu “AUX2”.
a
COMPONENT VIDEO IN-Anschluss
Bei einem Anschluss an mit 1 bezeichnete Anschlüsse ändern Sie “CBL/SAT” zu “AUX2”.
Informationen zum Ändern der Einstellung finden Sie unter “Eingangszuordnung” (
Einstellung für den Eingangsanschluss
R
L
R
L
OUT
AUDIO
VIDEO
VIDEO
AUDIO
R
L
OUT
s
s
Digitaler Camcorder
GVorderseiteH
a
a
a
VIDEO
AUDIO
COMPONENT VIDEO
Y
P
B
P
R
OUT
OUT
COAXIAL
OPTICAL
OUT
Digitaler Camcorder
GRückseiteH
oder
Genießen Sie Spiele, indem Sie eine Spielkonsole über den AUX1-Eingangsanschluss anschließen. Stellen
Sie in diesem Fall die Eingangsquelle auf “AUX1” ein.
HINWEIS
Wenn ein nicht standardkonformes Videosignal von einer Spielekonsole oder einer anderen Quelle eingeht,
funktioniert die Video-Konvertierungsfunktion (
) u. U. nicht. Verwenden Sie in diesem Fall
den mit dem Eingangsanschluss übereinstimmenden Monitorausgang.
