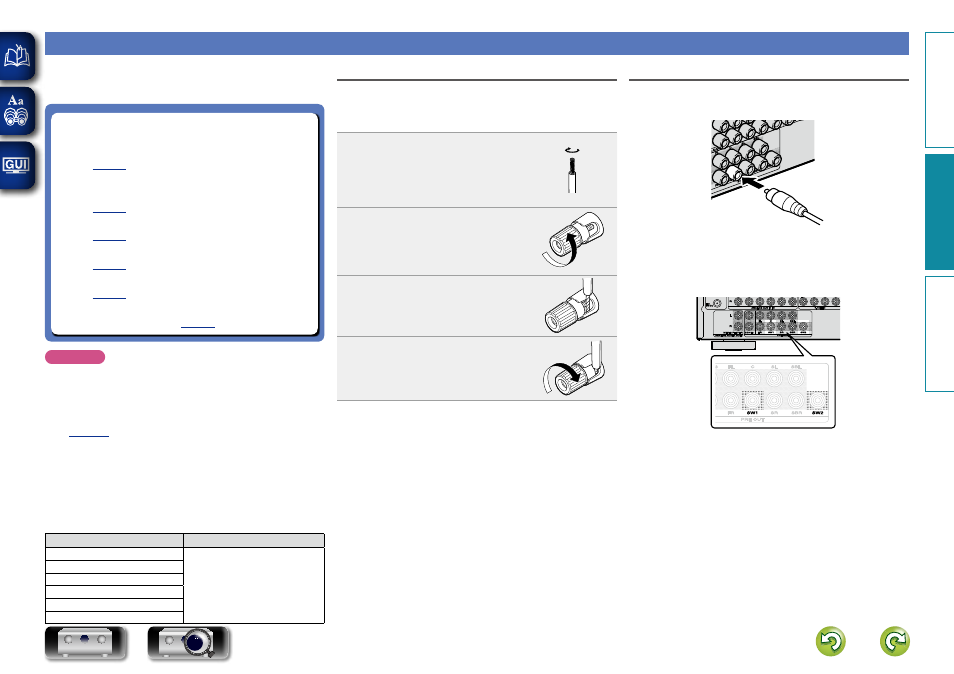

84
Lautsprecheranschluss
In diesem Beispiel werden die Lautsprecher in diesem Raum an das
Gerät angeschlossen.
Dieser Abschnitt enthält eine Beschreibung ihres Anschlusses in
einem typischen Szenario.
n Anschließen von 7.1-Kanal-Lautsprechern unter
Verwendung von Surround-Back-Lautsprecher,
Fronthochtöner und Front-Wide-Lautsprecher
( vSeite 85 )
n Anschließen von 6.1-Kanal-Lautsprechern unter
Verwendung eines Surround-Back-Lautsprecher
( vSeite 86 )
n Anschließen von 5.1-Kanal-Lautsprechern
( vSeite 87 )
n Anschließen von Front-A/B-Lautsprechern
( vSeite 88 )
n Anschließen von 2.1-Kanal-Lautsprechern
( vSeite 89 )
n Anschließen von Front-Lautsprechern über den
Bi-Amp-Anschluss ( vSeite 90 )
HINWEIS
• Trennen Sie die Stromversorgung des Geräts, bevor Sie die
Lautsprecher anschließen. Schalten Sie auch den Subwoofer aus.
• Schließen Sie die Lautsprecherkabel so an, dass sie an den
Anschlussbuchsen nicht überstehen. Die Schutzschaltung
kann u. U. aktiviert werden, wenn die Adern die Schalttafel
berühren oder wenn die Plus- und Minuspole einander berühren
( vSeite 173 “Überlastschutz”).
• Berühren Sie die Anschlussbuchsen der Lautsprecher nicht,
wenn das Gerät an das Stromnetz angeschlossen ist. Dies kann
zu einem Stromschlag führen. Wenn der “Einrichtungsassistent”
ausgeführt wird, folgen Sie den Anweisungen im Bildschirm des
“Einrichtungsassistent”, um die Einstellungen vorzunehmen.
(Die Lautsprecheranschlüsse werden während der Ausführung
des “Einrichtungsassistent” nicht mit Strom versorgt.)
• Verwenden Sie die Lautsprecher mit der unten dargestellten
Lautsprecher-Impedanz.
Lautsprecheranschlüsse Lautsprecher-Impedanz
FRONT
6 – 8 Ω
CENTER
SURROUND
SURROUND BACK
FRONT HEIGHT
FRONT WIDE
Anschließen der Lautsprecherkabel
Überprüfen Sie sorgfältig, dass der linke (L) und der rechte (R) Kanal
und die Pole + (rot) und – (schwarz) an den Lautsprechern richtig an
dieses Gerät angeschlossen wurden, und dass die Kanäle und Pole
richtig miteinander verbunden werden.
1 Isolieren Sie ca. 10 mm des
Lautsprecherkabelendes ab,
verzwirbeln Sie das Ende der
Ader fest, oder versehen Sie es
mit einem Kabelschuh.
2 Drehen Sie den
Lautsprecheranschluss gegen den
Uhrzeigersinn, um ihn zu lösen.
3 Führen Sie Ader des
Lautsprecherkabels bis zum zum
Beginn der Isolierung in den
Lautsprecheranschluss ein.
4 Drehen Sie den
Lautsprecheranschluss
im Uhrzeigersinn, um ihn
festzuziehen.
Anschließen der Subwoofer
Verwenden Sie zum Anschließen des Subwoofers ein Subwoofer-
Kabel.
n Zum Anschluss von zwei Subwoofern
An dieses Gerät können zwei Subwoofer angeschlossen werden.
Von jedem Subwoofer-Terminal wird das gleiche Signal
ausgegeben.
