10
DEUTSCH

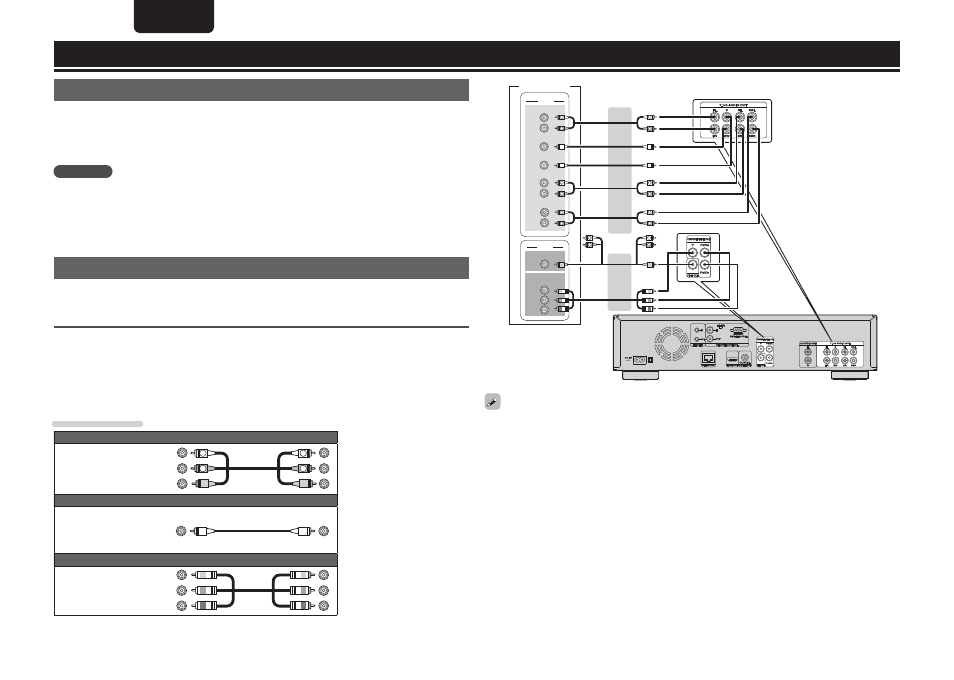

Einfache Anschlüsse
FRONT
SUBWOOFER
R
L
R
L
R
L
SURROUND
SURROUND BACK
CENTER
AUDIO
VIDEO
VIDEO IN
Y
P B
P R
COMPONENT
VIDEO IN
R R
L L
R R
L L
R R
L L
R
L
R
L
AV-Receiver
Bei einer 5.1-Kanalverbindung ist ein Geräteanschluss an die SBR/SBL-Anschlüsse nicht notwendig.
Stellen Sie “Lautsprechereinstellung“-”Konfiguration” auf “5.1Kan“(
vSeite 42).
Wichtige Information
• Schliessen Sie das Gerät vor dem Gebrauch wie folgt an: Richten Sie die Verbindungen
entsprechend der Gerätekomponenten, die Sie anschliessen, ein.
• Je nach Anschlussweise müssen an dem Gerät bestimmte Einstellungen vorgenommen werden.
Weitere Informationen werden im Zusammenhang mit den einzelnen Anschlüssen erläutert.
• Wählen Sie die Kabel (separat erhältlich) entsprechend der anzuschließenden Komponenten.
HINWEIS
• Stecken Sie das Netzkabel erst dann an, wenn alle Geräte angeschlossen wurden.
• Lesen Sie sich vor der Verkabelung auch die Bedienungsanleitungen der anderen anzuschließenden
Komponenten durch.
• Achten Sie auf den richtigen Anschluss des linken und des rechten Kanals (links an links und rechts an rechts).
• Bündeln Sie Netzkabel und Anschlusskabel nicht zusammen. Anderenfalls kann es zu Brumm- oder
anderen Störgeräuschen kommen.
Anschluss eines AV-Receivers
Hinweise zum Anschluss über ein HDMI-Kabel finden Sie unter “Anschluss” ( vSeite 5). In diesem
Abschnitt wird der Anschluss ohne HDMI-Kabel beschrieben.
Anschluss an einen AV-Receiver mit einem analogen Mehrkanal-Audioeingang
• Diese Verbindung ist empfehlenswert, wenn ein an das Gerät angeschlossener AV-Receiver folgende
Spezifikationen hat:
• Keine Unterstützung von HDMI-Eingabe
• Keine Unterstützung von digitalem Audioeingang (koaxial)
• Mit dieser Verbindung ist es möglich, mit dem Gerät ein HD-Audio-Wiedergabesignal auf einer Blu-ray
Disc in analoge Mehrkanalsignale umzukodieren und alle Kanäle auf der Disc, einschließlich Surround-
Back-Kanal-Signale, mit hoher Wiedergabetreue wiederzugeben.
Anschlusskabel
Audio- und Videokabel
Audio- und
Videokabel
R
L
R
L (Weiß)
(Rot)
(Gelb)
Audiokabel
Audiokabel
(Center,
Subwoofer)
(separat erhältlich)
Videokabel
Komponenten-
Videokabel
(separat erhältlich) (Grün)
(Blau)
(Rot)
