Bezeichnung der teile und deren Funktionen

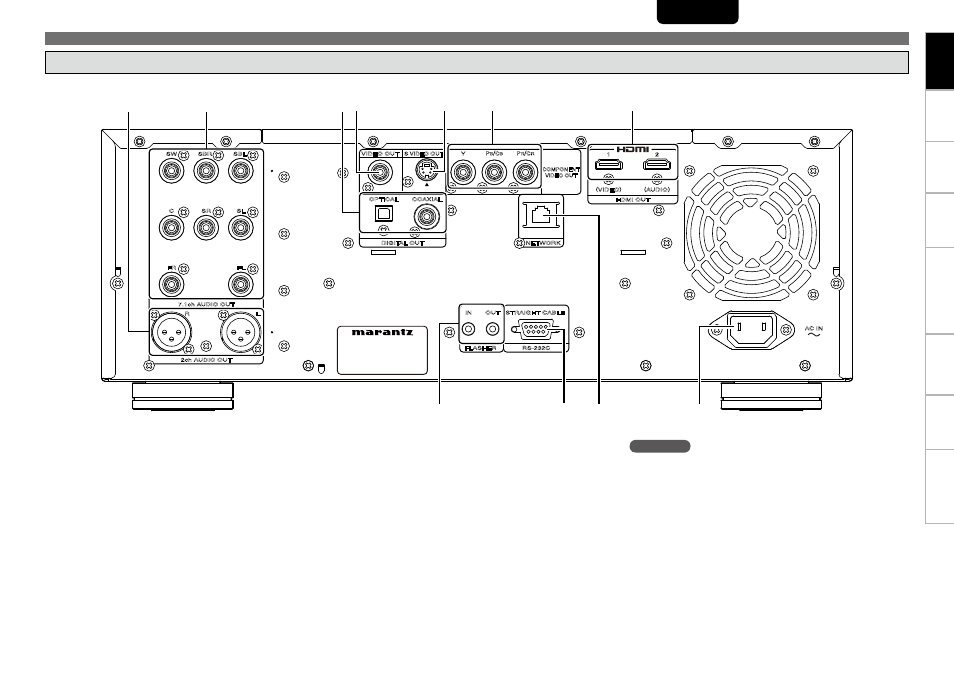

Rückseite
Lesen Sie hinsichtlich der hier nicht erklärten Tasten die in den Klammern ( ) angegeben Seiten.
q
FLASHER IN/OUT-Buchse
An diesen seriellen Anschluss kann externes Steuergerät oder ein
für Wartungszwecke verwendetes Gerät angeschlossen werden.
(Verwenden Sie eine gerade gepoltes serielles Kabel für diesen
Anschluss.)
w
RS-232C-Anschluss
Steueranschluss für eine Systemerweiterung.
e
NETWORK-Anschluss ·······························································(21)
r
AC-Eingang (AC IN) ··································································(22)
t
HDMI OUT-Anschlüsse ·······················································(13, 14)
Signal-Ausgänge von jeder Anschluss-Änderung, abhängig von
Einstellung des HDMI-Modus.
y
COMPONENT VIDEO OUT-Anschlüsse ···································(19)
u
S-VIDEO OUT-Anschluss ·························································(19)
i
VIDEO OUT-Anschluss ·····························································(19)
o
DIGITAL OUT OPTICAL/COAXIAL-Anschlüsse ······················(17)
Q0
7.1ch AUDIO OUT-Anschlüsse ·················································(18)
Q1
2ch XLR AUDIO OUT-Anschlüsse ············································(20)
Für in Multikanal aufgezeichnete Software werden auf 2 Kanäle
heruntergemischte Analogsignale ausgegeben.
HINWEIS
Berühren Sie nicht die inneren Anschlusskontakte auf der Rückseite.
•
Elektrostatische Entladung könnte das Gerät beschädigen.
Stecken Sie nicht Ihren Finger oder Fremdkörper in die Lüfteröffnung.
•
Dies kann zu Verletzungen oder Geräteschäden führen.
Erste Schritte
NETWORK
7.1ch AUDIO OUT
2ch AUDIO OUT
FR
IN
OUT
STRAIGHT CABLE
FL
C
SL
SR
SW
SBL
SBR
R
L
COMPONENT
VIDEO OUT
1
2
HDMI OUT
(VIDEO)
(AUDIO)
P
R
/
C
R
P
B
/
C
B
Y
S VIDEO OUT
VIDEO OUT
COAXIAL
DIGITAL OUT
OPTICAL
AC IN
MODEL NO. UD9004
FLASHER
RS-232C
Q0
Q1
o
u
i
t
q
w
e
r
y
