43

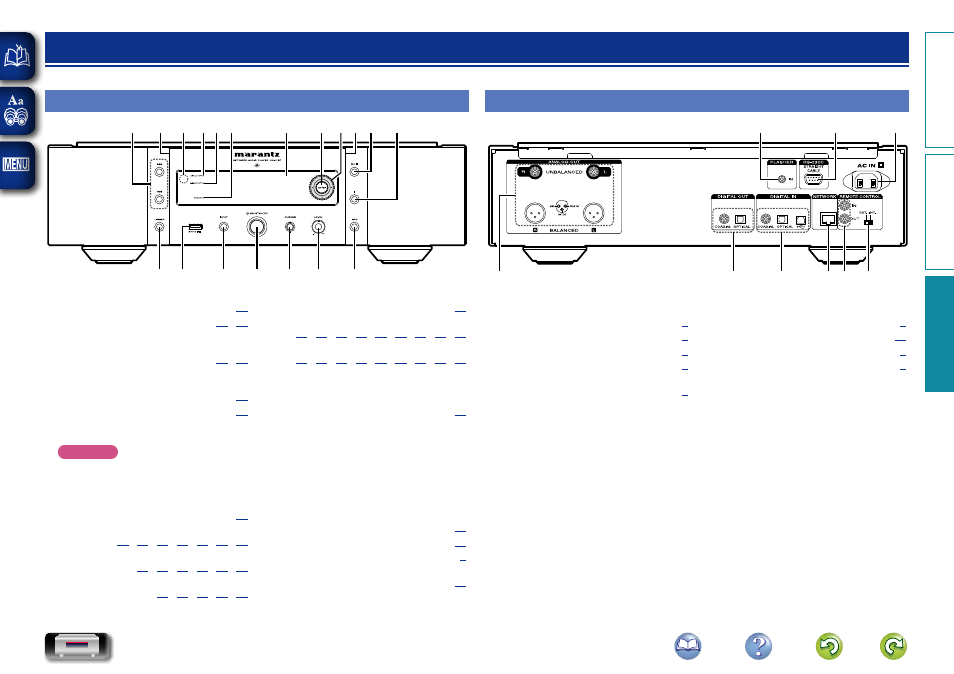

Bezeichnung und Funktionen der Teile
Für Tasten, die hier nicht beschrieben sind, siehe die in Klammern ( ) angegebene Seite.
Vorderseite
q w e r t y u
i o Q0 Q1 Q2 Q6 Q7 Q3 Q5 Q4 Q8 Q0
q DIMMER-Taste ··································· ( 22 )
w USB-Anschluss ···························· ( 30 , 32 )
Zum Anschließen von iPod- oder USB-
Speichergeräten.
e INPUT-Taste ································ ( 21 , 54 )
Wählt die Eingangsquelle aus.
r Netzschalter
(X ON/STANDBY) ····························· ( 21 )
t Kopfhörerbuchse (PHONES) ············· ( 22 )
Hier kann ein Kopfhörer angeschlossen
werden.
HINWEIS
Zur Vermeidung von Gehörschäden sollte
die Lautstärke nicht übermäßig hoch
eingestellt werden.
y Lautstärkeregler für Kopfhörer
(LEVEL) ················································ ( 22 )
u Informationstaste (INFO)
··················· ( 23 , 25 , 27 , 28 , 31 , 33 , 35 )
i Stopptaste (2)
·························· ( 23 , 25 , 27 , 28 , 30 , 33 )
o Wiedergabe-/Pause-Taste (1/3)
································· ( 27 , 28 , 30 , 32 , 41 )
Q0 Beleuchtung ······································ ( 22 )
Q1 Pfeiltasten (uio p)
····· ( 11 , 12 , 15 , 18 , 23 , 29 , 30 , 32 , 40 )
Q2 ENTER-Taste
····· ( 11 , 12 , 15 , 18 , 23 , 29 , 30 , 32 , 40 )
Q3 Display
Zeigt den Status der Wiedergabe,
Einstellungen usw. an.
Q4 STANDBY-Anzeige ····························· ( 21 )
Schaltet das Gerät ein und aus (Standby).
Die STANDBY-Anzeige ändert sich
entsprechend dem Gerätestatus wie unten
dargestellt.
• Eingeschaltet: Aus
• Standby: Rot
• “Netzwerk-Steuerung” – “An”: Orange
• iPod laden im Standby: Orange
Q5 Anzeige für “Digitalausgang” “aus”
(DIGI. OUT OFF) ·································· ( 18 )
Q6 DISPLAY OFF-Anzeige ······················· ( 22 )
Q7 Fernbedienungssensor ························ ( 4 )
Q8 Tasten zum Überspringen/Suchen
(8, 9) ·········································· ( 29 )
Rückseite
q w e t y r
u i o
q ANALOG OUT-Anschlüsse
(UNBALANCED/BALANCED) ·············· ( 6 )
w DIGITAL OUT-Anschlüsse ··················· ( 7 )
e DIGITAL IN-Anschlüsse ······················· ( 7 )
r NETWORK-Anschluss ·························· ( 8 )
t REMOTE CONTROL-Anschlüsse
(IN/OUT) ··············································· ( 9 )
y Schalter für extern/intern
(EXT./INT.) ············································ ( 9 )
u Wechselstromeingang (AC IN) ········· ( 10 )
i RS-232C-Anschluss ······························ ( 9 )
o FLASHER IN-Buchse (IN) ····················· ( 9 )
