6
HINWEIS
• Stecken Sie das Netzkabel erst dann an, wenn alle Geräte
angeschlossen wurden.
• Lesen Sie sich vor der Verkabelung auch die
Bedienungsanleitungen der anderen Komponenten durch.
• Achten Sie auf den richtigen Anschluss des linken und des
rechten Kanals (links an links und rechts an rechts).
• Bündeln Sie Netzkabel und Anschlusskabel nicht
zusammen. Anderenfalls kann es zu Brumm- oder anderen
Störgeräuschen kommen.
• Schließen Sie das Gerät nicht an den PHONO-
Eingangsanschlüssen des Verstärkers an.

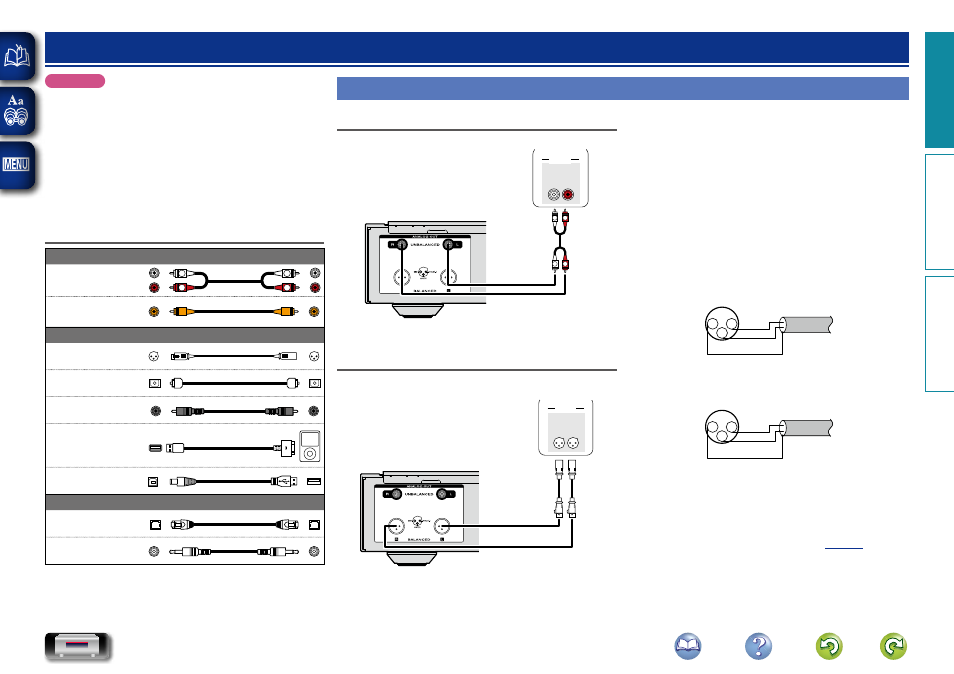

Anschlusskabel
Audiokabel (im Lieferumfang enthalten)
Audiokabel
R
L
R
L
Fernbedienungskabel
Audiokabel (separat erhältlich)
Symmetrisches
Audiokabel
Optisches Kabel
Digitales
Koaxialkabel
iPod-Kabel
USB-Kabel
Kabel (separat erhältlich)
LAN-Kabel
Kabel mit Mono-
Mini-Stecker
Anschlüsse
Analoge Anschlüsse
UNBALANCED
R L
AUDIO
R L
IN
AUDIO
R L
Verstärker
BALANCED
BALANCED
L R
IN
AUDIO
R L
R L
BALANCED-
Buchsen
n BALANCED-Buchsen
Die BALANCED-Buchsen dieses Geräts sind mit XLR-
Anschlüssen ausgestattet, wie sie bei professionellen
Geräten häufig Verwendung finden. Ihre Eigenschaften
werden im Anschluss aufgeführt.
• Die Ausführung mit 3 Pins ermöglicht die Übertragung des
Musiksignals als symmetrisches Signal, das nur wenig
von externen Störungen beeinflusst wird.
• Der abnehmbare Verschlussmechanismus minimiert
das Steckerspiel und erhöht die Zuverlässigkeit des
Anschlusses.
Der für professionellen Einsatz konzipierte XLR-Stecker
ist im Innern nach einem der beiden folgenden Systeme
verdrahtet. Dieses Gerät verwendet das System der USA.
• System USA (w PIN=MINUS (COLD) e PIN=PLUS (HOT))
1 2
3
HOT
COLD
GND
• Europäisches System
(w PIN=PLUS (HOT) e PIN=MINUS (COLD))
1 2
3
COLD
HOT
GND
Wenn ein Gerät, das das europäische System verwendet,
mit einem symmetrischen Kabel angeschlossen wird,
kann das reproduzierte Signal eine Phaseninvertierung
aufweisen.
Um die Invertierung zu korrigieren, stellen Sie im Menü für
“Phase” die Option “Invertiert” ein ( vSeite 19 ).
