Microsens Gigabit Ethernet Micro Switch 6 Port PoE+ Generation 6 - Handbuch

Inbetriebnahme
Gigabit Ethernet Installations-Switch
Generation 6
Bei Geräten mit einer internen 230 VAC Stromversorgung darf die Installation ausschließlich von
qualifiziertem Fachpersonal durchgeführt werden. Dabei ist die richtige Belegung von L- und N-Leiter
sowie des Schutzleiters (PE) zu beachten (gemäß Abbildung auf Geräte-Typenschild).
Bei Geräten mit 44-57 VDC Stromversorgung ist die Polung (+/- Klemmenbeschriftung) zu beachten.
Eine Erdung des Gerätes ist immer erforderlich.
Installation der Stromversorgung
Nach dem Anschließen der Stromversorgung ist der Switch mit seinen Werkseinstellungen sofort
betriebsbereit.
Rücksetzen des Switches

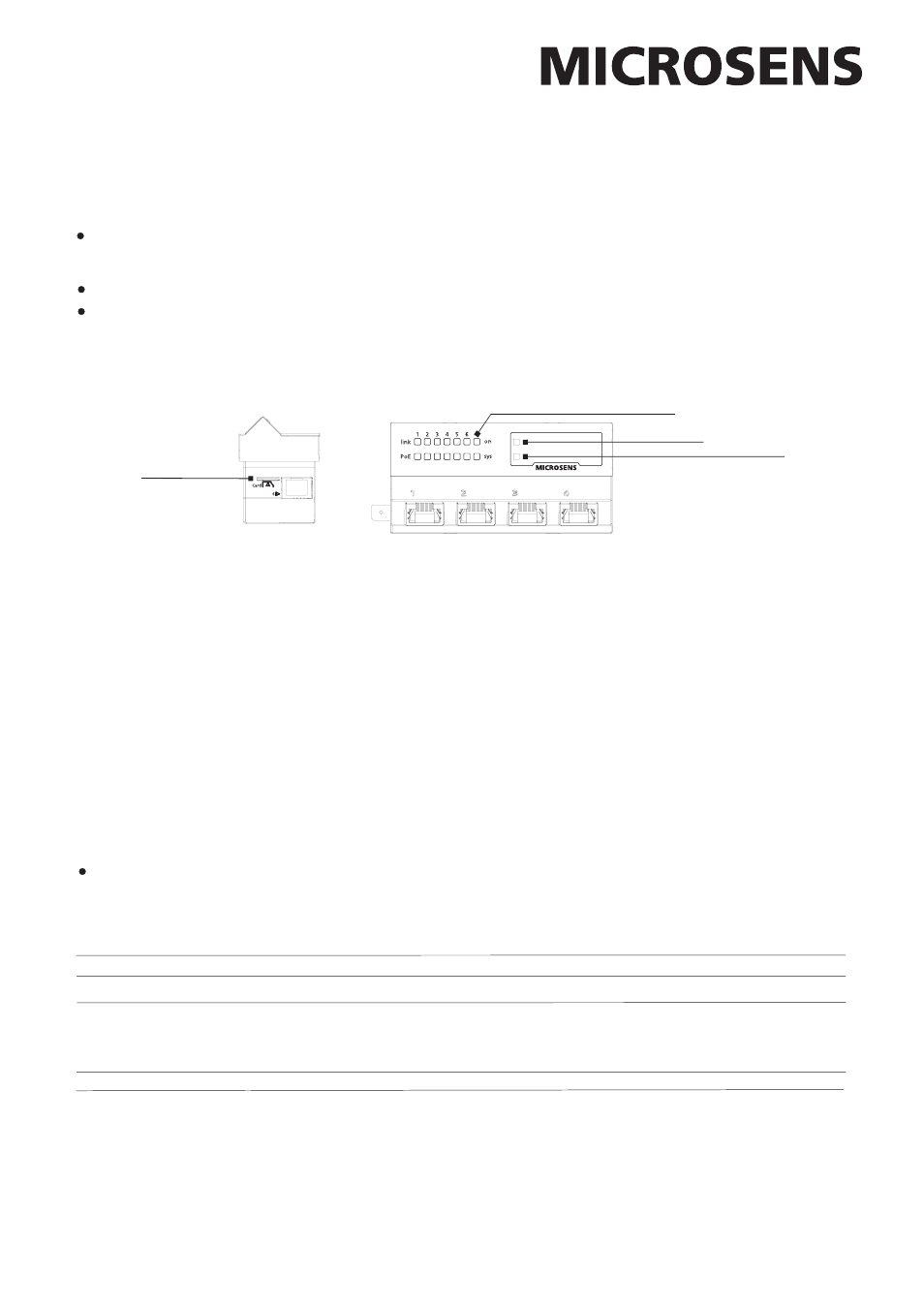

Für die Bedienung des Switches befinden sich neben dem Beschriftungsfeld zwei Tasten (s. Abbildung). Durch
kurzes Auslösen der Reset-Taste (Hardware Reset) werden Speicher und MAC-Tabelle gelöscht und alle
Verbindungen neu initialisiert. Die gespeicherte Konfiguration des Gerätes (Switch sowie Management) bleibt
vollständig erhalten.
Rücksetzen auf Werkseinstellungen
Vergabe einer IP-Adresse
Verwendung des ‘Switch IP Config Tool'
Durch Drücken und Loslassen der Taste ‘Factory Defaults’ wird folgende Aktion ausgelöst:
- 2s halten: ‘sys’-LED leuchtet blau
- Switch startet IPtool
- 10s
Für die Inbetriebnahme des Netzwerkmanagements muss der Switch mit einer gültigen IP-Adresse
ausgestattet werden. Dies kann automatisch per DHCP (Werkseinstellung) oder manuell mit Hilfe des
Switch IP Config Tool' oder der NMP Software erfolgen.
Das ‘Switch IP Config Tool' steht auf unserer Homepage www.microsens.de zum Download bereit. Nach der
Installation der Software muss zuerst das verwendete Network Interface des PCs ausgewählt werden. Für die
weiteren Schritte müssen sich die zu konfigurierenden Geräte im gleichen IP-Segment wie der PC befinden.
halten: ‘sys’-LED blinkt blau - Switch startet mit ‘Factory Default’- Einstellungen,
aber IP-Einstellungen bleiben unverändert.
- 20s halten: ‘sys’-LED blinkt magenta - Switch startet mit ‘Factory Default’- Einstellungen,
IP-Einstellungen werden ebenfalls zurückgesetzt
Wird die Taste mehr als 30 Sekunden gehalten, leuchtet die LED grün und keine Änderung wird
vorgenommen. Nach dem Lösen der Taste erlischt die ‘sys’-LED wieder.
‚
Über den Button ‘MAC-based Device Discovery’ werden die Installations-Switches des Segments erkannt
und aufgelistet. Aus dieser Liste kann nun jedem Switch eine IP-Adresse zugewiesen werden.
Benutzerlevel für den Managementzugriff
Nach einer erfolgreichen IP-Konfiguration ist das Netzwerkmanagement per Web (http/https)- und Telnet/ssh-
Interface sofort erreichbar. Folgende Benutzerlevel sind voreingestellt:
User Passwort Zugriff Anmerkungen
public microsens Nur Lesen Es können keine Änderungen vorgenommen werden.
user microsens Eingeschränktes Schreib-Zugriff auf ausgewählte Parameter, wie Alias-Namen
Schreiben Uhrzeit, Test-Funktionen etc.
admin administrator Volle Rechte Es können sämtliche Einstellungen vorgenommen werden.
Managementsoftware NMP
Mit der Network Management Platform (NMP) bietet MICROSENS eine universelle Managementsoftware an,
mit der sich sämtliche Netzwerkkomponenten von MICROSENS zentral konfigurieren und überwachen lassen.
Durch eine übersichtliche, grafische Darstellung sowie intelligente Automatismen wird der Administrator bei
seinen Aufgaben erheblich entlastet. Eine aktuelle Version steht auf unserer Homepage www.microsens.de
zum Download bereit. Für die Verwendung ist eine Lizenzdatei erforderlich.
MICROSENS GmbH & Co. KG, Küferstraße 16, D-59067 Hamm, Germany V1.3-0713-PK
Installation der SD-Karte
Bitte stecken Sie die mitgelieferte SD-Karte vor der weiteren Installation in den vorgesehenen Schacht ‘Card’
(siehe Bild).
Firmware-Updates
Aktuelle Firmware-Versionen finden Sie auf www.microsens.de.
Für Fragen steht Ihnen unser technischer Support unter [email protected] zur Verfügung
Hardware Reset
Status-LED
SD-Card Slot
Factory Defaults
