Beschreibung
Bei Gigabit-Ethernet ergeben sich normalerweise gemäß dem 1000Base-SX Standard
realisierbare Reichweiten von 550 m für die 50/125 µm Multimode Faser bzw. bei der
Verwendung der 62,5/125 µm Multimode-Fasern sogar von nur 275 m.
Der Multimode Extender dient für die Übertragung von Gigabit-Anwendungen auf
vorhandenen Multimode-Strecken und ermöglicht dabei Reichweiten von bis zu 2 km.
Somit ist eine Migration multimodebasierender Backbones auf zukünftige Gigabit-
Anwendungen unproblematisch und kostengünstig realisierbar. Ein Austausch der
bestehenden Multimode- gegen Monomode-Fasern ist nicht notwendig.
Das Einsatzgebiet des Gerätes ist nicht nur auf Gigabit-Ethernet (1,25 GBit/s)
beschränkt. Andere Anwendungen wie Gigabit Fiber Channel (1,0625 GBit/s) können
ebenfalls übertragen werden.
Der Konverter ist in Form einer Einschubkarte ausgelegt, welche in die MICROSENS
modularen Medienkonvertersysteme montiert wird. Neben den Tischgehäusen in
Einzel- und Doppelversion stehen dem Anwender spezielle 19“-Chassis für die
Aufnahme von bis zu 12 Einschüben zur Verfügung.
In Kombination mit dem MICROSENS SNMP Management Modul (MS416020) kann der
Konverter per SNMP/web-basierten Management überwacht (nur für MS416651M)
werden.

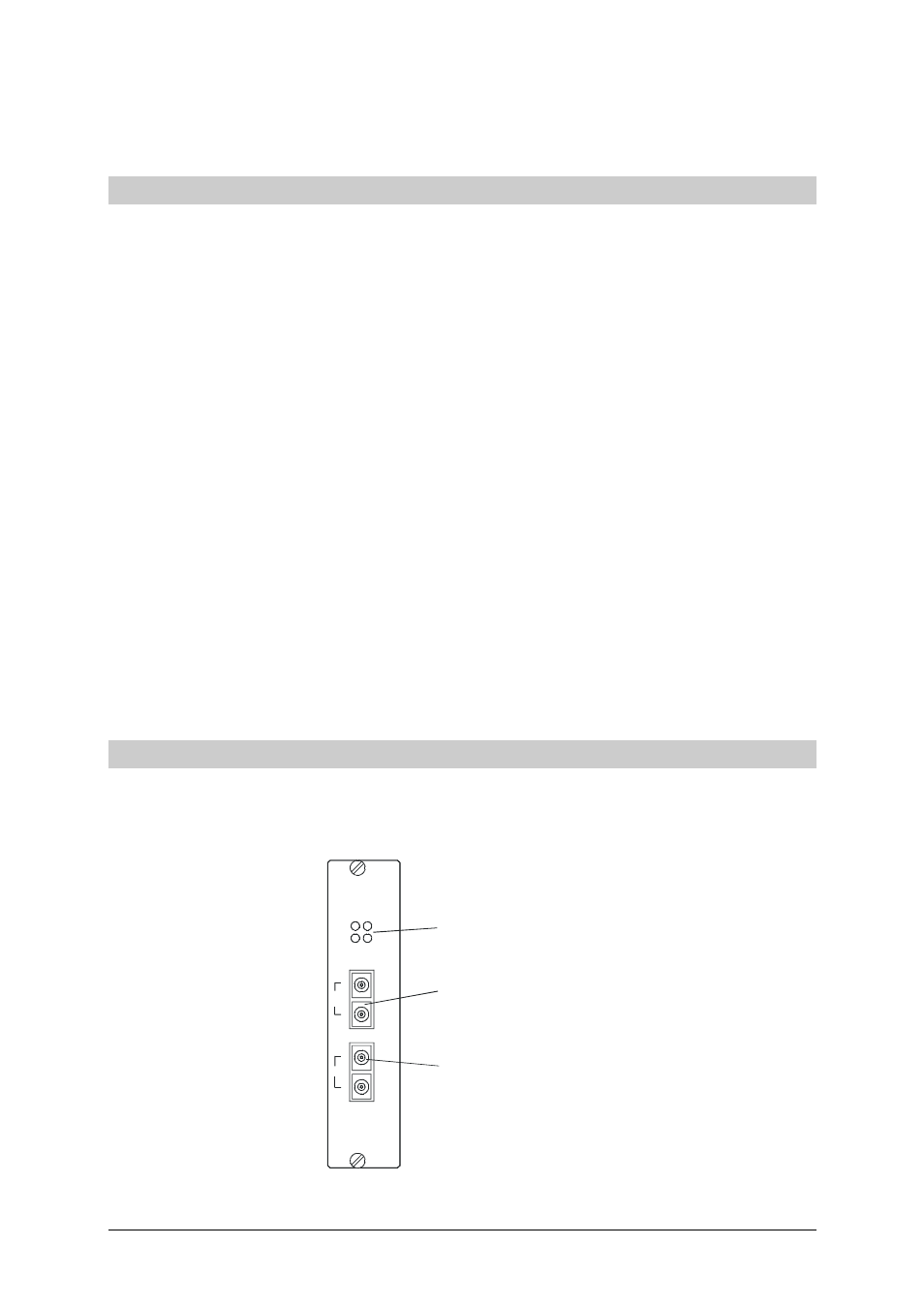

Anschlüsse
Auf der Frontseite des Moduls befinden sich folgende Anschlüsse:
LED Anzeigen
Anschluss Multimode
bis max. 2 km
Anschluss Multimode
bis max. 550m
Gigabit Extender
MICROSENS
Tx
Tx
Rx
Rx
PWR
LINE
LINK
Line
Ext.
Local
ALARM
LOCAL
LINK
1
2
