NIStune Type 3 Benutzerhandbuch
Seite 5
Type 3 Hardware Installation Manual
Page 4 of 10
1. Einbau des Steckverbinders

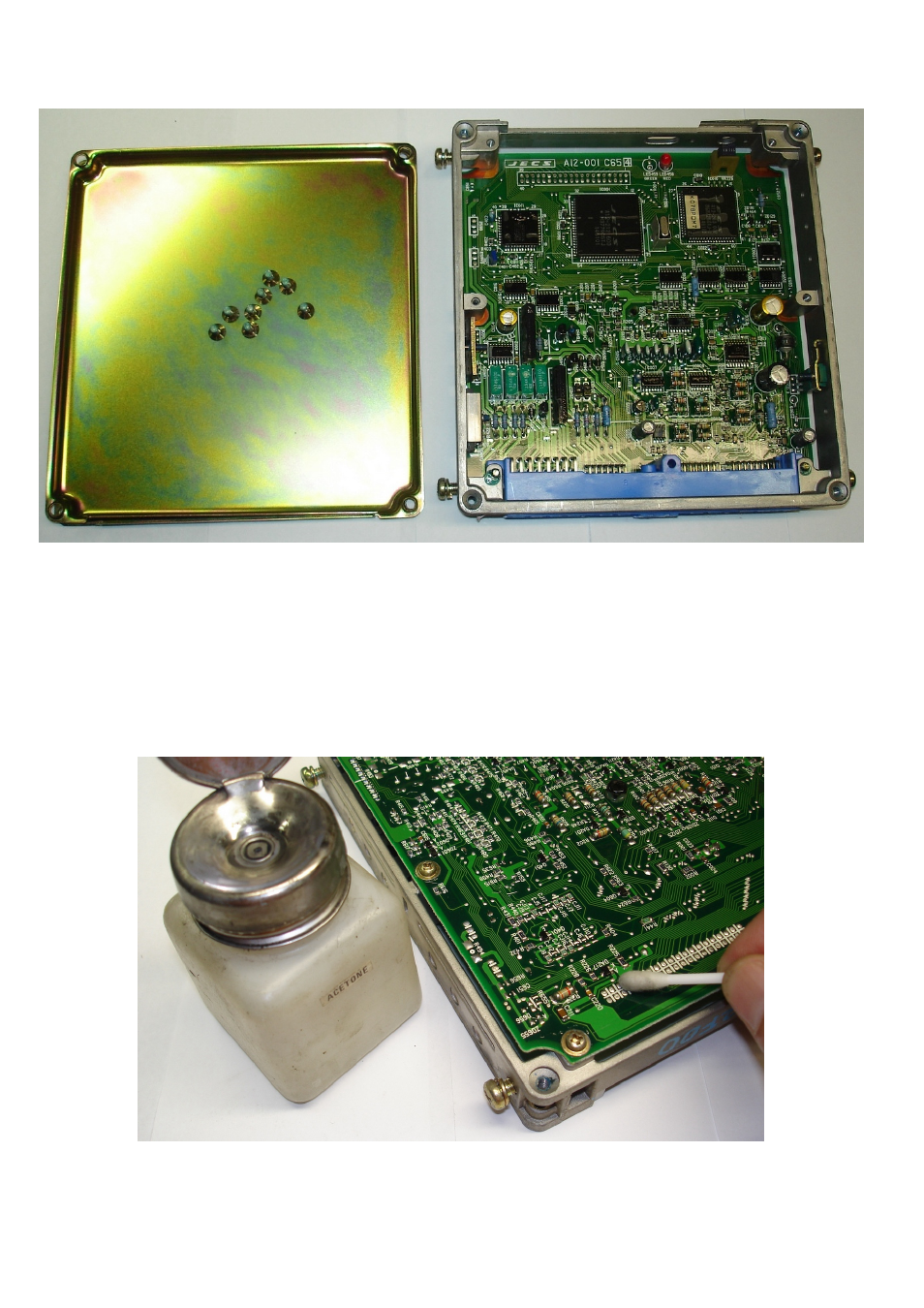

• Entfernen sie die obere und untere Abedeckung des Steuergerätes
Hinweis: Die Schrauben der Deckel sind mit Schraubensicherungslack fixiert. Sie lassen sich meist etwas
schwierig lösen. Benutzen sie unbedingt einen 100% passenden Schraubendreher. Ansonsten rutscht der
Schraubendreher schnell im Kreuzschlitz und ist schnell “rund”. Ist kein wirklich passender
Schraubendreher zur Hand, bietet es sich eventuell an einen Akkuschrauber mit dem entpsprechenden
Biteinsatz zu benutzen.
• Entfernen sie den Schutzlack in den Bereichen wo gelötet werden muss.
Benutzen sie dazu Aceton oder ein anderes geeignetes Lösungsmittel und ein Wattestäbchen. Entfernen
sie den Schutzlack auf der Ober- und Unterseite der Platine im Bereich des 2x20pol. Stecker sowieim
Bereich der SMD-Lötbrücken (Fotos dazu weiter unten in der Anleitung).
