Teil 7
3). Stellen Sie S1 für den Sicherheitscode ein, um die Kassenlade zu
öffnen. Beim normalen Gebrauch sollte der Sicherheitscode eine nicht
anzeigbare
ASCII-Zeichenfolge sein, beispielsweise eine
Hexadezimalzahl zwischen 01 und 1F. Beachten Sie hierzu die
Abbildung der Rückblende unten.

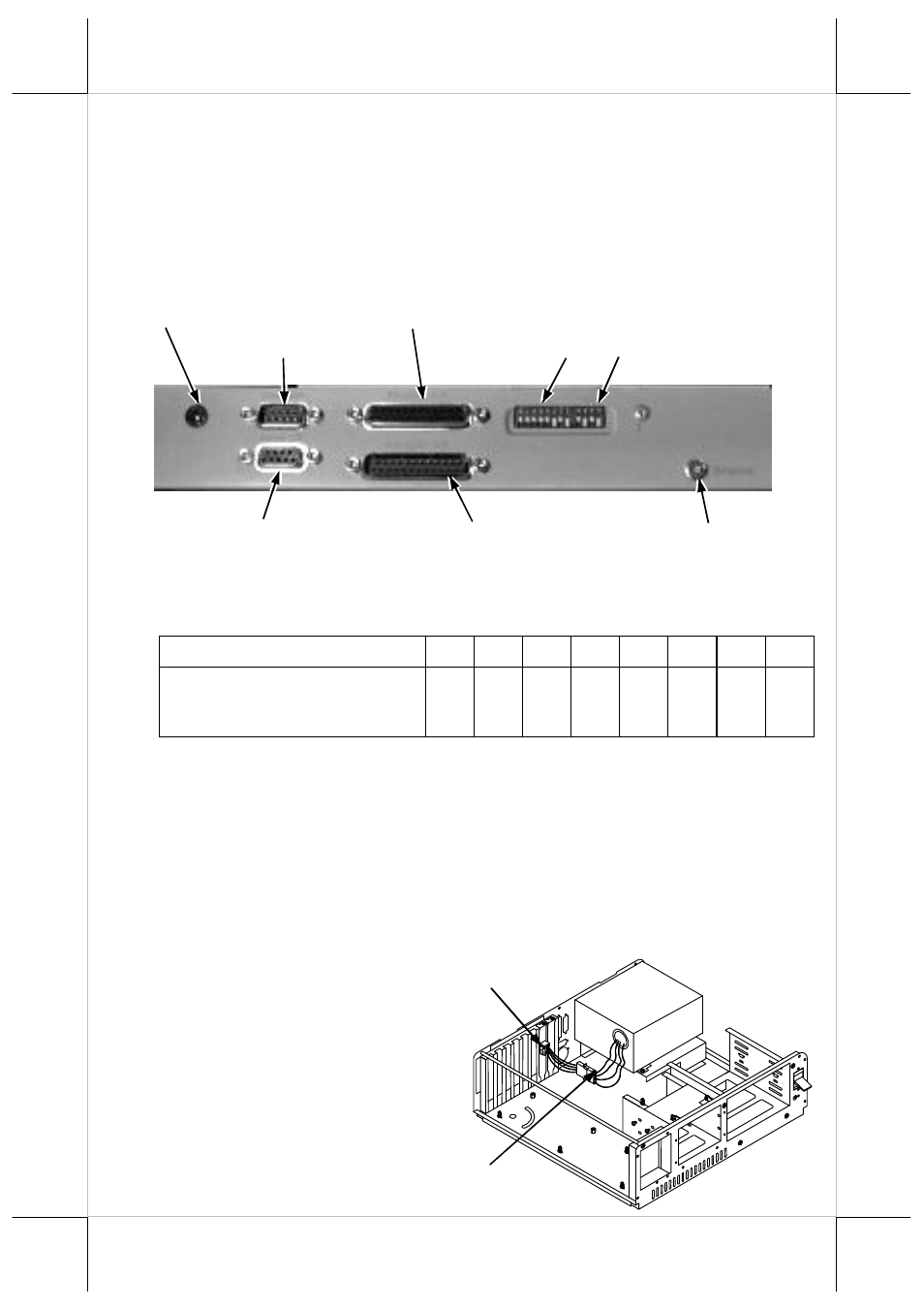

Abbildung der Rückblende von CR-4001 / 4101 / 4211 / 4002 / 4102 / 4212 /
4003 / 4103 / 4213.
S1
Stellen Sie den Sicherheitscode ein. (Standardeinstellung: BIT 1,2,3
AUS und BIT 4,5,6,7,8 EIN. Der Sicherheitscode ist 07H)
BIT 1 2 3 4 5 6 7 8
Zum Sicherheitscode
hinzuzufügende Zahl, falls
AUS. 1 2 4 8 16 32 64 128
S2 Zum Empfang des Sicherheitscodes über Pin2 von P4 (DB9F) BIT1
EIN und BIT2 AUS.
Zum Empfang des Sicherheitscodes über Pin3 von P4 (DB9F) BIT1
AUS und BIT2 EIN*.
Für dedizierte RS-232C BIT3 AUS und BIT4 EIN.
Für nicht dedizierte RS-232C BIT3 EIN und BIT4 AUS*.
(* bezeichnet die werksseitige Einstellung)
CR-4004 / 4104 / 4214 / 6214
1). Öffnen Sie das PC-
Gehäuse. Setzen Sie die
Metallhalterung mit dem
Stromanschluss in eines
der E/A-Fenster.
2). Verbinden Sie das Kabel
mit dem Stromanschluss
des HDD-Typs der PC-
Stromversorgung. Siehe
SERIELLER
EINGANG (DB9F)
PARALLELER EINGANG
(DB25M)
MASSE
EINGANG 12 V AC
SERIELLER
AUSGANG (DB9M)
PARALLELER AUSGANG
(DB25F)
1 8
4
1
S2 S1
In der oberen Position ist der
Schalter eingeschaltet
616P-
TELEFONBUCHSE
NETZKABEL
