Abbildung unten. Schließen Sie dann das PC-Gehäuse.
3).
Verbinden Sie den Stecker DB-9 mit dem seriellen COM1- oder COM2-
Port des Computers. Verbinden Sie den 4P-Telefonstecker mit der
hinzugefügten E/A-Halterung. Siehe
Abbildung unten
.
CR-4015 / 4005-II / 4115 / 4105-II / 4225 / 4215-II / 6015 / 6215
1).
Legen Sie eine Ladennummer für die Kassenlade fest, damit die
Kassenlade bei der USB-Kommunikation entsprechend reagiert.
Beachten Sie für die Einstellung von Switch S1 entsprechend der
Ladennummer die Tabelle „Switch-Einstellungen“ unten, sofern die
Ladennummer nicht 7 lautet. Bitte beachten Sie, dass in einem System
niemals zwei USB-Schnittstellenladen mit derselben Ladennummer
existieren dürfen.

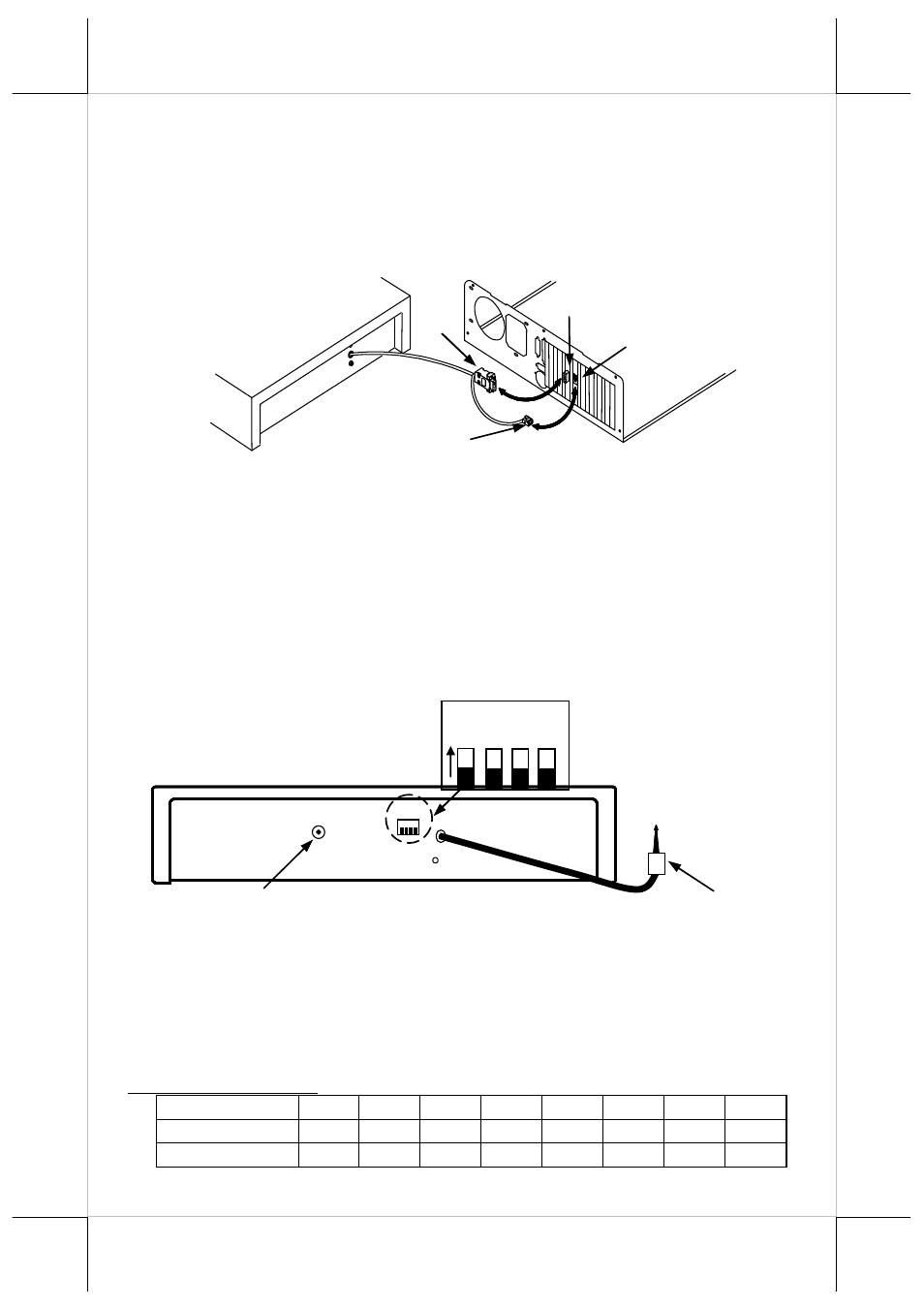

Rückansicht von Kassenladenmodell CR-4015 / 4005-II / 4115 /
4105-II / 4225 / 4215-II / 6015 / 6215 mit USB-Schnittstelle
Bei CR-4015 / 4115 / 4225 / CR-6015 ist an der Rückseite kein
Netzstromeingang vorhanden.
Switch-Einstellungen:
Lade
0
1
2
3
4
5
6
7
SW1
EIN
AUS
EIN
AUS
EIN
AUS
EIN
AUS
SW2
EIN
EIN
AUS
AUS
EIN
EIN
AUS
AUS
COM1
616P-TELEFONBUCHSE
4P-
TELEFONBUCHSE
DB9
USB-Anschluss von CR-4015 / 4005-II /
4115 / 4105-II / 4225 / 4215-II / 6015 / 6215
Verbindung mit
USB-Port am
Haupt-PC
Masse
Stromanschlussbuchse von CR4005-
II/4105-II/4215-II/6215
1
2
3
4
EI
N
EINGANG 12 V AC
S1
Rückansicht
