1 2 3
A B

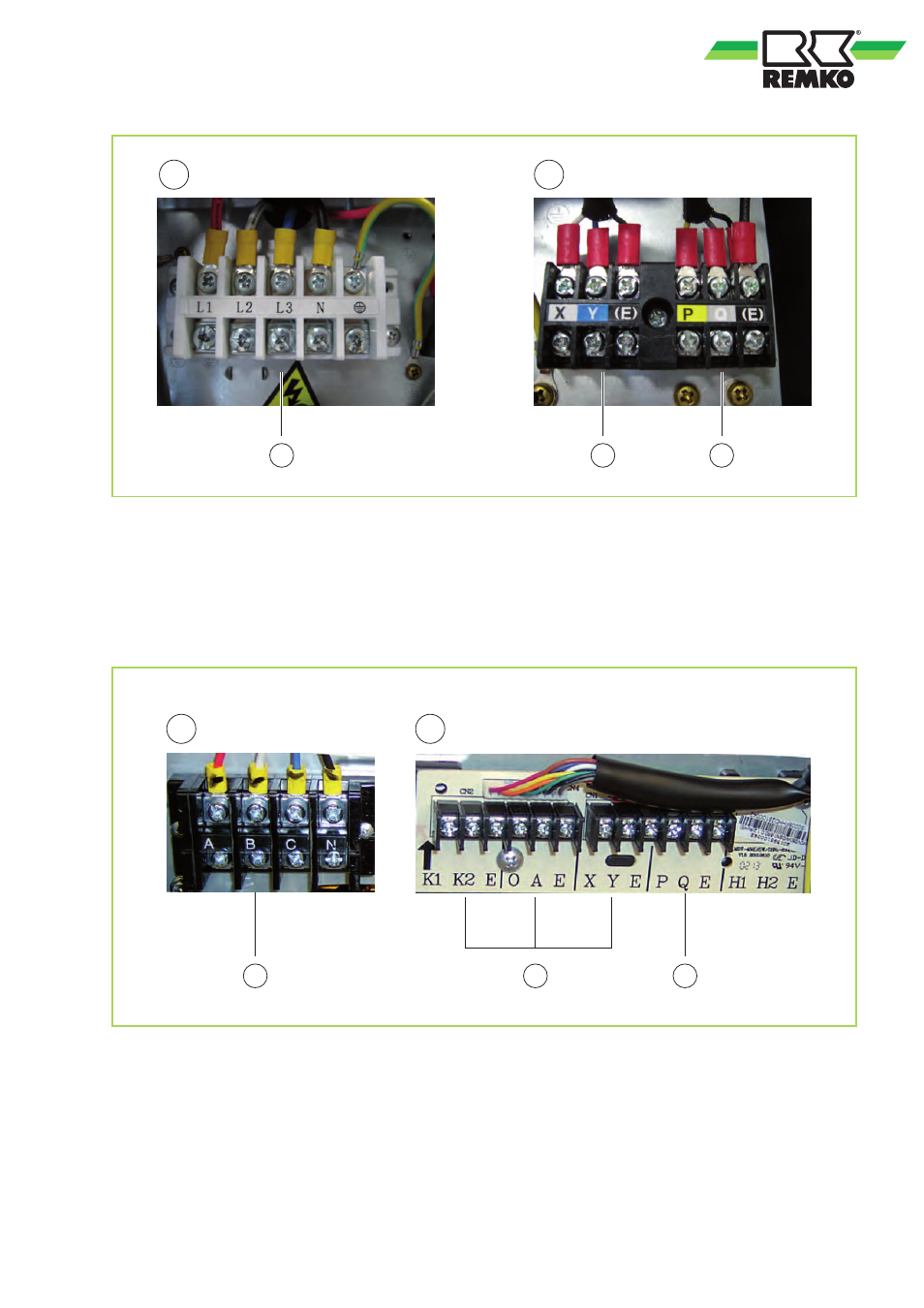

Abb. 27: Elektrischer Anschluss der Leitungen an die Außenteile MVV 1200-1600 DC
A: Klemmblock Zuleitung
B: Klemmblock Kommunikation
1: Netzzuleitung
2: Nicht belegt
3: Steuerleitung
1 2 3
A B
Abb. 28: Elektrischer Anschluss der Leitungen an das Außenteil MVV 2000 DC
A: Klemmblock Zuleitung
B: Klemmblock Kommunikation
1: Netzzuleitung
2: Nicht belegt
3: Steuerleitung
