12
REMKO PWL
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.

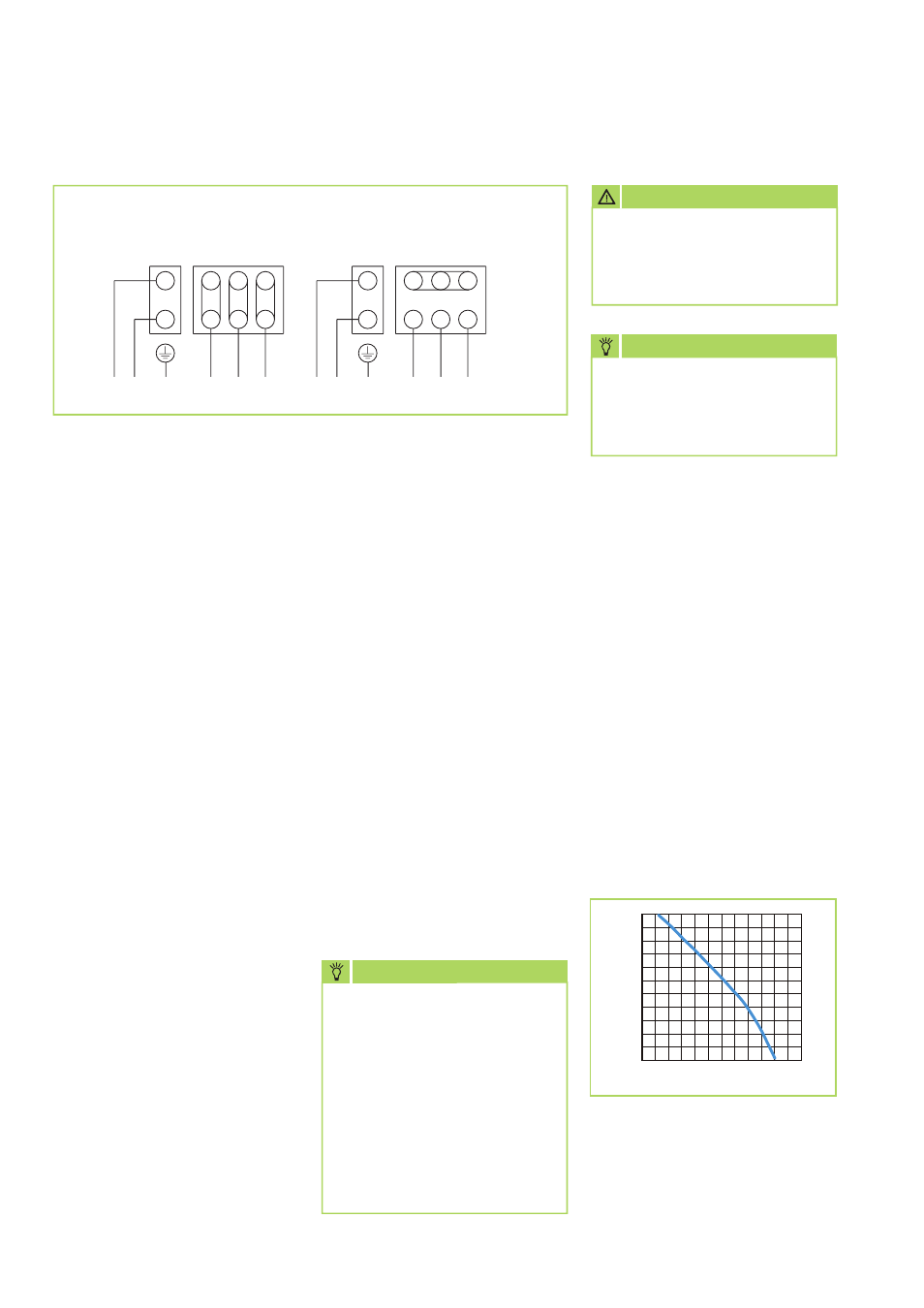

hohe Drehzahl
∆ - Schaltung
niedere Drehzahl
Y - Schaltung
TK W2 U2 V2
TK U1 V1 W1
PE L1 L2 L3
TK W2 U2 V2
TK U1 V1 W1
PE L1 L2 L3
Ventilatormotor 400 V 2-stufig
Kondensatpumpe
Anschlussschema
HINWEIS
Alle Anschlussklemmen der
Elektroverdrahtung sind auf ih-
ren festen Sitz zu kontrollieren
und ggf. nachzuziehen.
HINWEIS
Vor der endgültigen Inbetrieb-
nahme der Anlage ist die
Funktion der Kondensatpumpe
in Abhängigkeit zur Förder-
höhe zu testen. Füllen Sie
Wasser in die Kondensatwan-
ne des Gerätegehäuses und
überprüfen Sie die Funktion
der Pumpe. Vergewissern Sie
sich, dass die Pumpe nach dem
Abpumpen ausschaltet.
ACHTUNG
Der elektrische Geräteanschluss
ist durch autorisiertes Fachper-
sonal nach DIN EN 60335-1
und VDE 0116 auszuführen.
Geräte-Standardausführung: ∆/Y Umschaltung und Thermokontakte.
max. Förderstrom: 50 l/h
max. Förderhöhe: 20 m
max. Saughöhe: 7 m
Anschluss Ø innen: 6 mm
Temperaturschutz bei: 130 °C
0 10 20 30 40 50 60
0
4
8
12
16
20
Fö
rd
er
hö
he
in
M
et
er
Liter pro Stunde
Die kompakte Kondensatpumpe
muss im Kühlbetrieb das anfallen-
de Kondensat abpumpen.
Die Pumpe ist eine selbstansau-
gende Rotationsmembranpumpe.
Abgepumpt wird das Kondensat
über einen flexiblen PVC Konden-
satschlauch mit einem Innendurch-
messer von 6 mm.
Sicherheitshinweise:
■ Vergewissern Sie sich, dass die
Stromversorgung unterbrochen
wurde, bevor Sie die Konden-
satpumpe anschließen, ent-
fernen oder ersetzen
■ Benutzen Sie die Kondensat- Benutzen Sie die Kondensat-
pumpe nicht zum Abpumpen
von brenn-baren und explo-
siven Flüssigkeiten wie Benzin,
Heizöl, Lösungsmitteln etc.
■ Die Kondensatpumpe darf nur
zum Abpumpen von Flüssig-
keiten verwendet werden,
gegen die das Pumpenmaterial
beständig ist
■ Benutzen Sie die Kondensat- Benutzen Sie die Kondensat-
pumpe nicht in einer explosiver
Atmosphäre
■ Der elektrische Anschluss muss
gemäß des Anschlussplans
erfolgen. Stellen Sie sicher, dass
die Stromversorgung gemäß
den gesetzlichen Bestimmungen
geerdet ist
■ Vergewissern Sie sich, dass die
Kondensatpumpe nicht höher
als 7 m(maximale Saughöhe)
über dem Tropfwannenabgang
bzw. nicht tiefer als 20 m (ma-
ximale Förderhöhe) unterhalb
dem Scheitelpunkt des Konden-
satablaufs installiert ist
Pumpensteuerung
Stromversorgung: 230 V/50 Hz
Kabel braun: L
Kabel blau: N
Kabel grün/gelb: PE
Der Netzanschluss der Pumpe ist
mit 1 A Feinsicherung abzusichern.
Potentialfreier Alarmkontakt:
schwarz: gemeinsame Leitung
gelb: Kontakt im Betrieb zu-bei Alarm offen
rot: Kontakt im Betrieb offen-bei Alarm zu
Leistungsdiagramm
