Anschluss der
Mediumleitungen
■
Der bauseitige Anschluss der
Leitungen erfolgt auf der Vor-
derseite der Geräte.
■
Für Servicezwecke sind die
Anschlüsse mit Absperrventilen
auszurüsten und der Volumen-
strom mittels Strangregulierven-
tile einzustellen.
■
Zusätzliche automatische Ent-
lüftungsventile sind im Vor- und
Rücklauf, an der höchsten Stelle
der Installation, vorzusehen.
■
Die Mediumleitungen dürfen
keine statischen Belastungen
auf das Gerät ausüben.
■
Der Anschluss der Leitungen
darf keine thermische oder
mechanische Beanspruchung
auf das Gerät erzeugen.
Ggf. Leitung kühlen bzw.
mit dem zweiten Werkzeug
gegenhalten.
■
Wird das Gerät erst nur mit
einem Teil der Gesamtanlage
betrieben, ist der Medium-
volumenstrom der fehlenden
Anlagenteile durch Strangregu-
lierventile zu simulieren.
■
Die Rohrdimensionierung
ist so auszulegen, dass der
vorgeschriebene Mindest-
volumenstrom nicht unter-
schritten wird.
Zur Realisierung des Mindest-
volumenstromes muss ein dau-
erhafter großer Volumenstrom
sichergestellt werden.
ACHTUNG
KWL 130 (H) - 370 (H) mit externem Mediumspeicher (Zubehör)
KWL 130 (H) - 370 (H) mit externem Mediumspeicher (Hydr. Weiche)
KWL 130 (H) - 370 (H)
Rohrführung
KWL 130 (H) - 220 (H)
freie Rohr-
führung
möglich
freie Rohr-
führung
möglich
keine Rohrführung möglich
keine Rohr-
führung möglich
KWL 270 (H) - 370 (H)

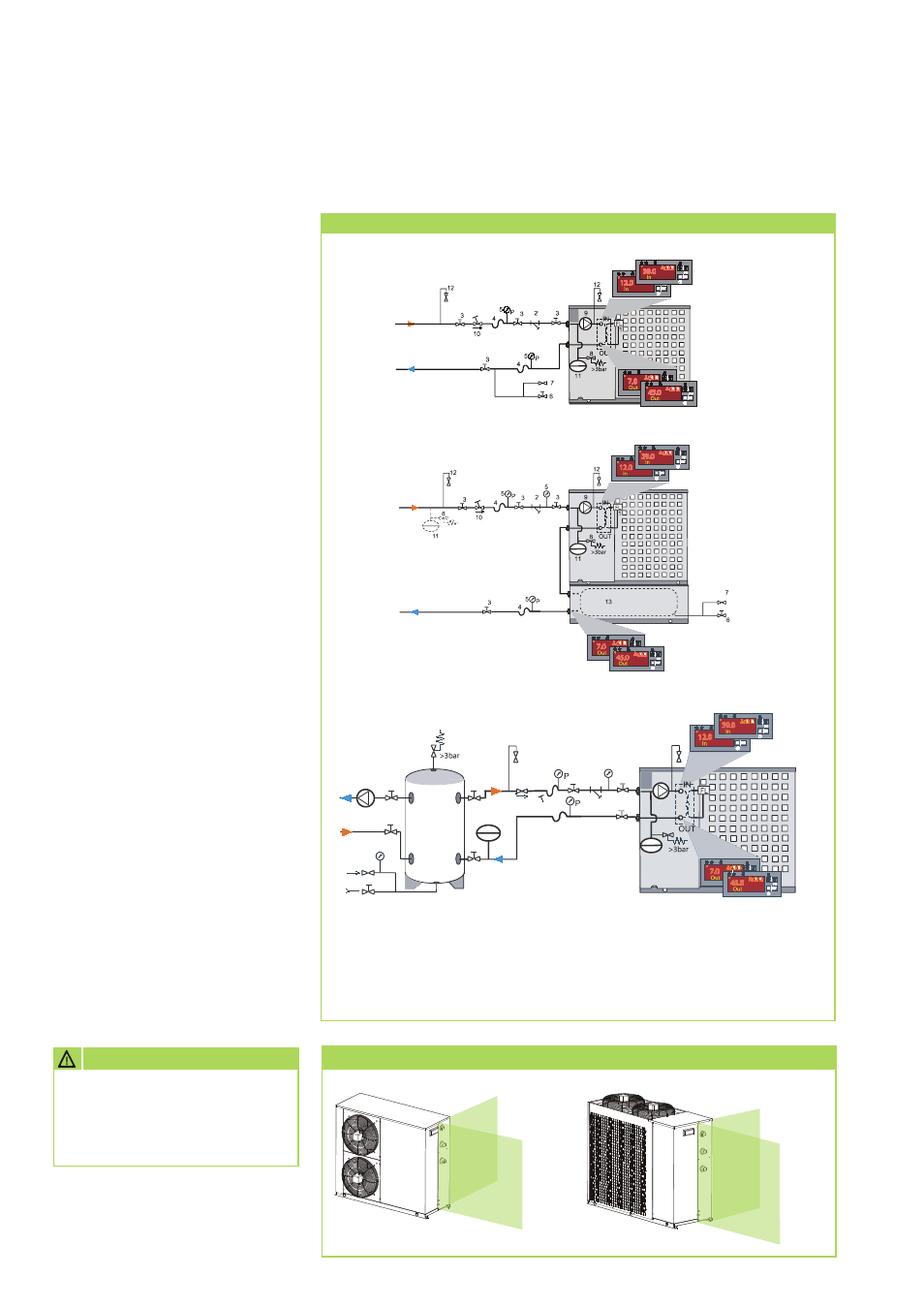

Erforderliche Anlagenkomponenten
Schema der Anlagenkomponenten
Legende:
1
Differenzdruckwächter
2
Schmutzfänger
3
Absperrventil
4
Kompensator
5
Druckanzeige
6
Entleerung
7
manueller Entlüfter
8
Sicherheitsventil
9
Umwälzpumpe
10
Strangregulierventil
11
Membranausdehnungsgefäß
12
Entlüfter
13
Mediumspeicher (Zubehör)
