Seite 22
Anschluss der
Mediumleitungen
■
Der bauseitige Anschluss der
Leitungen erfolgt auf der Vor-
derseite der Geräte.
■
Für Servicezwecke sind die
Anschlüsse mit Absperrventilen
auszurüsten und der Volumen-
strom mittels Strangregulierven-
tile einzustellen.
■
Zusätzliche automatische Ent-
lüftungsventile sind im Vor- und
Rücklauf, an der höchsten Stelle
der Installation, vorzusehen.
■
Die Mediumleitungen dürfen
keine statischen Belastungen
auf das Gerät ausüben.
■
Der Anschluss der Leitungen
darf keine thermische oder
mechanische Beanspruchung
auf das Gerät erzeugen,
ggf. Leitung kühlen bzw.
mit dem zweiten Werkzeug
gegenhalten.
■
Wird das Gerät erst nur mit
einem Teil der Gesamtanlage
betrieben, ist der Medium-
volumenstrom der fehlenden
Anlagenteile durch Strangregu-
lierventile zu simulieren.
■
Die Rohrdimensionierung
ist so auszulegen, dass der
vorgeschriebene Mindest-
volumenstrom nicht unter-
schritten wird.
Montage des Sicherheitsventiles
Das serienmäßige Sicherheitsventil
ist nicht montiert. Positionieren Sie
das Ventil entsprechend der Abbil-
dung und führen eine fachgerechte
Montage der Ablaufleitung durch.
Bei der Verwendung von Glykol
sind die örtlichen Entsorgungsvor-
schriften zu beachten.
Rohrführung
RVS 60H / RVS 75H
freie Rohr-
führung
möglich
freie Rohr-
führung
möglich
keine Rohr-
führung möglich
RVS 100H / RVS 150H
Erforderliche Anlagenkomponenten
keine Rohrführung möglich
keine Rohrführung möglich
keine Rohrführung
möglich
Zur Realisierung des Mindest-
volumenstromes muss ein dau-
erhafter großer Volumenstrom
sichergestellt werden.
Position Sicherheitsventil
RVS 60H bis RVS 150H mit Mediumspeicher (Hydr. Weiche)
RVS 60H bis RVS 150H

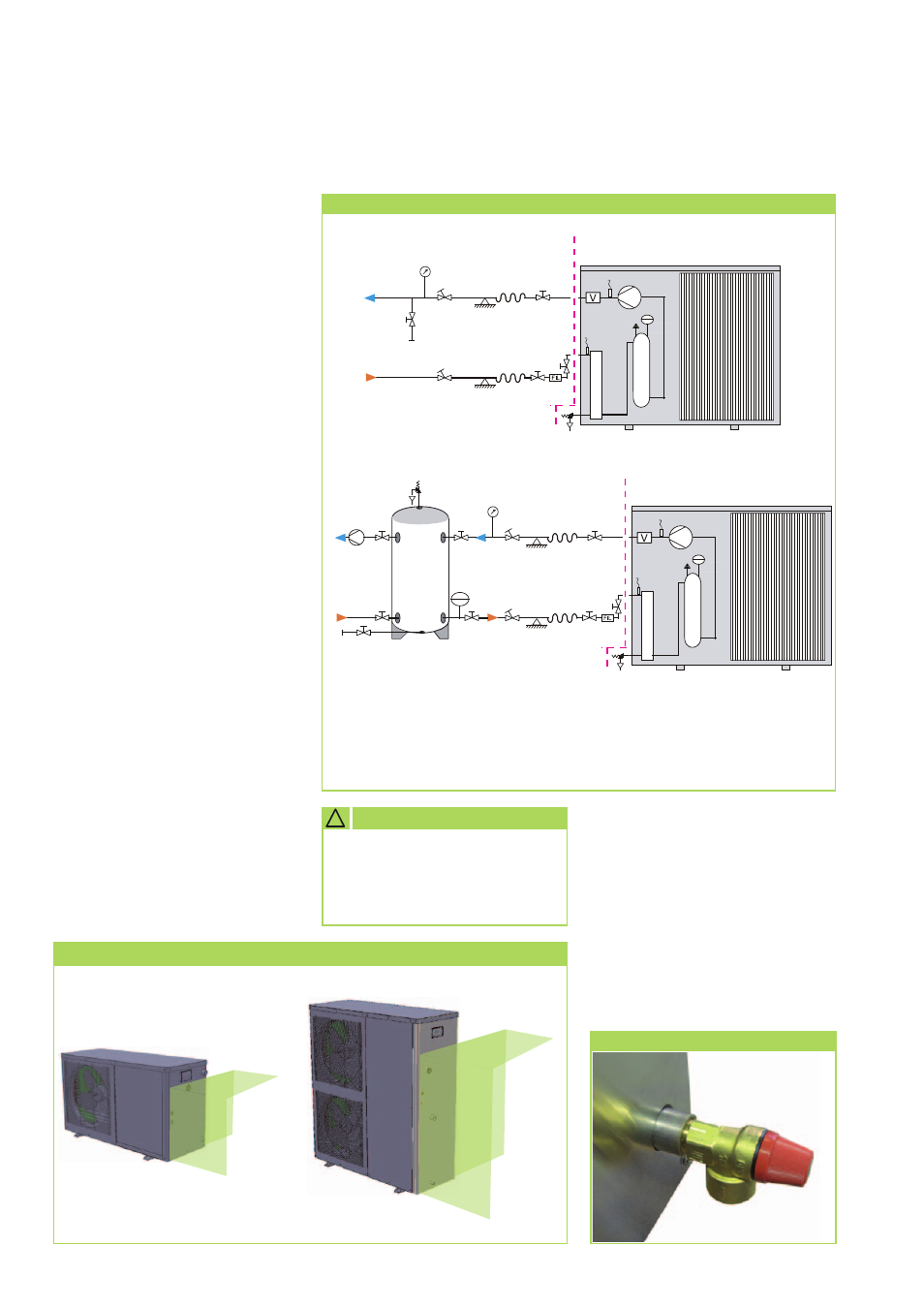

Schema der Anlagenkomponenten
Legende:
1
Strömungswächter
2
Schmutzfänger
3
Absperrventil
4
Kompensator
5
Druckanzeige
6
Entleerung
7
automatischer Entlüfter
8
Sicherheitsventil
1
7
8
8
6
9
9
5
13
13
4
4
12
14
15
3
3
11
11
2
10
10
1
7
8
6
9
5
13
4
4
12
14
15
3
3
11
2
10
10
9
Umwälzpumpe
10
Strangregulierventil
11
Membranausdehnungsgefäß
12
Plattenwärmetauscher (Verdampfer)
13
Mediumspeicher
14
Sensor Mediumeintritt
15
Sensor Mediumaustritt
Lieferumfang
Lieferumfang
bauseitig
bauseitig
!
ACHTUNG
