Montageanweisung für das Fachpersonal
Wichtige Hinweise vor der
Installation
■ Zur Installation der Gesamt-
anlage sind die Betriebsanlei-
tungen des Innengerätes und
des Kaltwasser-Erzeugers bzw.
Heizungsanlage zu beachten.
■ Die Innengeräte und Kaltwas-
ser-Erzeuger arbeiten eigen-
ständig. Eine Verbindungslei-
tung untereinander ist nicht
erforderlich.
■ Bringen Sie das Gerät in der
Originalverpackung so nah wie
möglich an den Montageort.
Sie vermeiden so Transport-
schäden.
■ Kontrollieren Sie den Verpa-
ckungsinhalt auf Vollständigkeit
und das Gerät auf sichtbare
Transportschäden.
Melden Sie eventuelle Mängel
umgehend Ihrem Vertragspart-
ner und der Spedition.
■ Wählen Sie einen Montageort,
der einen freien Lufteintritt und
-austritt gewährleistet.
(Siehe Abschnitt „Mindestfrei-
räume“).
■ Installieren Sie das Gerät nicht
in unmittelbarer Nähe von
Geräten mit intensiver Wärme-
strahlung.
Die Montage in der Nähe von
Wärmestrahlungen reduziert
die Geräteleistung.
■ Heben Sie das Gerät an den
Ecken und nicht an den Medi-
um- oder Kondensatanschlüs-
sen an.
■ Die Mediumanschlussleitungen,
Ventile und die Verbindungen
sind dampfdiffusionsdicht zu
isolieren. Gegebenenfalls ist
auch die Kondensatleitung zu
isolieren.
In kombinierten Anlagen mit
Kühl– und Heizbetrieb sind die
Anforderungen der aktuellen
Energie-Einspar-Verordnung
(En EV) zu beachten.
■ Schotten Sie offene Leitungen
gegen den Eintritt von Schmutz
ab und knicken oder drücken
Sie nie die Leitungen ein.
■ Vermeiden Sie unnötige Bie-
gungen.
Sie minimieren so den Druck-
verlust in den Leitungen.
■ Führen Sie alle elektrischen
Anschlüsse nach den gültigen
DIN- und VDE Bestimmungen
durch.
■ Befestigen Sie elektrische Lei-
tungen stets ordnungsgemäß in
den Elektroklemmen
(Es könnte sonst zu Bränden
kommen).
Montagematerial
Das Innengerät wird mittels
4 bauseitig zu stellenden
Schrauben über eine Wandhalte-
rung befestigt.
Wahl des Installationsortes
Das Innengerät ist für eine
waagerechte Wandmontage
oberhalb von Türen konzipiert.
Es ist aber auch im oberen Wand-
bereich (min. 1,75 m Oberkante
Fußboden) einsetzbar.

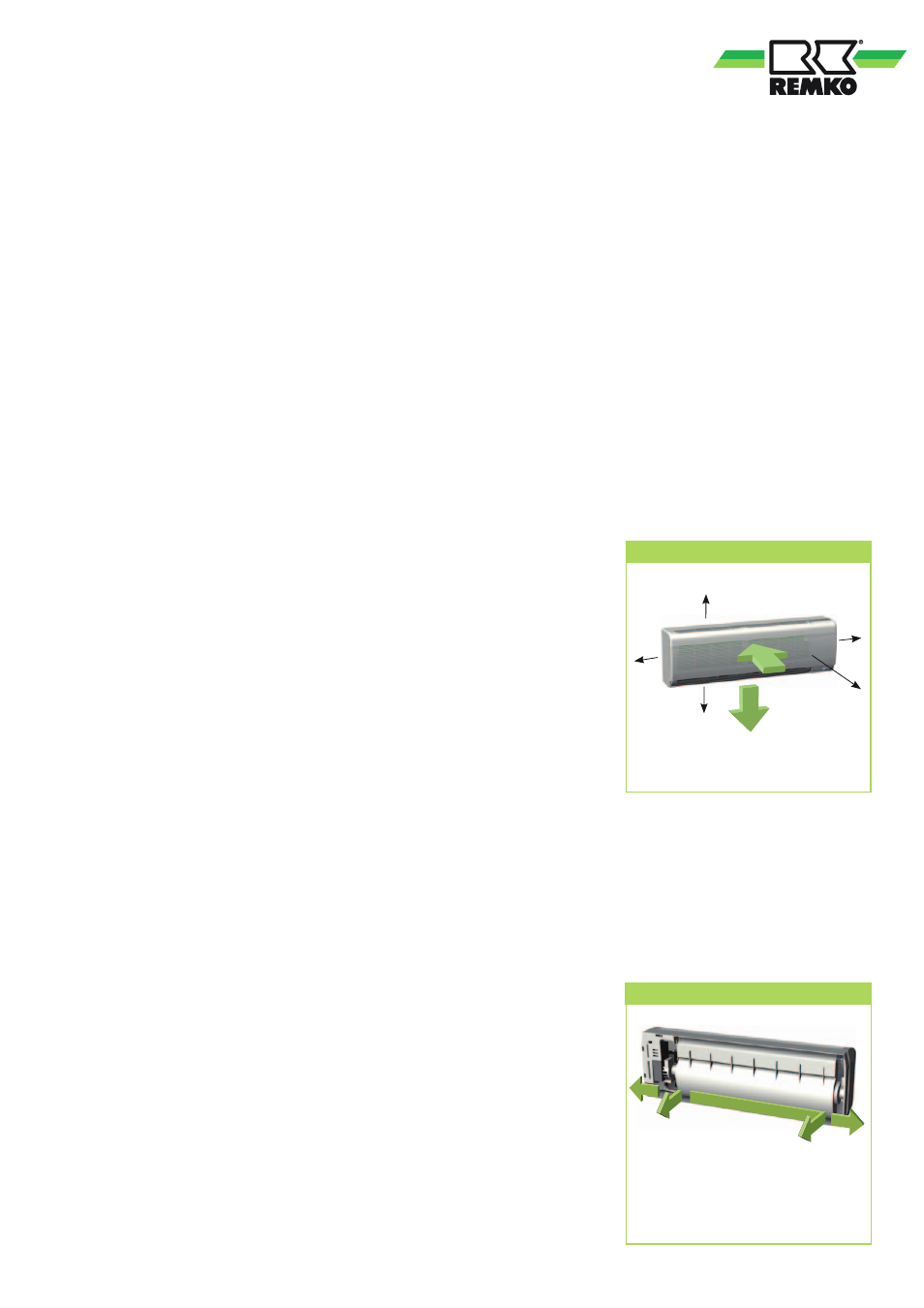

Mindestfreiräume
Die Mindestfreiräume sind zum
einen für Wartungs– und
Reparaturarbeiten und zum
anderen für die optimale Luftver-
teilung vorzusehen.
Mindestfreiräume
200
120
1500
120
120
Anschlußvarianten
1 Abgang auf der Wand rechts
2 Abgang durch die Wand rechts
3 Abgang durch die Wand links
4 Abgang auf der Wand links
1
2
3 4
Anschlussvarianten
Die folgenden Anschlussvarianten
für die Medium-,
Kondensat- und Steuerleitungen
können genutzt werden.
Alle Angaben in mm
Lufteintritt
Luftaustritt
