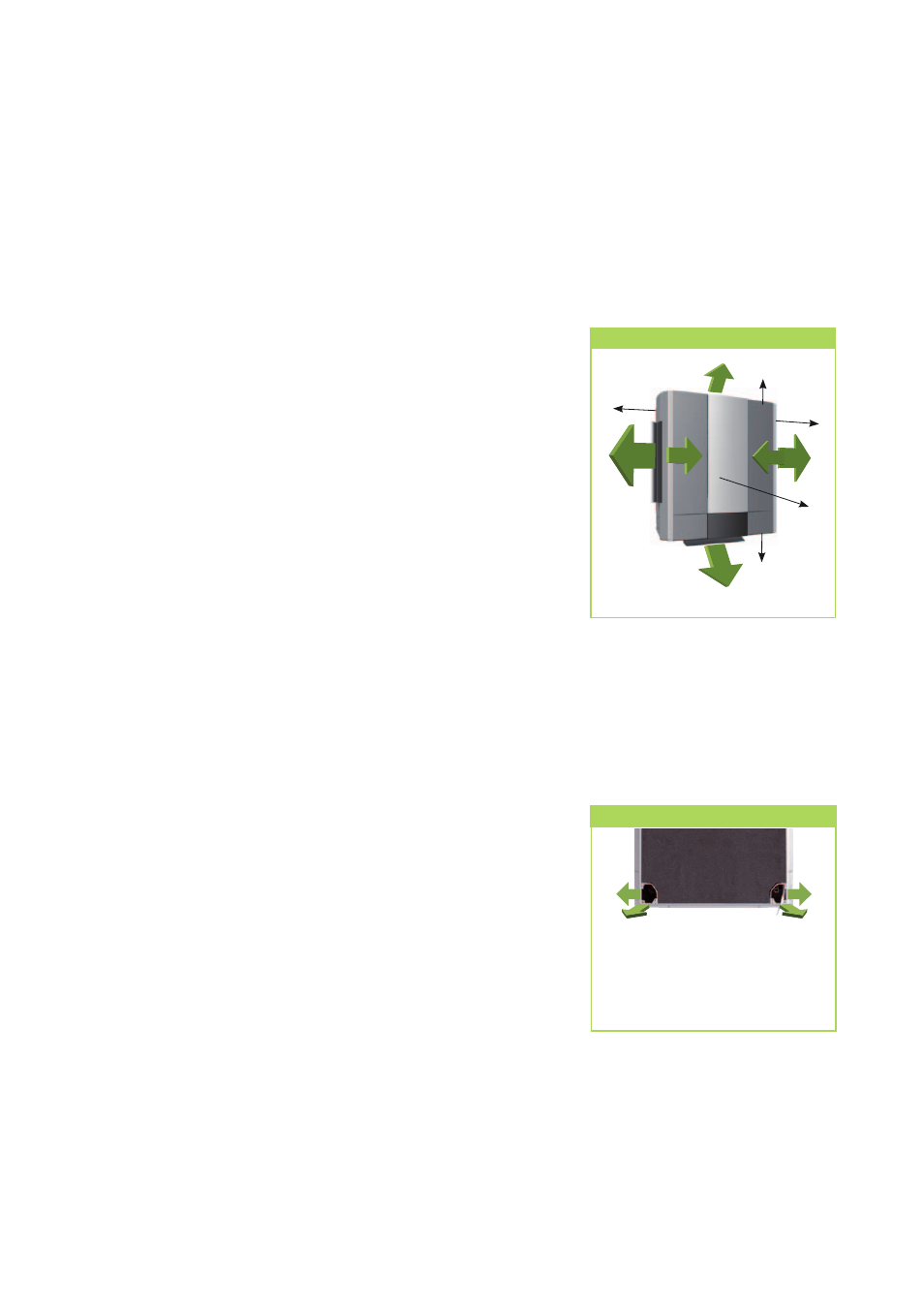

Mindestfreiräume
Die Mindestfreiräume sind zum
einen für Wartungs– und
Reparaturarbeiten und zum
anderen für die optimale Luftver-
teilung vorzusehen.
Anschlußvarianten
Die folgenden Anschlußvarianten
für die Kältemittel-,
Kondensat- und Steuerleitungen
können genutzt werden.
Anschlußvarianten
4
1 Abgang auf der Wand rechts
2 Abgang durch die Wand rechts
3 Abgang durch die Wand links
4 Abgang auf der Wand links
Ansicht von hinten
1
2 3
Mindestfreiräume
Alle Angaben in mm
1000
1000
1000
1000
300
Wichtige Hinweise vor der
Installation
Zur Installation der Gesamtanlage
sind die Betriebsanleitungen des
Innengeräts und des
Außenteils zu beachten.
■
Bringen Sie das Gerät in der
Originalverpackung so nah
wie möglich an den
Montageort. Sie vermeiden
so Transportschäden.
■
Kontrollieren Sie den Verpa-
ckungsinhalt auf Vollständigkeit
und das Gerät auf sichtbare
Transportschäden.
Melden Sie eventuelle Mängel
umgehend Ihrem Vertrags-
partner und der Spedition.
■
Heben Sie das Gerät an den
Ecken und nicht an den
Kältemittel- oder
Kondensatanschlüssen an.
■
Die Kältemittelleitungen
(Einspritz- und Saugleitung),
Ventile und die Verbindungen
sind dampfdiffusionsdicht zu
isolieren. Gegebenfalls ist auch
die Kondensatleitung
zu isolieren.
■
Wählen Sie einen Montageort,
der einen freien Lufteintritt und
-austritt gewährleistet (Siehe
Abschnitt „Mindestfreiräume“).
■
Installieren Sie das Gerät nicht
in unmittelbarer Nähe von
Geräten mit intensiver Wärme-
strahlung. Die Montage in der
Nähe von Wärmestrahlungen
reduziert die Geräteleistung.
Montagematerial
Das Innengerät wird mittels 4
bauseitig zu stellenden Schrauben
über
die Geräterückwand befestigt.
Wahl des Installationsortes
Das Innengerät ist für eine waage-
rechte Wandmontage im oberen
Wandbereich (min. 1,75 m Ober-
kante Fußboden) konzipiert.
Montageanweisung für das Fachpersonal
■
Schotten Sie offene Kälte-
mittelleitungen gegen den
Eintritt von Feuchtigkeit
durch geeignete Kappen,
bzw. Klebebänder ab und
knicken oder drücken Sie nie
die Kältemittelleitungen ein.
■
Verwenden Sie ausschließlich
die im Lieferumfang
enthaltenen Überwurfmuttern
der Kältemittelleitungen und
entfernen diese erst kurz vor
dem Verbinden mit den
Kältemittelleitungen.
■
Führen Sie alle elektrischen
Anschlüsse nach den gültigen
DIN- und VDE Bestimmungen
durch.
■
Befestigen Sie elektrische
Leitungen stets ordnungsgemäß
in den Elektroklemmen.
Es könnte sonst zu Bränden
kommen.
