Montageanweisung für das Fachpersonal
Wichtige Hinweise vor der
Installation

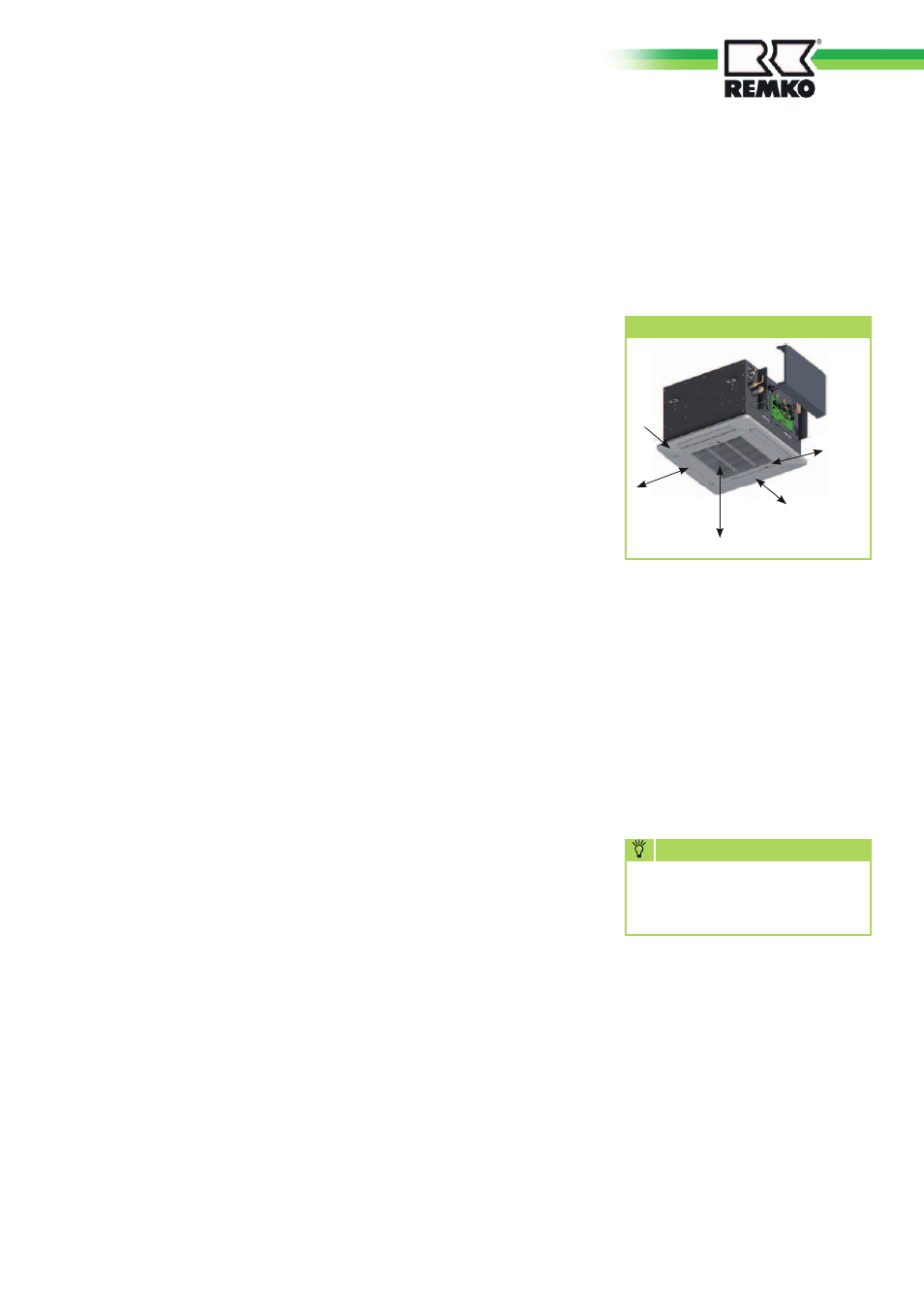

Mindestfreiräume
Die Mindestfreiräume sind zum
einen für Wartungs– und
Reparaturarbeiten und zum
anderen für die optimale Luftver-
teilung vorzusehen.
Mindestfreiräume
Alle Angaben in mm
Zur Installation der Gesamtanlage
sind die Betriebsanleitungen des
Innengerätes und des
Außenteiles zu beachten.
■
Bringen Sie das Gerät in der
Originalverpackung so nah
wie möglich an den
Montageort. Sie vermeiden
so Transportschäden.
■
Kontrollieren Sie den Verpa-
ckungsinhalt auf Vollständigkeit
und das Gerät auf sichtbare
Transportschäden.
Melden Sie eventuelle Mängel
umgehend Ihrem Vertrags-
partner und der Spedition.
■
Heben Sie das Gerät an den
Ecken und nicht an den
Kältemittel- oder
Kondensatanschlüssen an.
■
Die Kältemittelleitungen
(Einspritz- und Saugleitung),
Ventile und die Verbindungen
sind dampfdiffusionsdicht
zu isolieren. Gegebenenfalls ist
auch die Kondensatleitung
zu isolieren.
■
Wählen Sie einen Montageort,
der einen freien Lufteintritt und
-austritt gewährleistet (Siehe
Abschnitt „Mindestfreiräume“).
■
Installieren Sie das Gerät nicht
in unmittelbarer Nähe von
Geräten mit intensiver Wärme-
strahlung. Die Montage in der
Nähe von Wärmestrahlungen
reduziert die Geräteleistung.
■
Installieren Sie die Kältemit-
telrohre vom Innengerät zum
Außenteil.
■
Schotten Sie offene Kälte-
mittelleitungen gegen den
Eintritt von Feuchtigkeit
durch geeignete Kappen,
bzw. Klebebänder ab und
knicken oder drücken Sie nie
die Kältemittelleitungen ein.
■
Verwenden Sie ausschließlich
die im Lieferumfang
enthaltenen Überwurfmuttern
der Kältemittelleitungen und
entfernen diese erst kurz vor
dem Verbinden mit den
Kältemittelleitungen.
■
Führen Sie alle elektrischen
Anschlüsse nach den gültigen
DIN- und VDE Bestimmungen
durch.
■
Befestigen Sie elektrische
Leitungen stets ordnungsgemäß
in den Elektroklemmen.
Es könnte sonst zu Bränden
kommen.
■ Für Wartungsarbeiten am
Schaltkasten sind in der
Zwischendecke Revisions-
öffnungen vorzusehen.
Montagematerial
Das Innengerät wird mittels
4 bauseitig zu stellenden
Schrauben über eine Wandhalte-
rung befestigt.
Um die Installation vollständig
durchführen zu können, verwen-
den Siedie mitgeliefertern Monta-
gematerieal. Entsprechende Dübel,
Trapezblechaufhänger, Profilstahl,
Schellen für Kältemittel- und Kon-
densatleitungen (bzw. Verlegeka-
näle) und Anschlussstücke für die
Kondensatleitungmüssen bauseitig
gestellt werden.
Wahl des Installationsortes
Das Innengerät ist für eine
Montage in waagerechten
Zwischendecken mit Euroraster-
Abmessungen konzipiert. Es ist
aber auch in Zwischendecken mit
anderen Maßen einsetzbar.
Berücksichtigen Sie die erforder-
liche Montagehöhe der Geräte.
1000
1000 1000
1000
Installation
Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.
HINWEIS
Geräteinstallation
Das Gerät wird an vier Gewin-
destangen mit der Abdeckung
nach unten, unter Beachtung des
Deckenrasters und eventueller
Einbauten, installiert.
1. Markieren Sie gemäß den
Abmessungen der eingesetzten
Deckenkassette die Befesti-
gungspunkte der Gewinde-
stangen an statisch zulässigen
Bauwerksteilen und oberhalb
der Zwischendecke.
