REMKO MXW 520 - Handbuch (Seite 22)

S

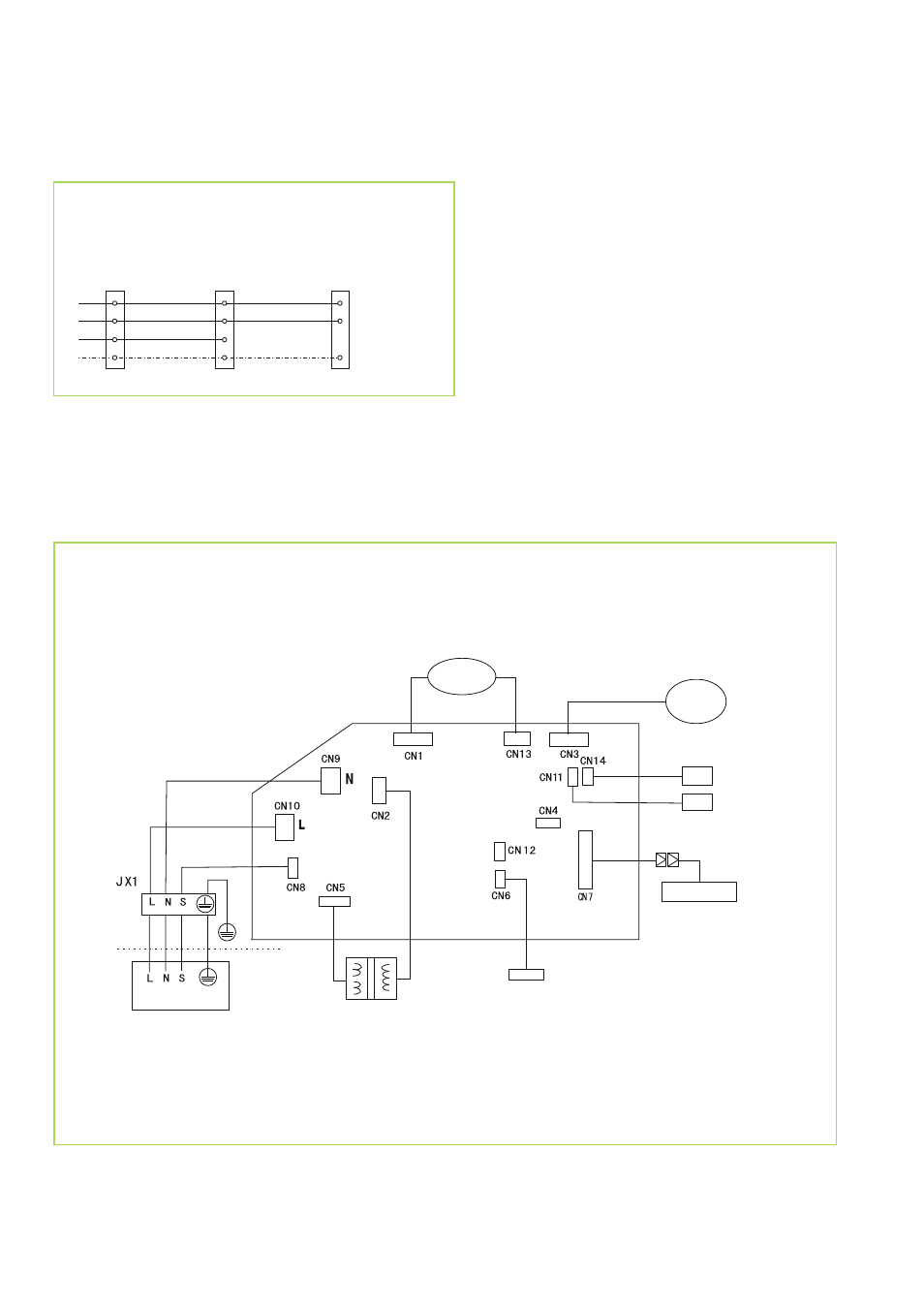

Elektrisches Anschlussschema
Elektrisches Schaltschema
MXW 200 bis 520
Transformator
Steuerplatine
Verdampferventilator
Swingmotor
Sensor Umluft
Sensor Verdampfer
Anzeigeplatine
Manuelle Bedienung
Stecker
zum Außenteil
Anschluss MVT 600 DC / MVT 900 DC
MVT 950 DC / MVT 1050 DC
Außenteil Innengerät Netzzuleitung
Neutralleiter schwarz Neutralleiter schwarz
Außenleiter braun Außenleiter braun
230 V~,
50 Hz,
L1 / N / PE
Datenleiter Blau
N
L1
PE
L
N N
L
S
PE
S
PE Schutzleiter
Braun Blau
Schwarz
REMKO MXW
22
