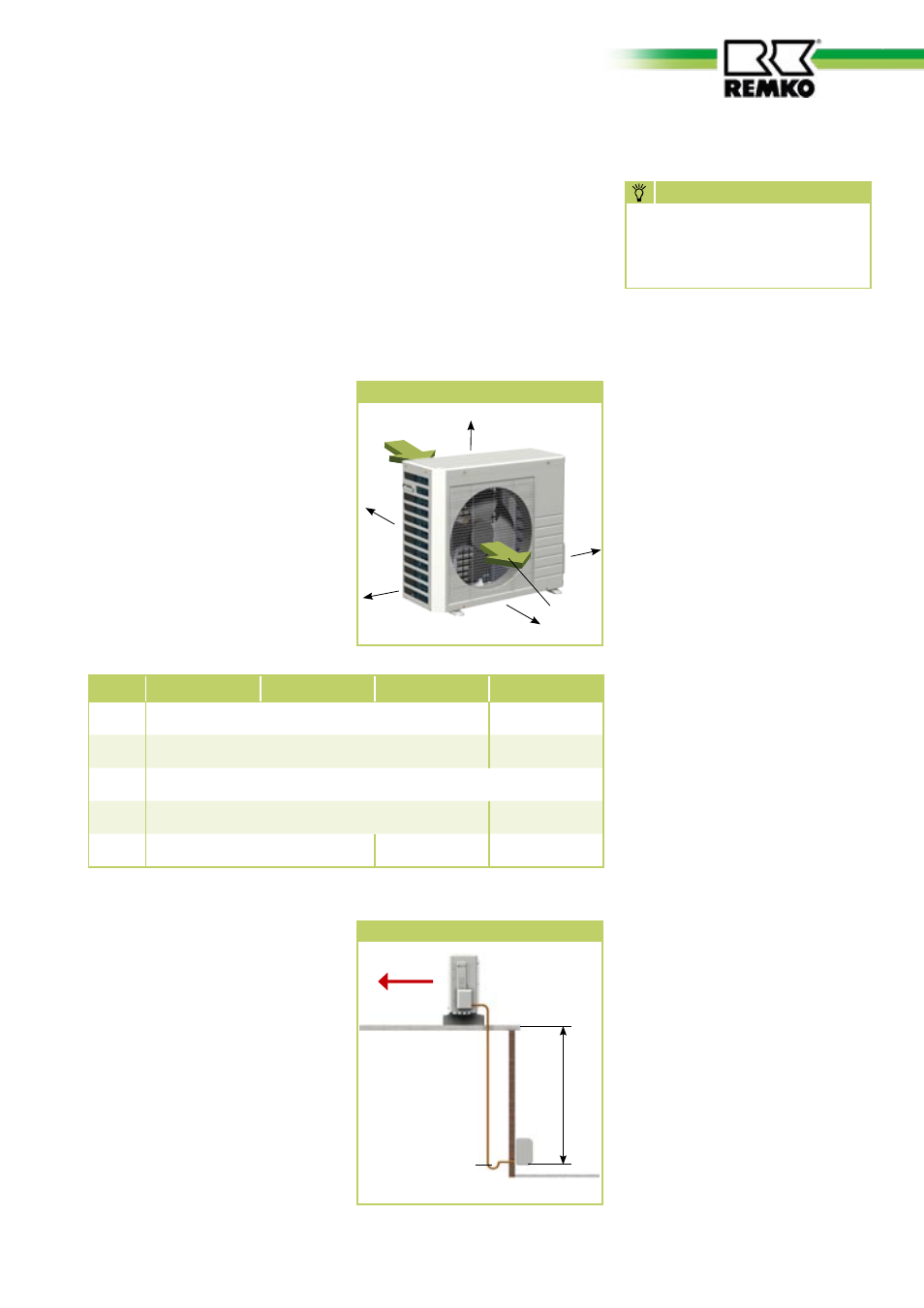

REMKO RKS 526 - Handbuch (Seite 11)

■
Gewährleisten Sie eine kontinuierlich ungehinderte Luftzufuhr
von außen, möglichst durch gegenüberliegende, ausreichend
große Luftöffnungen.
■
Halten Sie die statischen und sonstige bautechnische
Vorschriften und Bedingungen bezüglich des Gebäudes ein
und sehen Sie ggf. eine Schalldämmung vor.
Mindestfreiräume
In der folgenden Abbildung sind
die Mindestfreiräume für einen
störungsfreien Betrieb der Geräte
angegeben.
Diese Schutzzonen dienen zum
ungehinderten Luftein- und -
austritt, um ausreichenden Platz
für Wartung und Reparaturen zu
gewährleisten und zum Schutz des
Gerätes vor Beschädigungen.
RKS 526 RKS 535 RKS 552 RKS 568
A 100 mm 150 mm
B 700 mm 900 mm
C 400 mm
D 100 mm 150 mm
E 200 mm 400 mm 600 mm
Ölrückführungsmaßnahmen
Wird das Außenteil auf einem
höheren Niveau als das Innengerät
angeordnet, sind geeignete
Ölrückführungsmaßnahmen zu
treffen. Dies erfolgt in der Regel
durch die Herstellung eines
Ölhebebogen, der je 2,5 steigende
Meter zu installieren ist.
Installation
Die folgenden Anweisungen
beschreiben die Installation des
Kältekreises und die Montage
von Innengerät und Außenteil.
1. Entnehmen Sie die erforder-
lichen Rohrquerschnitte bitte
der Tabelle „Technische Daten“
des Außenteiles.
2. Installieren Sie das Innengerät
und schließen Sie die Kälte-
mittelleitung entsprechend der
Bedienungsanleitung des
Innengerätes an.
3. Beachten Sie bei der Montage
die Biegeradien der Kältemit-
telleitungen und biegen Sie nie
eine Stelle des Rohres zweimal.
Versprödung und Rißgefahr
können die Folge sein.
4. Verlegen Sie die Kältemittel-
leitungen vom Innengerät
zum Außenteil.
Achten Sie auf eine ausrei-
chende Befestigung und
treffen Sie ggf. Maßnahmen
zur Ölrückführung!
5. Installieren Sie das Außenteil
mit der Wand- bzw. Boden-
konsole an statisch zulässige
Gebäudeteile.
Installationsanweisungen der
Konsolen beachten.
6. Stellen Sie sicher, daß kein
Körperschall auf Teile des
Gebäudes übertragen wird.
Körperschallübertragungen
werden durch Schwingungs-
dämpfer reduziert!
Mindestfreiräume
Lufteintritt
E
C
B
A
D
Luft-
austritt
Ölrückführungsmaßnahmen
Außenteil
Ölhebebogen in
der Saugleitung
zum Außenteil
1 x je 2,5
steigende Meter
Radius:
50 mm
max. 8/10 m
Innengerät
Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.
HI�WEIS
