7. Entfernen Sie die werks-
seitigen Schutzkappen sowie
die Überwurfmuttern der
Absperrventilanschlüsse und
verwenden diese zur
weiteren Montage.
8. Vergewissern Sie sich, bevor
Sie die Kältemittelleitungen
aufbördeln, daß die Über-
wurfmutter auf dem Rohr
vorhanden ist.

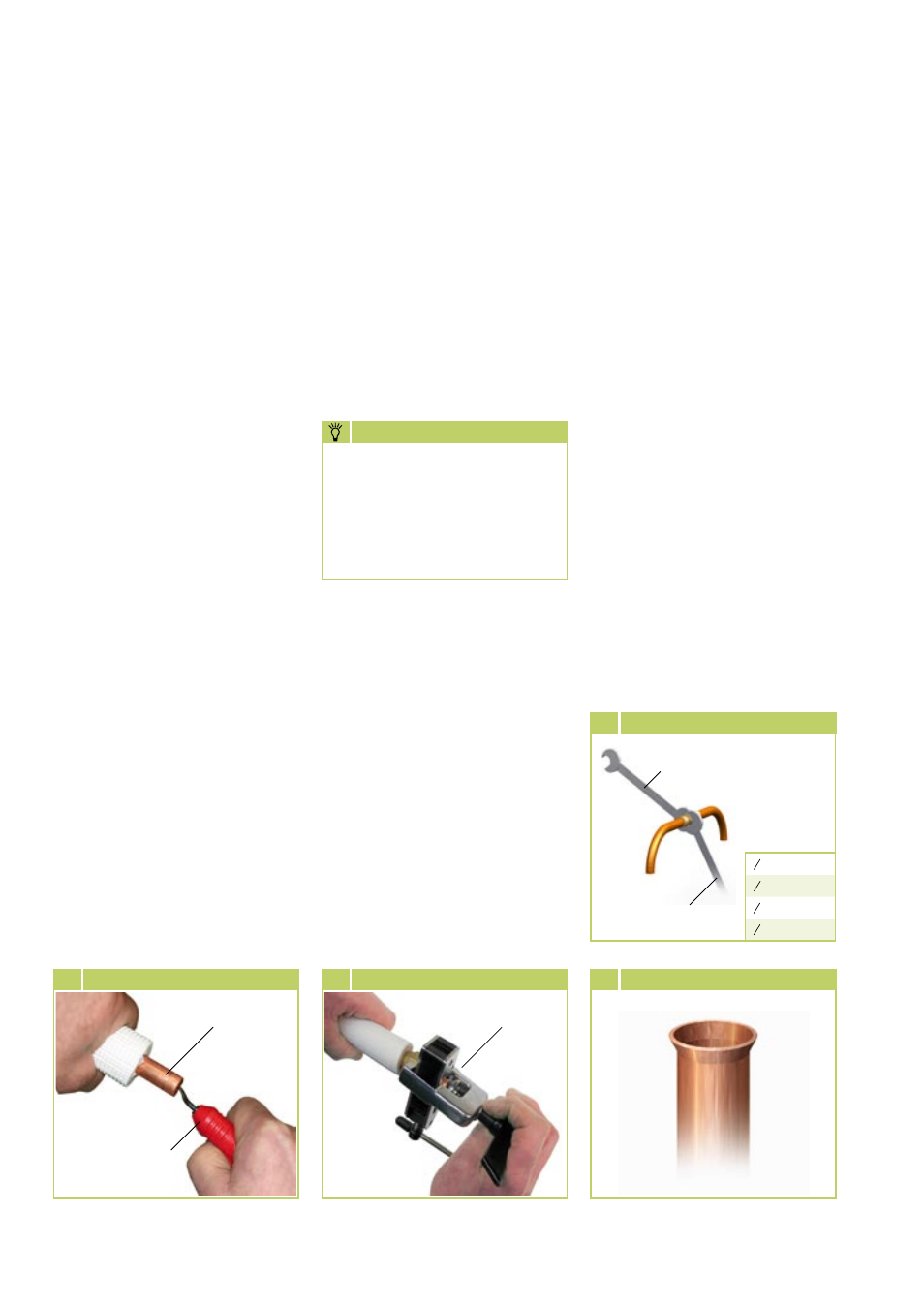

9. Bearbeiten Sie die verlegten
Kältemittelleitungen
(BILD 1 und 2)
.
10. Überprüfen Sie, ob der Bördel
eine korrekte Form aufweist
(Bild )
.
11. Nehmen Sie zunächst die
Verbindung der Kältemittel-
leitungen mit den Absperr-
ventilen per Hand vor, um
einen richtigen Sitz zu
gewährleisten.
12. Befestigen Sie nun endgültig
die Verschraubungen mit
2 Maulschlüsseln geeigneter
Schlüsselweite.
Halten Sie während des
Schraubens auf jeden Fall
mit einem Maulschlüssel
gegen (Bild ).
Zusätzliche Hinweise zur
Installation.
■
Bei der Kombination des
Außenteiles mit einigen Innen-
geräten kann der Anschluß der
Kältemittelleitungen differieren.
Montieren Sie dann die im
Lieferumfang des Innengerätes
befindlichen Reduzier- bzw.
Erweiterungsverschraubungen
an das Innengerät.
■
Ist die einfache Länge der
Verbindungsleitung länger als
5 m, so ist bei der Erstinbetrieb-
nahme der Anlage Kältemittel
hinzuzufügen
(Siehe Kapitel „Kältemittel
hinzufügen“).
Es dürfen nur Werkzeuge
zur Verwendung kommen,
die für den Einsatz im Kälte-
bereich zugelassen sind.
Rohrabschneider, Entgrater
und Bördelwerkzeug.
HI�WEIS HI�WEIS
Bördelwerkzeug
2 Bördeln der Kältemittelleitung
13. Versehen Sie die beiden instal-
lierten Kältemittelleitungen,
einschließlich der Verbinder,
mit einer entsprechenden
Wärmedämmung.
14. Verwenden Sie nur für den
Temperaturbereich einsetz-
bare und diffusionsdichte
Isolationsschläuche.
Kältemittelleitung
Entgrater
1 Entgraten der Kältemittelleitung  Korrekte Bördelform
Festziehen 1. Maulschlüssel
Gegenhalten
2. Maulschlüssel
 Verschraubungen anziehen
Anzugs-
drehmoment:
1 4 “ 12-16 Nm
3 8 “ 28-32 Nm
1 2 “ 40-44 Nm
5 8 “ 64-68 Nm
