Montageanweisung für das Fachpersonal
■
Zur Installation der Gesamtanla-
ge sind die Betriebsanleitungen
des Innengeräts und des
Außenteils zu beachten.
■
Bringen Sie das Gerät in der
Originalverpackung so nah
wie möglich an den
Montageort. Sie vermeiden
so Transportschäden.
■
Kontrollieren Sie den Verpa-
ckungsinhalt auf Vollständigkeit
und das Gerät auf sichtbare
Transportschäden.
Melden Sie eventuelle Mängel
umgehend Ihrem Vertrags-
partner und der Spedition.
■
Heben Sie das Gerät an den
Ecken und nicht an den
Kältemittel- oder Kondensat-
anschlüssen an.
■
Die Kältemittelleitungen
(Einspritz- und Saugleitung),
Ventile und die Verbindungen
sind dampfdiffusionsdicht
zu isolieren. Gegebenfalls ist
auch die Kondensatleitung
zu isolieren.
■
Wählen Sie einen Montageort,
der einen freien Lufteintritt und
-austritt gewährleistet (Siehe
Abschnitt „Mindestfreiräume“).
■
Installieren Sie das Gerät nicht
in unmittelbarer Nähe von
Geräten mit intensiver
Wärmestrahlung.
Die Montage in der Nähe von
Wärmestrahlungen reduziert
die Geräteleistung
■
Öffnen Sie die Absperrventile
der Kältemittelleitungen erst
nach Beendigung der
kompletten Installation.
■
Schotten Sie offene Kälte-
mittelleitungen gegen den
Eintritt von Feuchtigkeit
durch geeignete Kappen,
bzw. Klebebänder ab und
knicken oder drücken Sie nie
die Kältemittelleitungen ein.
■
Vermeiden Sie unnötige
Biegungen. Sie minimieren so
den Druckverlust in den Kälte-
mittelleitungen und gewährlei-
sten den freien Rückfluß
des Kompressoröls.
■
Treffen Sie besondere Vor-
kehrungen bezüglich der
Ölrückführung, wenn das
Außenteil oberhalb des
Innengerätes angeordnet ist
(Siehe Abschnitt
Ölrückführungsmaßnahmen).
■
Überschreitet die einfache
Länge der Kältemittelleitung
5 Meter, ist Kältemittel hinzu-
zufügen. Die Menge des zu-
sätzlichen Kältemittels entneh-
men Sie bitte dem Kapitel
„Kältemittel hinzufügen“.
■
Verwenden Sie ausschließlich
die im Lieferumfang enthal-
tenen Überwurfmuttern der
Kältemittelleitungen und entfer-
nen diese erst kurz vor dem
Verbinden mit den Kältemittel-
leitungen.
■
Führen Sie alle elektrischen
Anschlüsse nach den gültigen
DIN- und VDE Bestimmungen
durch.
■
Befestigen Sie elektrische
Leitungen stets ordnungsge-
mäß in den Elektroklemmen.
Es könnte sonst zu Bränden
kommen.
Montagematerial
Das Innengerät wird mittels
4 bauseitig zu stellenden
Schrauben über eine Wandhalte-
rung befestigt.
Wahl des Installationsortes
Das Innengerät ist für eine
waagerechte Wandmontage
oberhalb von Türen konzipiert.
Es ist aber auch im oberen Wand-
bereich (min. 1,75 m Oberkante
Fußboden) einsetzbar.
Wichtige �inweise
vor der Installation

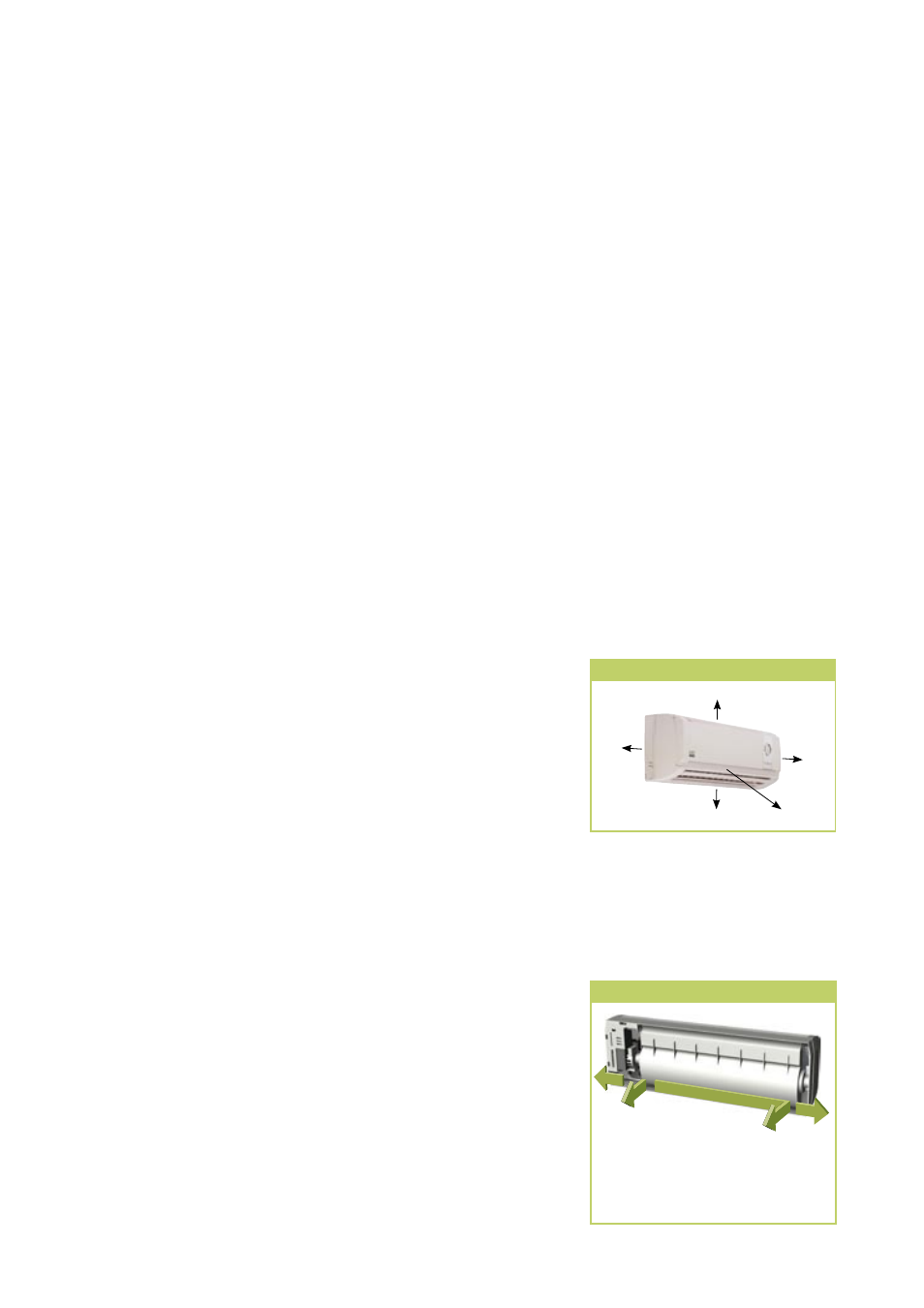

Mindestfreiräume
Die Mindestfreiräume sind zum
einen für Wartungs- und
Reparaturarbeiten und zum
anderen für die optimale Luftver-
teilung vorzusehen.
120
Mindestfreiräume / Maße in mm
200
120
1500
120
Anschlußvarianten
Die folgenden Anschlußvarianten
für die Kältemittel-,
Kondensat- und Steuerleitungen
können genutzt werden.
Anschlußvarianten
1 Abgang auf der Wand rechts
2 Abgang durch die Wand rechts
3 Abgang durch die Wand links
4 Abgang auf der Wand links
1
2
3 4
